Описание

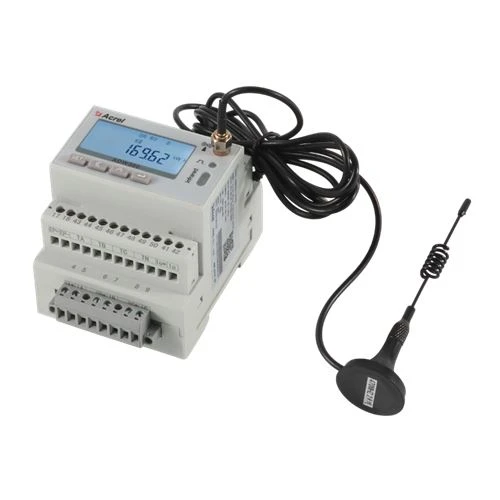

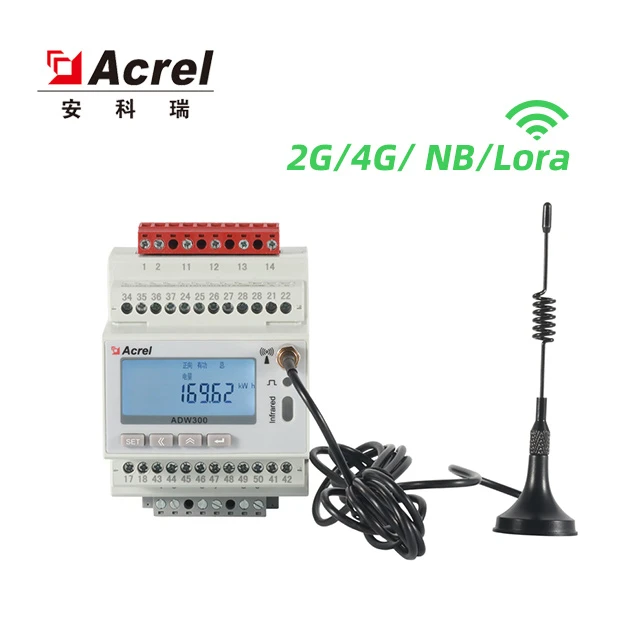

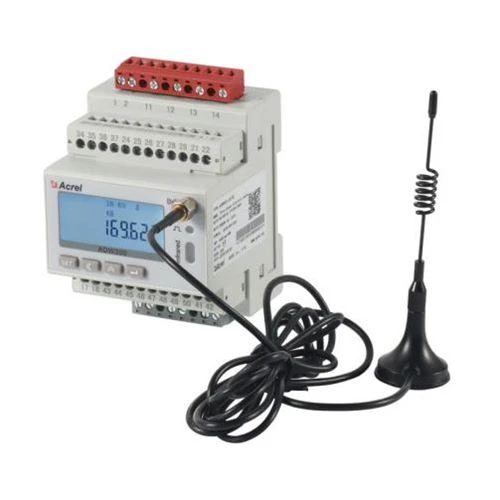

Беспроводной трехфазный счетчик энергии Acrel в основном используется для измерения трехфазной активной энергии в сетях низкого напряжения. Этот беспроводной счетчик энергии может похвастаться такими преимуществами, как компактный размер, высокая точность и богатый набор функций. Согласно различным требованиям.

Существует множество функций связи, таких как связь RS485, 2G, NB, 4G, Wi-Fi, добавляющих новый режим выборки тока с использованием внешнего трансформатора. Он может быть гибко установлен в распределительной коробке для обеспечения учета электроэнергии, контроля за эксплуатацией и техническим обслуживанием или контроля мощности для различных регионов и различных нагрузок.

Появление

С появлением технологий маломощных глобальных сетей (LPWAN), таких как устройства Acrel LoRa и открытый протокол LoRaWAN, новые решения для интеллектуального учета электроэнергии становятся привлекательной альтернативой другим вариантам подключения как для Интернета вещей (IoT), ) сетей и интеллектуальных сетевых приложений. Счетчики энергии Lora/LoRaWAN позволяют собирать показания счетчиков энергии и передавать данные на несколько километров для агрегирования.

Параметры

Вход напряжения	Номинальное напряжение	3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V
	Ссылка частота	50 Гц
	Потребление	& л; 0,5 ВА (каждая фаза)
Текущий вход	Входной ток	3×1(6)А; 3×1(6)А (ADW300W, 3×20(100)А(ADW300W)
	Пусковой ток	1‰Ib (класс 0,5S), 4‰Ib (класс 1)
	Потребление	& lt; 1 ВА (каждая фаза)
Вспомогательная мощность	Источник питания	AC85~265В
Вспомогательная мощность	Потребляемая мощность	[ГГ] lt;2W
Производительность измерения	Стандарт	МЭК62053-22:2003, МЭК62053-21:2003
	Активная энергия точность	Класс 0.5S (ADW300), Класс 1 (ADW300W)
	Температура точность	±2℃
Пульс	Ширина импульса	80 ± 20 мс
Пульс	Импульсная постоянная	6400имп/кВтч, 400имп/кВтч
Коммуникация	Беспроводная связь	Передача на частоте 470МГц и максимальное расстояние в открытом космосе 1км; 2G； NB；4G
	Инфракрасный коммуникация	Постоянная скорость передачи данных составляет 1200
	Интерфейс	RS485 (А, Б)
	Режим подключения	Проводники экранированной витой пары
	Протокол	MODBUS-RTU

Описание функции

Функция	Описание функции	Функция обеспечивает
Режим отображения	ЖК	■
Учет энергии	Активный кВтч (положительный и отрицательный), реактивный квадрант мощность энергии	■
Электрические измерения	U、I、P、Q、S、PF、F	■
Гармоническая функция	THDv、Гармоник 2-31	■
Импульсный выход	Активный импульсный выход	■
Степень трехфазного дисбаланса	Дисбаланс напряжения, дисбаланс тока	■
Измерение температуры	Температура A/B/C/N (альтернативная конфигурация: T)	□
прямой вход/выход	4DI, 2DO (альтернативная конфигурация: K)	□
После текущего	Односторонний после тока (альтернативная конфигурация: L)	□
Светодиодный дисплей	Импульсный светодиодный дисплей	■
Внешний трансформатор тока	Внешний трансформатор тока открытого типа (Альтернативный вариант: W)	□
Электрический параметр	Пониженное напряжение, пониженный ток, перегрузка по току, недогрузка и т. Д.	■
Коммуникация	Инфракрасная связь	■
	RS485 (альтернативная конфигурация: C)	□
	Беспроводная передача на 470 МГц (Альтернативный вариант: LR)	□
	GPRS (альтернативная конфигурация: 2G)	□
	NB-IOT (альтернативная конфигурация: NB)	□
	4G (альтернативная конфигурация: 4G)	□

( ■ в течение □ необязательно )

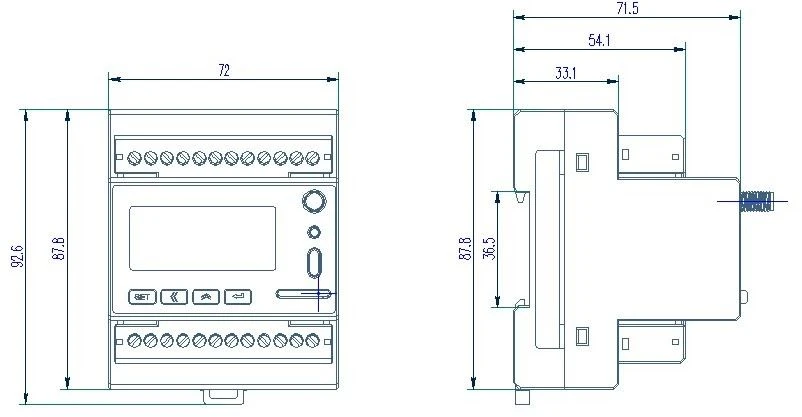

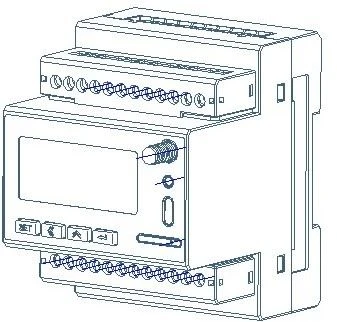

Габаритные размеры

Размер трансформатора остаточного тока

Характеристики	Текущий рейтинг	Внутренний диаметр Φ мм	Наружный диаметр Φ мм	Масса
АХ-0,66Л45	16～100A	45	76	0.18
АХ-0,66Л80	100～250A	80	120	0.42
АХ-0,66L100	250～400A	100	140	0.50
АХ-0,66L150	400～800A	150	190	1.32
АХ-0,66L200	800～1500A	200	240	1.94
