Описание

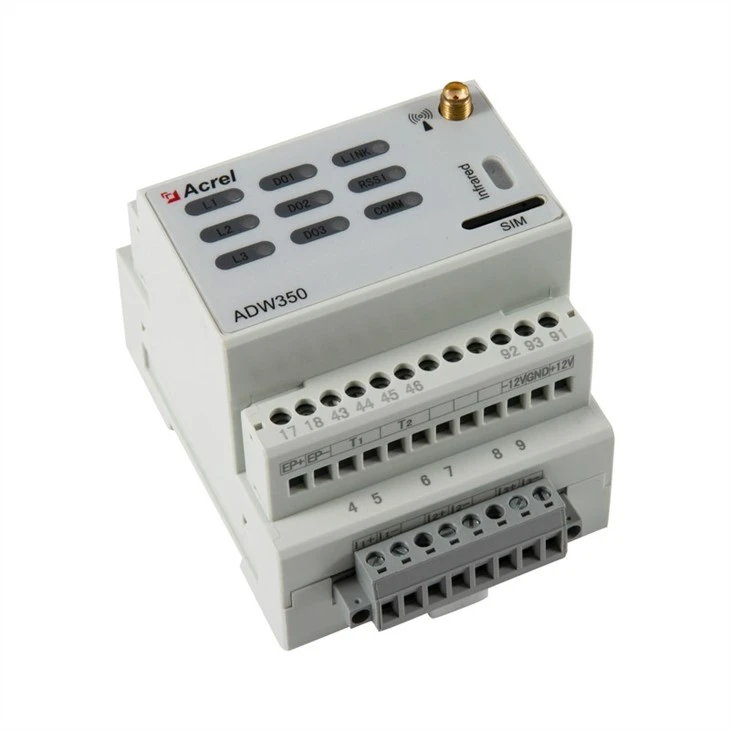

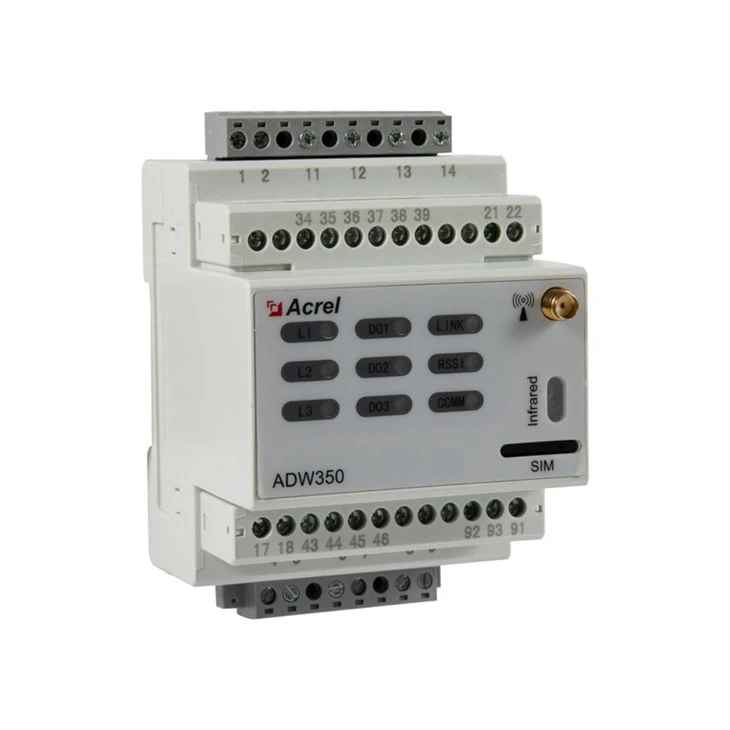

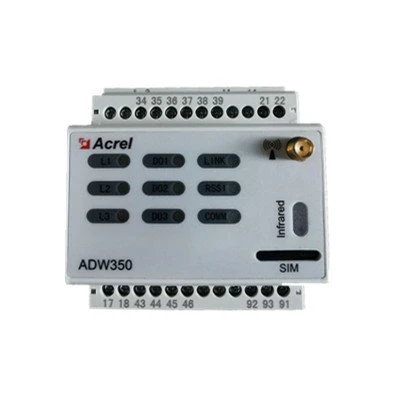

Беспроводной измеритель ADW350 в основном используется для измерения трехфазной активной энергии в низковольтных сетях. Продукт может похвастаться преимуществами, включая компактные размеры, высокую точность, богатые характеристики. В соответствии с различными требованиями существует множество коммуникационных функций, таких как связь RS485, NB, 4G, добавление нового режима выборки тока с помощью внешнего трансформатора.

Он может быть гибко установлен в распределительной коробке для достижения контроля электрической энергии, надзора за эксплуатацией и техническим обслуживанием или контроля мощности для различных регионов и различных нагрузок.

Параметр

Входное напряжение	Номинальное напряжение	ПЕРЕМЕННЫЙ ТОК: 3×57,7/100 В, 3 ×220/380 В, 3 ×380/660 В, 3 ×100 В, 3 ×380 В, 3 ×660 В; DC: 48 В
	Ссылка частота	AC: 50 Гц
	Потребление	<0.5va (each="">
Входной ток	Входной ток	AC: 3×20(100)A Постоянный ток: 50A,100A
Входной ток	Потребление	<1va (each="">
Вспомогательное питание	Электропитание	AC: 85 ~ 265 В Постоянный ток: 48 В±20%
Вспомогательное питание	Энергопотребление	<>
Производительность измерений	Электрический параметр	Класс 0.5
Производительность измерений	Активная энергия точность	Класс 1
	Температурный диапазон	-40°C~100°C
	Температура точность	±2°С
ДЕЛАТЬ	Рейтинг контактов	5A, AC250V / DC30V
Пульс	Ширина импульса	80±20мс
Пульс	Постоянная импульса	AC: 400imp / kWh DC: 1600imp / kWh

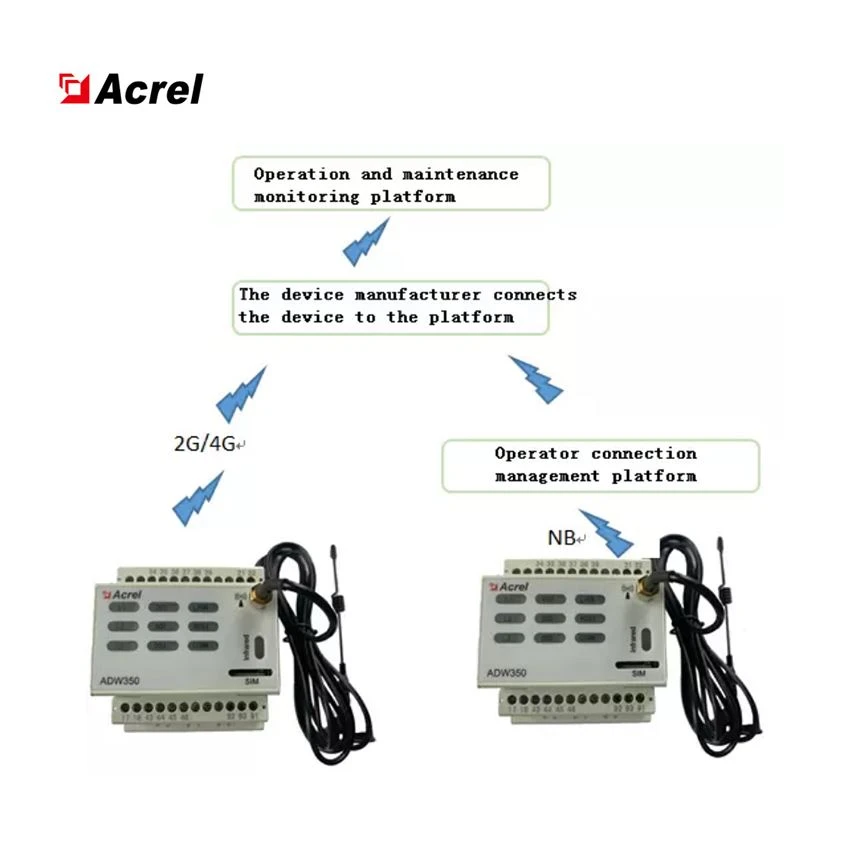

Коммуникация	Беспроволочный	2G;NB;4G
	Инфракрасный коммуникация	Постоянная скорость передачи данных равна 1200
	Интерфейс	RS485(А,Б)
	Режим подключения	Экранированные проводники витой пары
	Протокол	МОДБУС-РТУ

Точность

Класс 0.5
Измерение
U, I, P, Q, S, PF, F
Гармоническая функция

THDv, 2-31
ДИ/ДО
3ДО

Измерительный канал

3 канала постоянного тока или 1 канал переменного тока трехфазный

Размер (L * W * H)
72 * 71,5 * 92,6 мм
Установка
DIN 35 мм
Коммуникация
NB-IOT, Инфракрасный, 2G, 4G
Измерение температуры
Двусторонняя температура

Внешность

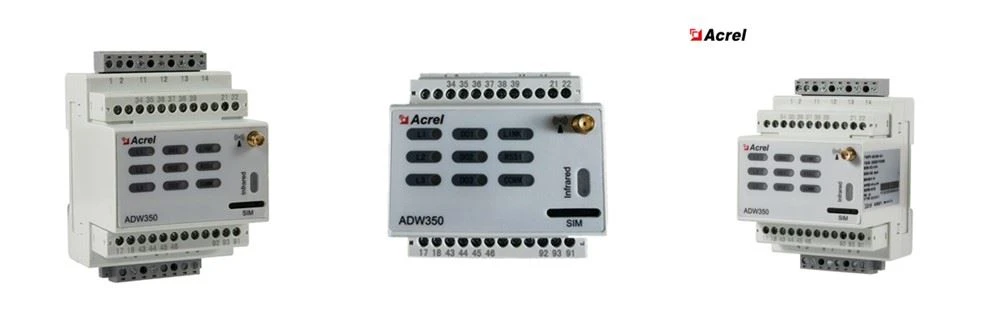

112999a_

Как выбрать трансформатор постоянного тока

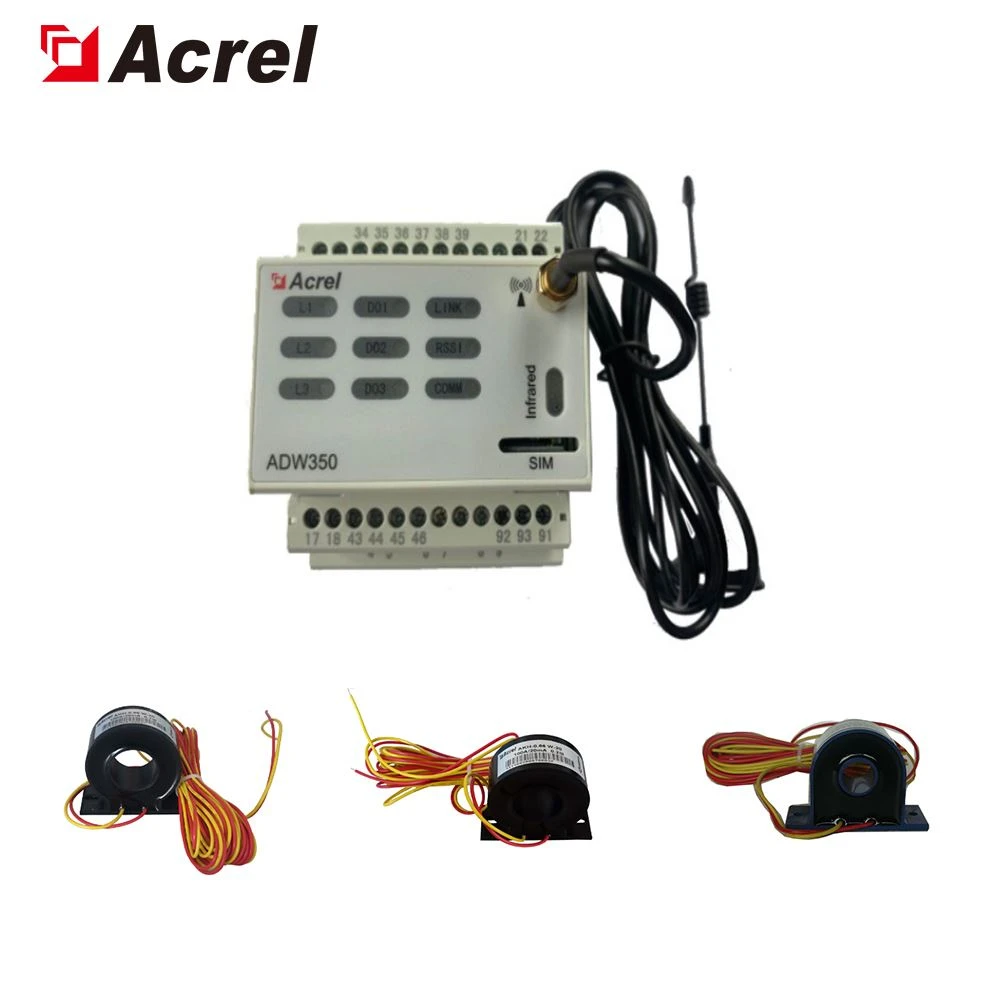

with ct ac

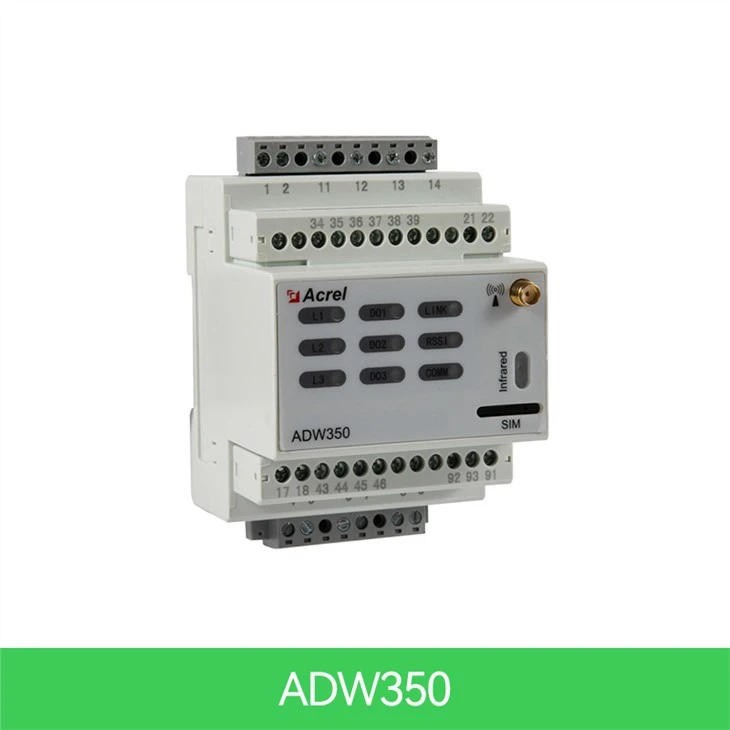

AdW350 Wireless DC Multi-Loop Din Rail Energy Meter в основном используется для измерения постоянного или трех переменных активных источников энергии в сети низкого напряжения. Продукт может похвастаться преимуществами, включая компактные размеры, высокую точность, богатые характеристики.

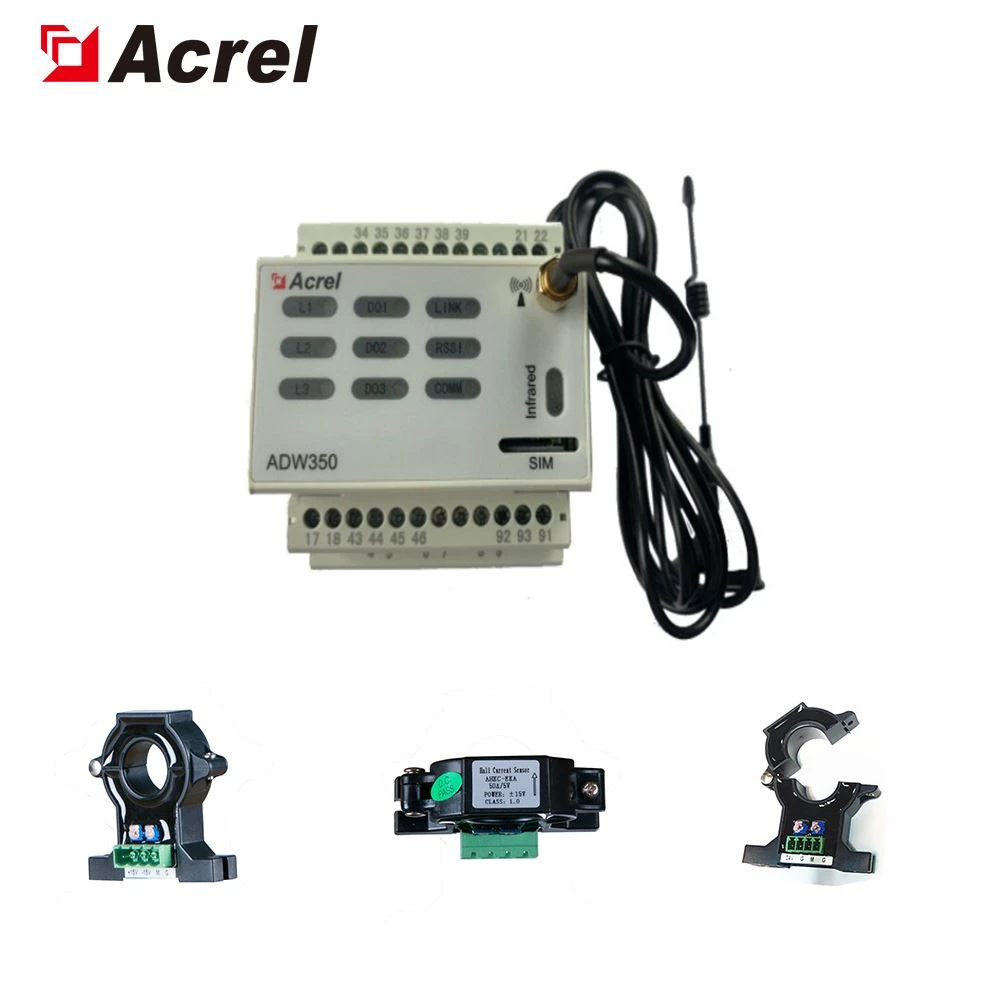

with hall dc

В соответствии с различными требованиями существует множество коммуникационных функций, таких как связь RS485, NB, 4G, добавление нового режима выборки тока с помощью внешнего трансформатора.
