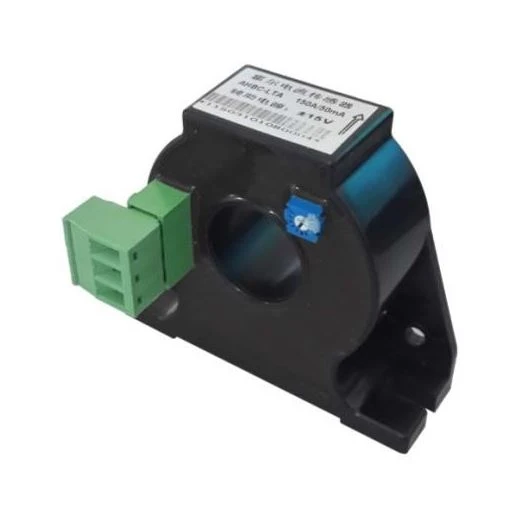

Датчик тока Холла с замкнутым контуром также называют магнитным балансирующим датчиком тока Холла. Он включает в себя упомянутую теорию с теорией магнитного балансирования. Другими словами, концентратор ферромагнитного поля концентрирует магнитное поле, генерируемое первичным током, и применяет его к компоненту Холла. Затем выходной сигнал напряжения от компонента Холла усиливается и становится входом усилителя мощности. Выходной ток смещения проходит через вторичную компенсирующую катушку. Магнитное поле, создаваемое вторичной катушкой, противоположно полю, генерируемому первичным током. Таким образом, первичное поле компенсируется, а производительность Холла постепенно снижается. Когда первичное поле эквивалентно вторичному, а ток смещения остается стабильным, это магнитная балансировка. Эта схема в основном состоит из компонента преобразования электромагнетизма, усилителя цепи и цепи компенсации привода.
1 Пояснение к типу
2Характеристика и размер (единица измерения)：мм)

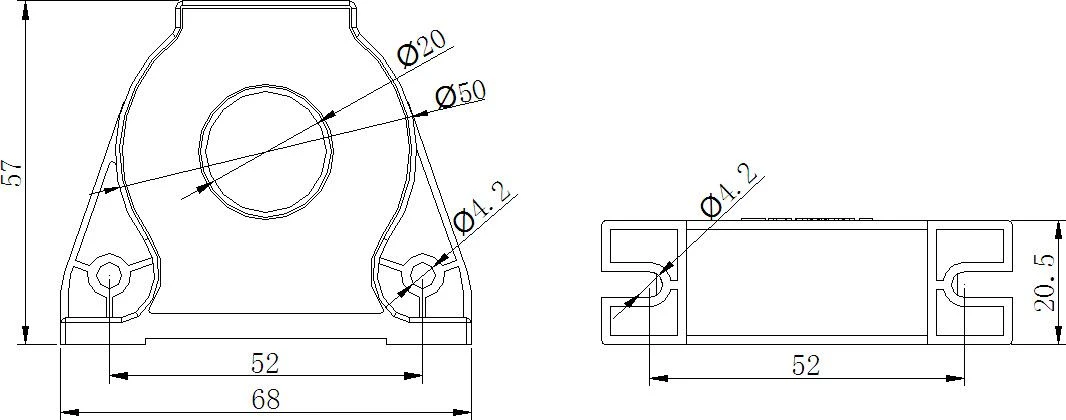

2.1 Размер контура AHBC-LTA
 |  |

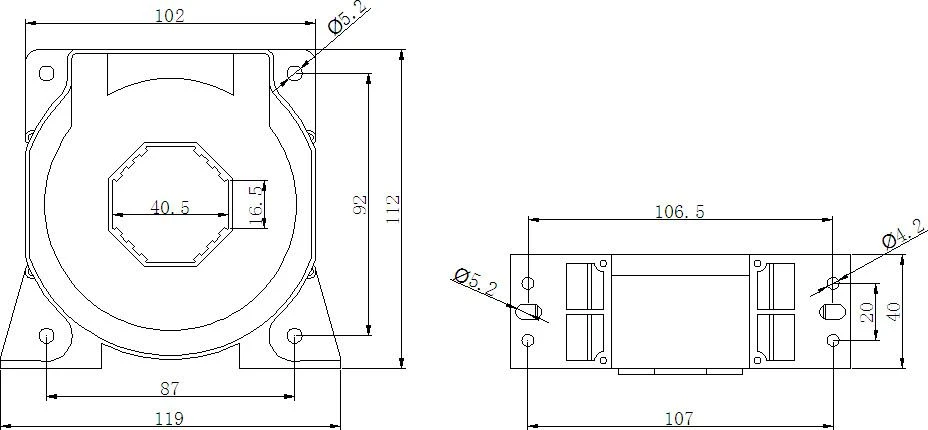

2.2Размер контура AHBC-LT1005
 |  |

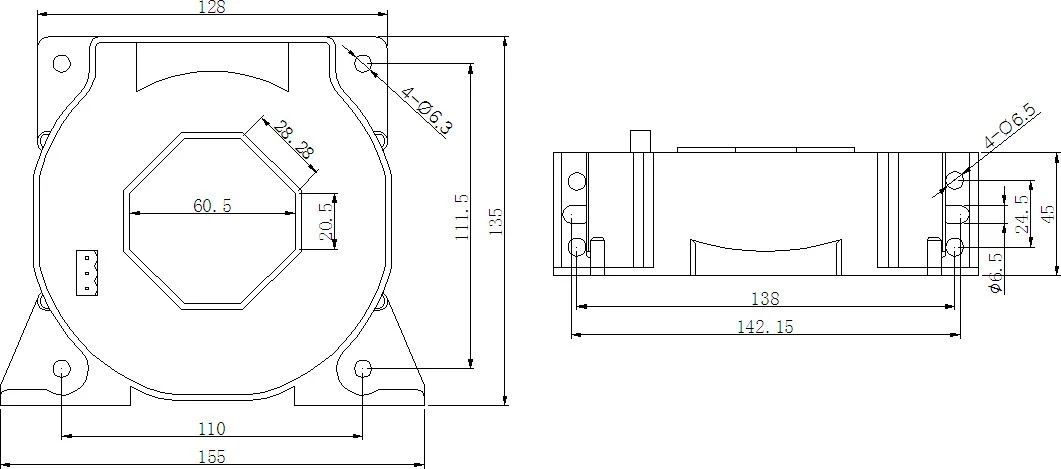

2.3 Размер контура AHBC-LF
 |  |
3.Таблицы перекрестных ссылок спецификации -parameter
Спецификация | Номинальный ток | Электропитание | Номинальный выход | Измерительная диафрагма (мм) | Степень точности |
АХБК-ЛТА | 100 ~ 300А | ±15В | 50мА /100мА | φ 20 | 0.5 |
АХБК- ЛТ1005 | 1000А | ±15В | 200мА | / | 0.5 |
АХБК-ЛФ | 2000А | ±15В | 400мА | / | 0.5 |
Примечание: Входной ток переменного и постоянного тока может быть измерен, пожалуйста, укажите при заказе.
4. Способ проводки
● Определение клемм электропроводки
Примечание: 1. Аналоговый выход GND должен быть подключен к Power Ground.
2. Пожалуйста, выберите правильное направление потока тока.
