Описание

Acrel Din Rail Single Phase AC Energy Meter предназначен для систем электроснабжения, промышленных и горнодобывающих предприятий и коммунальных предприятий для расчета потребления электроэнергии и управления спросом на электроэнергию. Он отличается высокой точностью, небольшими размерами и простой установкой. Он объединяет измерение всех электрических параметров с комплексным учетом электроэнергии.

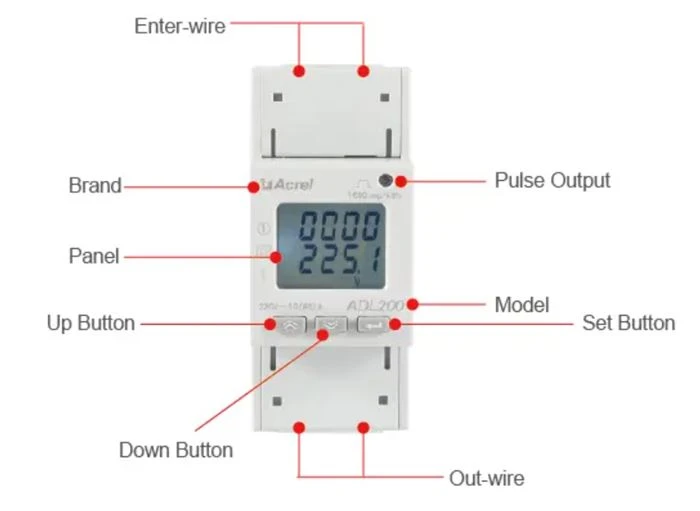

Внешность

Параметры

Входное напряжение	Ссылка напряжение	AC220В
	Ссылка частота	50Гц
	Сила потребление	<>
Входной ток	Базовый ток	10А
	Максимум текущий	80А
	Пусковой текущий	4‰Иб
	Потребление	<>
Производительность измерений	Точность измерения	1класс
Производительность измерений	Диапазон измерения	000000.00 ~ 99999999 кВтч
Точность синхронизации	Ошибка≤0,5 с/д
Активный импульс	Длительность импульса	80±20мс
Активный импульс	Постоянная импульса	1000imp/kWh
Коммуникация	Интерфейс	RS485(A +, B-)
	Связь режим	Экранированные проводники витой пары
	Протокол	МОДБУС-РТУ
Функция	Описание функции	Функциональная поддержка
Измерение кВт-ч	Однофазный активный кВт-ч (положительный и отрицательный), 3 месяца замороженное хранение исторических энергетических данных	■
Измерение электрических параметров	Напряжение, Ток, Активная мощность, Реактивная мощность, Кажущаяся мощность, Коэффициент мощности и Частота	■
ЖК-дисплей	8-битный ЖК-дисплей	■
Программирование ключей	3 клавиши для установки таких параметров, как код, адрес, скорость передачи данных, мультитариф и протокол связи	■
Импульсный выход	Импульсный выход активной энергии	■
Мультитариф	Адаптация 4 часовых поясов, 2 списков временных интервалов, 14 временных интервалов по дням и 4 тарифные ставки	□
Коммуникация	Интерфейс связи: RS485, Протокол связи: МОДБУС-РТУ	■

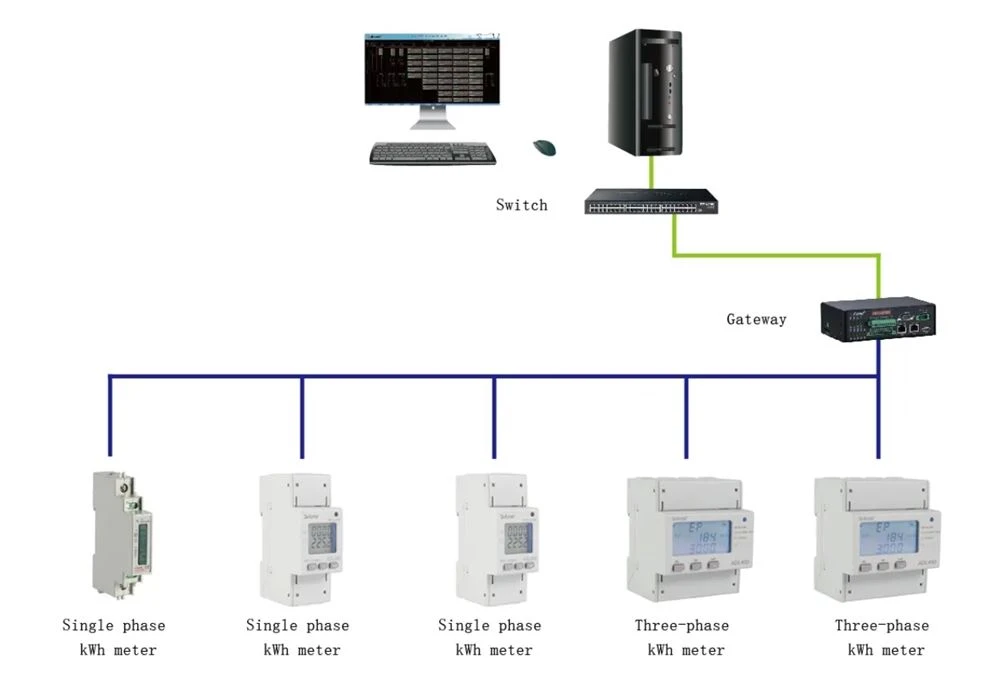

Наш однофазный измеритель мощности может тестировать общий активный киловатт-час и измерять напряжение, ток, мощность и другие электрические параметры, также с дополнительной функцией RS485 Modbus RTU. Удобно контролировать, собирать и управлять электрической энергией. Он оснащен коммуникационным портом RS485 и адаптирован к MODBUS-RTU. ADL может использоваться во всех видах систем управления, SCADA-системах и системах энергетического менеджмента.

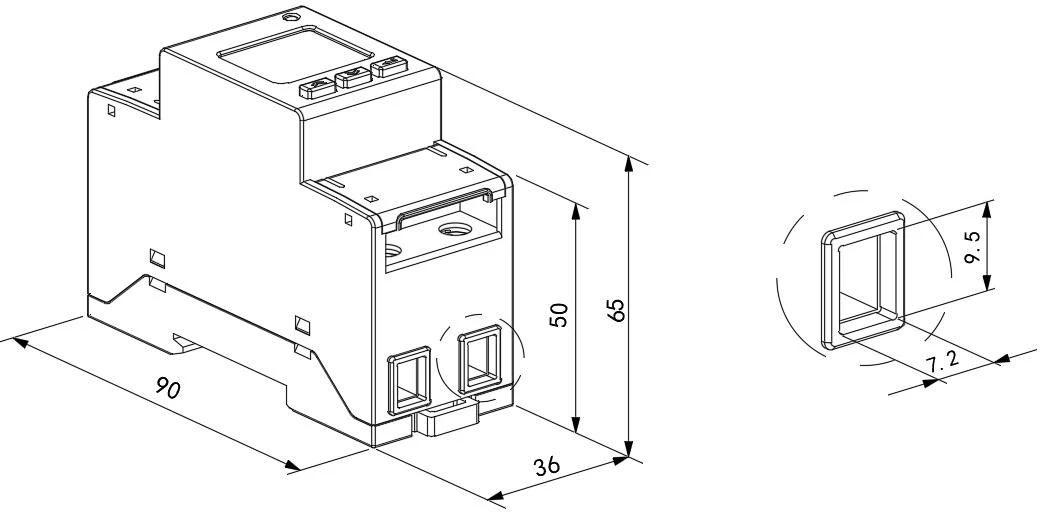

Размеры

Сбой вспомогательного питания

● Производительность сбоя: счетчик энергии мигает и не загорается после включения.

●Устранение неполадок:

1. Проверьте, соответствует ли проводка вспомогательного источника питания

схема подключения прибора, а также то, является ли проводка ослабленной или отваливается;

2. Используйте мультиметр, чтобы измерить, находится ли входное значение напряжения вспомогательного источника питания в пределах нормального диапазона рабочих напряжений прибора.

Сбой входного сигнала

● Производительность сбоя: после включения счетчика энергии мощность дисплея или подсчет энергии не являются точными.

●Устранение неполадок:

1. Переключите интерфейс дисплея измерителя энергии на интерфейс питания (активный P, коэффициент мощности λ), проверьте, является ли дисплей питания отрицательным и находится ли коэффициент мощности между

0,9-0,95, а затем проверьте, являются ли входные и выходные сигнальной линии обратными (то есть входящая линия тока должна быть согласована с входящим концом прибора), и согласуется ли проводка на счетчике энергии.

Сбой связи

● Производительность сбоя: после включения счетчика энергии он не может нормально взаимодействовать с хост-компьютером.

●Устранение неполадок:

1. Значение напряжения между коммуникационным выходом А и В измерительного прибора должно быть в пределах +(4,4-4,5)В;

2. Проверьте, правильно ли подключен способ проводки связи согласно схеме подключения (то есть терминал связи A/B прибора должен соответствовать последовательному порту связи A/B).
