Обзор

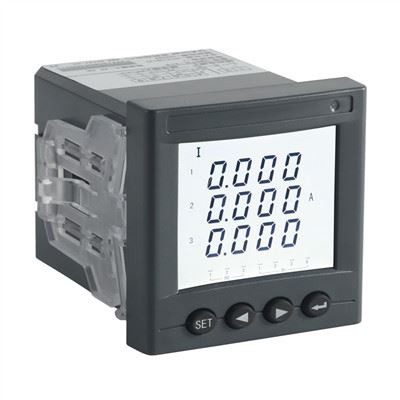

Программируемые интеллектуальные счетчики серии AMC, использующие технологию отбора проб переменного тока, могут прямо или косвенно измерять электрическое напряжение и ток однофазной или трехфазной сети. Его можно использовать как для локального отображения, так и для подключения промышленных устройств управления для формирования измерительных систем управления.

Эта серия счетчиков имеет порт RS-485, принимает протокол Modbus-RTU. Можно выбрать аналоговый выход, сигнальный выход, коммутационный вход/выход. На основе различных запросов, нажатием клавиш, параметры соотношения, сигнализации, связи и т.д. могут быть изменены.

Значение параметров

Технический параметр		Ценность
Ввод	Номинальное значение	Напряжение: AC 100V, 220V или 380V; Ток: AC 1A или 5A
	Перегрузка	Напряжение: 1,2-кратное номинальное значение (непрерывное); Номинальное значение в 2 раза /1 секунда Ток: 1,2 раза номинальное значение (непрерывное); 10-кратное номинальное значение /1 секунда
	частота	45Гц ~ 65 Гц
	Энергопотребление	<>
Класс точности		0.5 класс
Функция	Дисплей	Светодиод или ЖК-дисплей
	Коммуникация	RS485(Модбус-РТУ)
	Тревога	1-канальное пассивное реле, контактная емкость 3A / 30VDC, 3A / 250VAC, используется для высокой, низкой, сигнализации дисбаланса и т. Д.
	Аналоговый выход	DC 4-20mA (нагрузка)<>
Переключение	Ввод	4-канальный или 2-канальный сухоконтактный вход, встроенный блок питания
Переключение	Выпуск	2-канальный коммутационный выход, без релейного контакта, емкость: 3A / 30VDC, 3A / 250VAC
Вспомогательное питание	Диапазон напряжения	AC / DC 85 ~ 265 В
	Энергопотребление	<>
	Сопротивление изоляции	≥100 МОм
Окружающая среда	Температура	Эксплуатация: -10 °C ~ + 55 °CОхранение: -25 °C ~ + 70 °C
	Влажность	≤95% относительной влажности, без конденсации, без коррозионного газа
	Высота	≤2500м
