заявка

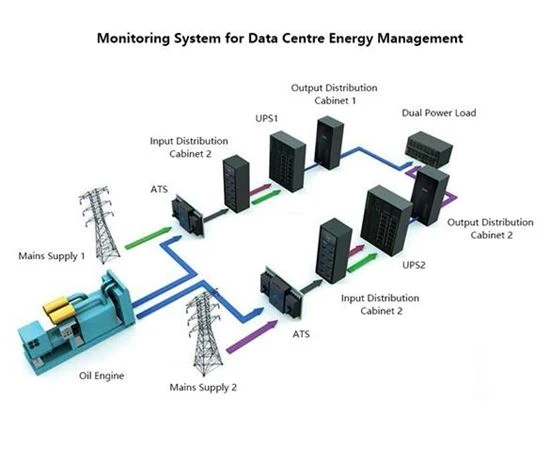

Необходимо контролировать и централизовать потребление энергии в центре обработки данных в реальном времени, данные могут отображаться на HMI и выгружаться в систему мониторинга мощности и окружающей среды по RS485 на сенсорном экране и осуществлять мониторинг в реальном времени всей системы распределения электроэнергии. В то же время он может выполнять анализ энергоэффективности для снижения энергопотребления.

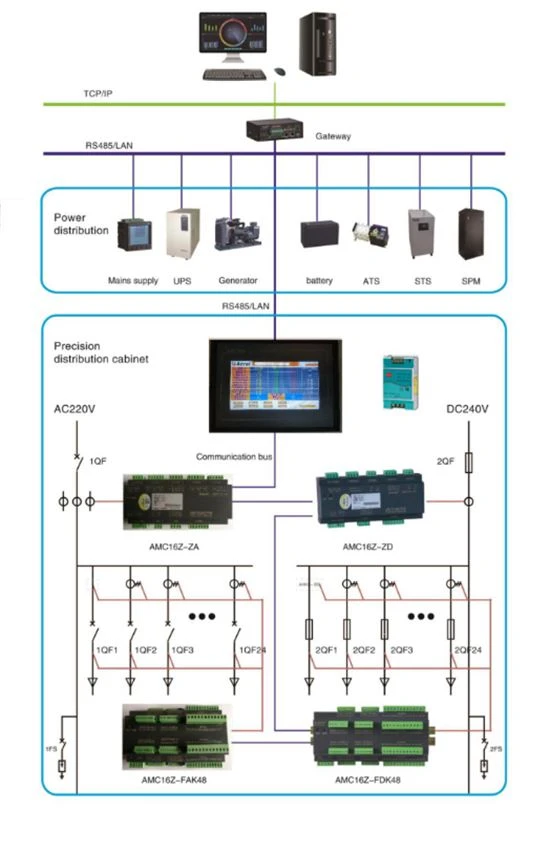

Состав
Основные функции
1. Модули независимого контроля входящей и исходящей линейных цепей.
2. Может измерять до 2 входных цепей и до 192 цепей исходящих линий тока, напряжения, мощности, энергии и качества электроэнергии.

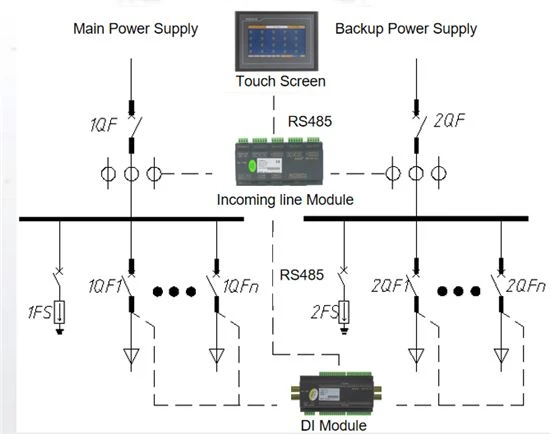

3. Централизованный мониторинг и отображение данных с помощью HMI, данные загружаются в систему мониторинга питания и окружающей среды через RS485.
4. Для высоковольтной системы 240 В или 336 В постоянного тока можно добавить модуль контроля изоляции для контроля сопротивления изоляции заземления главной шины.
5. Источник питания 24 В постоянного тока для сенсорного экрана и модуля мониторинга исходящей линии (питание от выхода основного модуля)

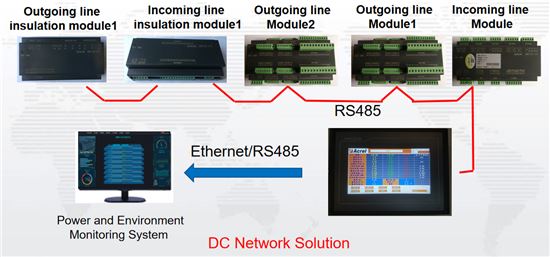

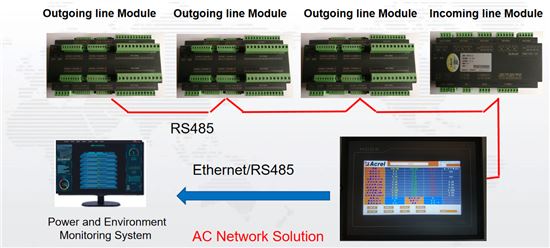

6. Связь: устройство мониторинга через RS485, сенсорный экран через RS485 или RJ45.
7. Сертификат: CE
Выбор продукта
Имя | Рис | Модель | Основная функция |
HMI |
| ATP007kt ATP010kt | 1,7 или 10-дюймовый сенсорный экран 2. Мониторинг в режиме реального времени и отображение напряжения, тока, мощности, энергии, качества электроэнергии, состояния переключателя, кривой формы сигнала и т. Д. 3. тревога устройства мониторинга, связь и другие параметры могут быть настроены на экране. 4. 2 интерфейса RS485 и 1 Ethernet, данные могут быть загружены через RS485 или RJ45. |

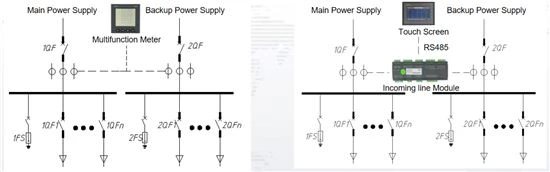

Модуль контроля входящей линии переменного тока |
| AMC16Z-ZA | 1. Установка: DIN-рейка 35 мм 2. Измерение: независимые 3-фазные цепи A + B, 6DI2DO, 2 тока утечки, 1 темп. и влажность. 3. С выходным источником питания 24 В постоянного тока для модуля исходящей линии и сенсорного экрана. 4. Связь: RS485 Modbus RTU |
Модуль контроля исходящей линии переменного тока |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. Установка: DIN-рейка 35 мм 2. Может измерять до 16 трехфазных цепей или 48 однофазных цепей. 3. Источник питания DC24V 4. Связь: RS485 Modbus RTU |
Трансформатор выходного тока линии переменного тока |
| AKH-0.66W | Коэффициент тока ： 100A / 50 мА Общая спецификация: 100A / 50mA |
Модуль контроля входящей линии постоянного тока |
| AMC16Z-ZD | 1. Установка: DIN-рейка 35 мм 2. Измерение: независимые цепи A + B, 6DI2DO, 1 темп. И влажность. 3. С выходным источником питания 24 В постоянного тока для модуля исходящей линии и сенсорного экрана. 4. Связь: RS485 Modbus RTU |
Модуль контроля исходящей линии постоянного тока |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. Установка: DIN-рейка 35 мм 2. Может измерять до 48 контуров исходящей линии постоянного тока. 3. Источник питания DC24V 4. Связь: RS485 Modbus RTU |
Модуль контроля изоляции входящей линии постоянного тока |
| AMC16Z-ZJY | 1. Установка: DIN-рейка 35 мм 2. Измерьте сопротивление изоляции заземления независимой цепи постоянного тока A + B главной шины. 3. Источник питания DC24V 4. Связь: RS485 Modbus RTU |
Модуль контроля изоляции исходящей линии постоянного тока |
| AMC16Z-FJY | 1. Установка: DIN-рейка 35 мм 2. Измерить сопротивление изоляции заземления 24 цепей отходящей линии постоянного тока. |

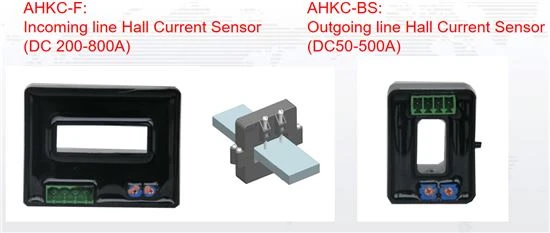

Датчик тока холла исходящей линии постоянного тока |
| AHKC-BS | Коэффициент текущей ликвидности ： 100A / 5V Общая спецификация: 100A / 5V |

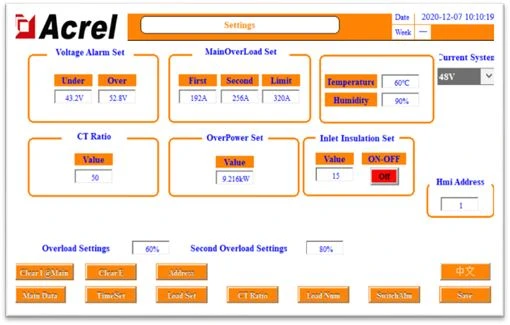

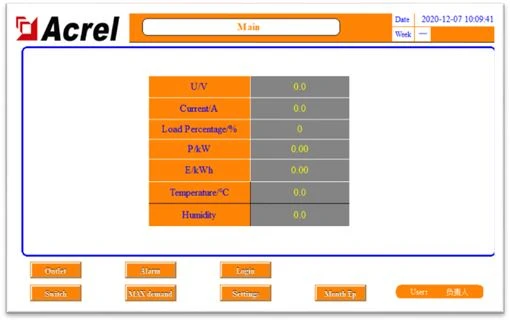

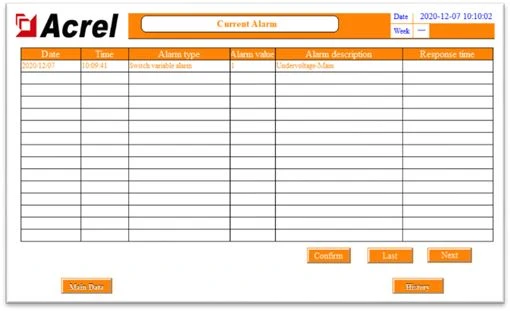

Человеко-машинный интерфейс

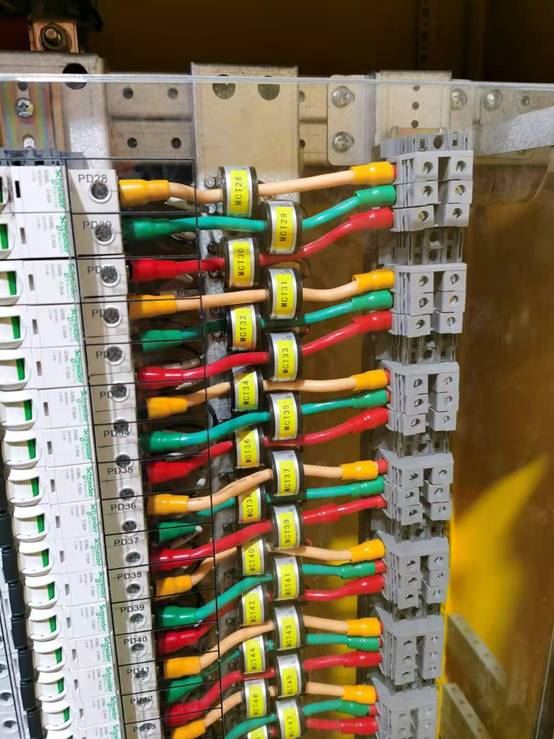

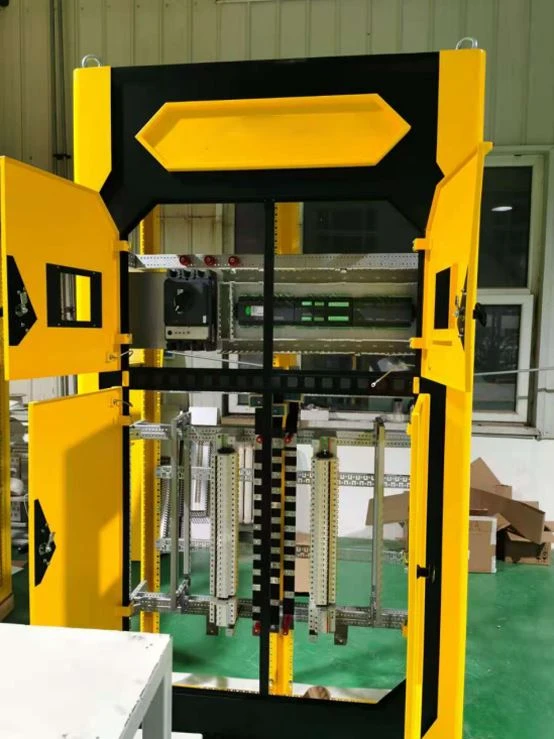

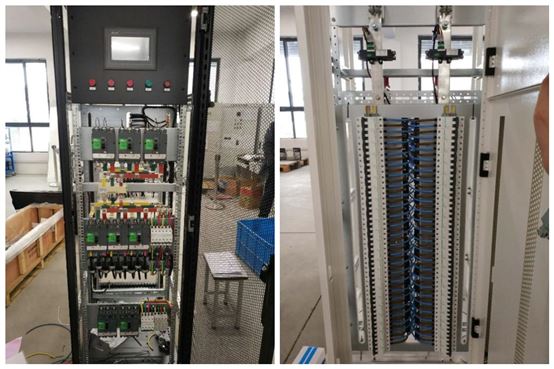

Фотографии на сайте
