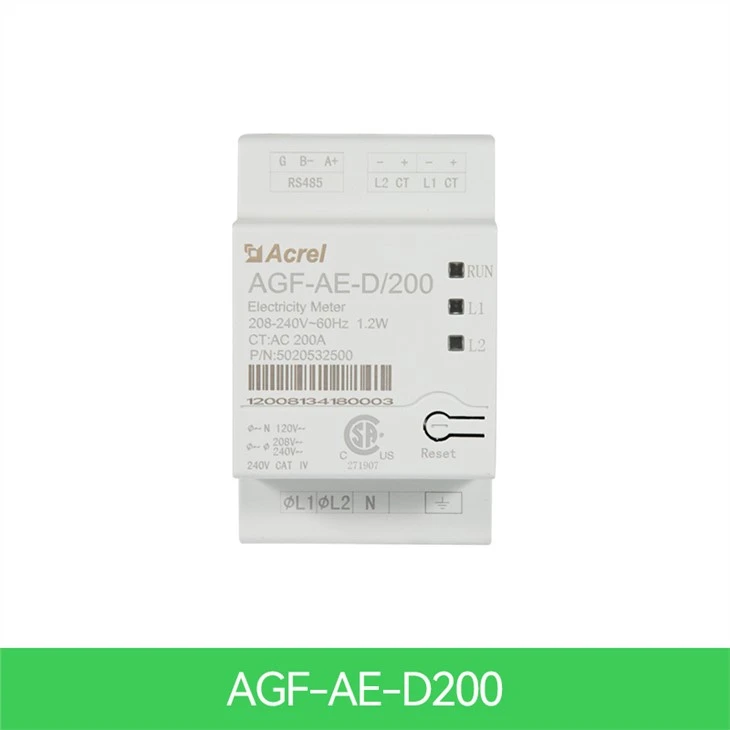

Измеритель Солнечной системы

В одной инверторной системе счетчик подключается непосредственно к инвертору. Если ваш инвертор имеет встроенный измеритель дохода (RGM; инвертор называется инвертором дохода), вы можете подключить внешний счетчик на той же шине, что и RGM. Acrel имеет AGF-AE-D/200, завершив отчет об испытаниях emc на выбросы и радиационное излучение и класс FCC B для промышленности и жилых помещений.

Электрооборудование счетчика			Единиц
	АГФ-АЭ-Д/100	АГФ-АЭ-Д/200
Номинальное напряжение-linetoN	120		V
Номинальное напряжение линии до линии	208/240		V
Расширенный диапазон напряжения	88%~110%
Частота переменного тока	60		Гц
Поддерживаемые сетки	L1/L2/N/PE
Энергопотребление	1.2		W
Коммуникация
Коммуникационные интерфейсы счетчиков	РС 485
Время ответа	≤1		S
Точность измерения
Номинальный среднеквадратичный ток	100	200	A
1%-100% тока КТ	±0,5	±0,5	%
Трансформаторы тока
Количество поставляемых трансформаторов тока	2
Размеры	И.Д.15О. Д:35	70,5×54,5×39 (H×W×D)	миллиметр
Соответствие стандартам
Безопасность	УЛ1741
Технические характеристики установки
Размеры (H×W×D)	54,1×87,8×52		миллиметр
Вес	0.2		кг
Диапазон рабочих температур	-30 ~ 55		°С
Относительная влажность (без конденсации)	5-90		%
Тип монтажа	DIN-рейка, 35мм

	Точность AGF-AE-D/100: 100A AGF-AE-D/200: 200A Частота 60Гц Источник питания (самоподвод) AC85 ~ 265V или DC100 ~ 350V; потребляемая мощность ≤10VA Входное потребление менее 0,2 ВА
Входное потребление Менее 0,2 ВА Размер (L * W * H) 54,1 * 87,8 * 52 мм Установка DIN 35 мм

Наш PV / солнечный инверторный счетчик энергии в одной инверторной системе, счетчик подключен непосредственно к инвертору. Если инвертор имеет встроенный измеритель дохода (RGM; инвертор относится к инвертору уровня дохода), наши клиенты могут подключить внешний счетчик на той же шине, что и RGM.

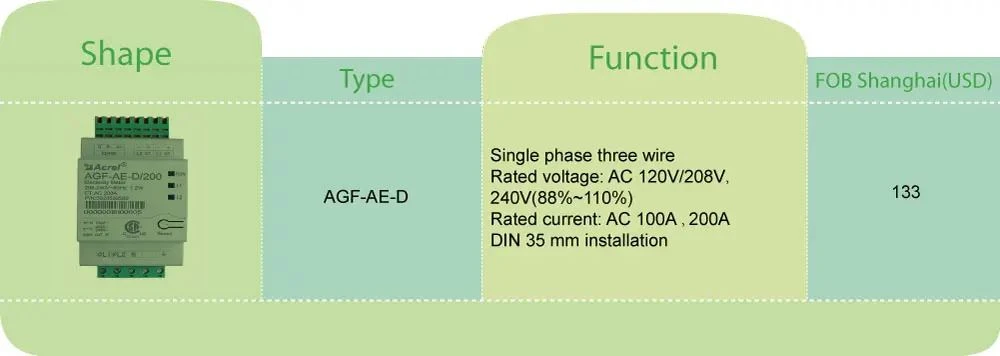

Тип	Описание функции
АГФ-АЭ-Д/100	1. Управление мощностью для фотоэлектрической / системы хранения энергии 2. Полное измерение мощности, высокоскоростное обновление данных 3. Установлена din-рейка 4. Простая установка с помощью 2 внешних трансформаторов тока с разделенным сердечником 0-100A
АГФ-АЭ-Д/200	1. Управление мощностью для фотоэлектрической / системы хранения энергии 2. Измерение полной мощности, высокоскоростное обновление данных 3. Установлена DIN-рейка 4. Простая установка с помощью 2 внешних трансформаторов тока с разделенным сердечником 0-200A

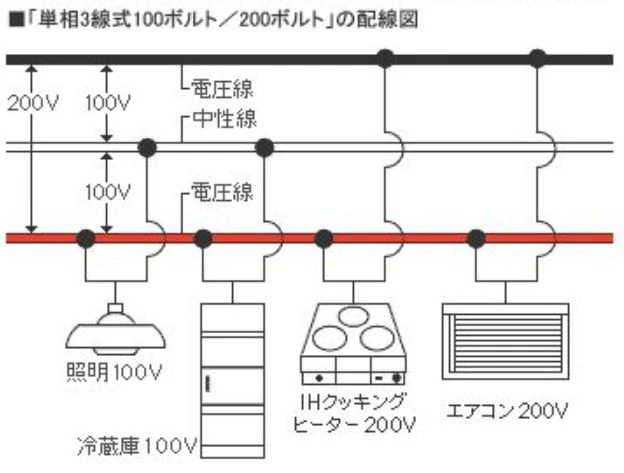

* Однофазный 2-канальный 3-проводной

* Номинальное напряжение AC 120V / 208V, 240V (88% ~ 110%)* Номинальный ток: AC 100A

* Номинальная частота: 60 Гц

* Связь: RS485, протокол SunSpec

* UL1741 устанавливается на выходе инверторов, преобразователей, контроллеров и оборудования системы межсоединений для использования с распределенными энергетическими ресурсами

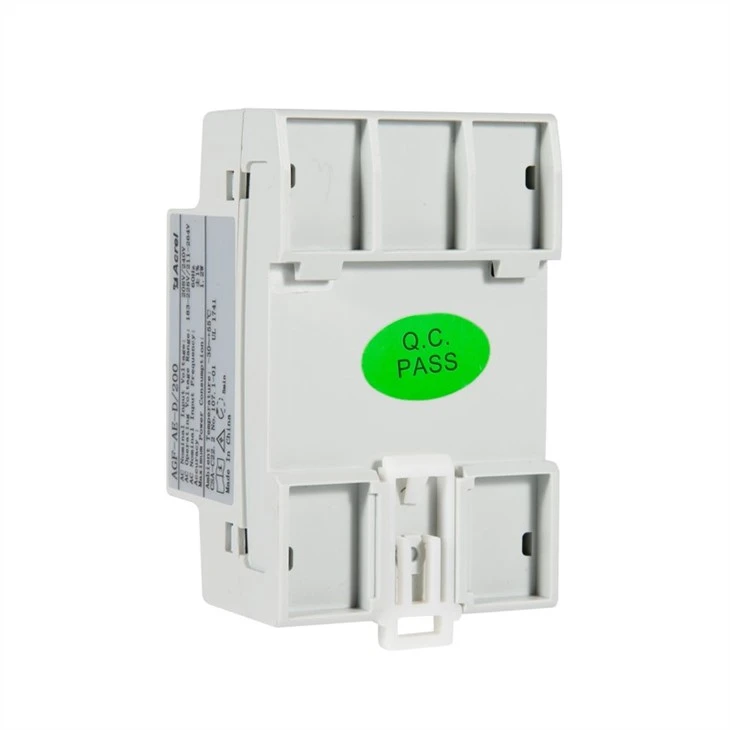

(Установка 35 мм на din rail)

1. Выключите питание переменного тока перед зажимом трансформаторов тока.

2. Установите КТ вокруг измеряемого проводника. КТ с разделенным сердечником можно открыть для 3 установок вокруг апроводника. Кабельная стяжка Anylon может быть закреплена вокруг верхней части CT для предотвращения случайного открытия.

3. Установите КТ со стрелкой, указывающей на сетку для измерения потребления или экспорта.

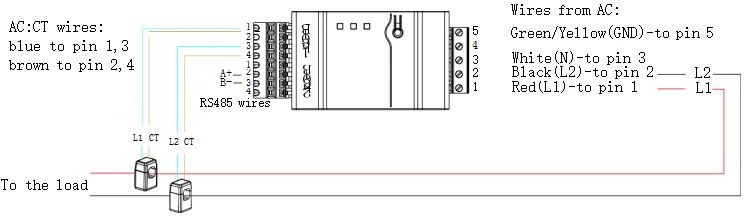

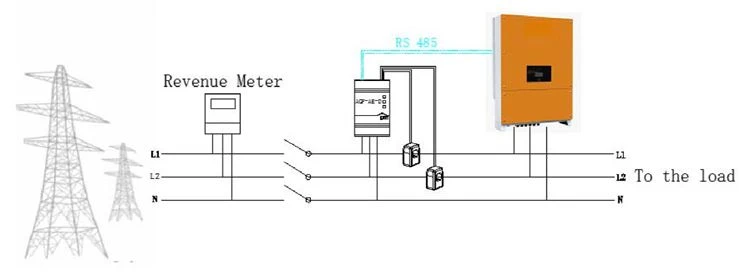

Если вы подключаете счетчик к инвертору, обратитесь к схеме подключения.

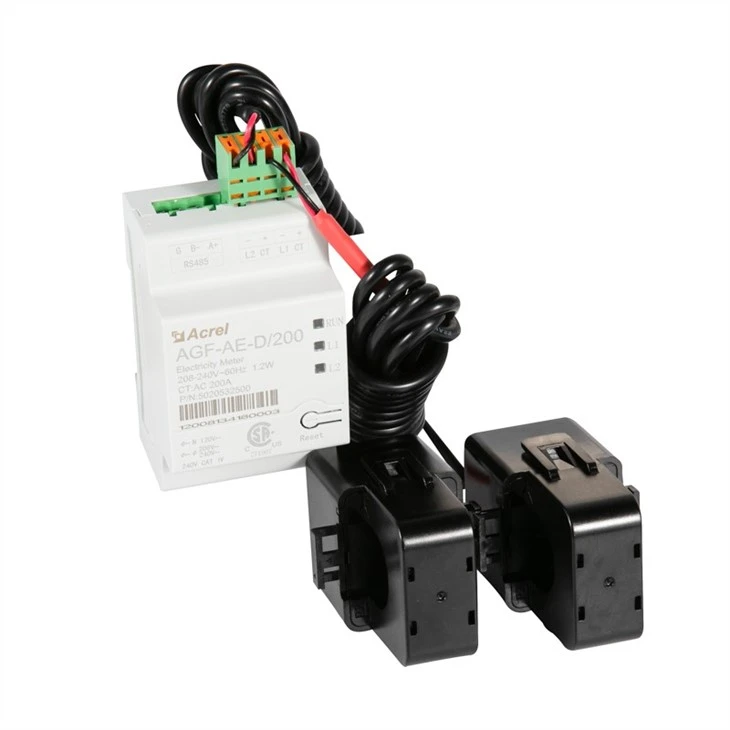

Трансформатор тока упаковывается вместе со счетчиком.
