Система электропитания с медицинской изоляцией

Sep 27, 2021

заявка

Устройство контроля изоляции медицинской ИТ-системы и система обнаружения неисправностей подходят для больничной операционной, реанимации (CCU) и других важных мест и могут обеспечить безопасное место для таких непрерывных и надежных источников питания.


Состав



Основные функции

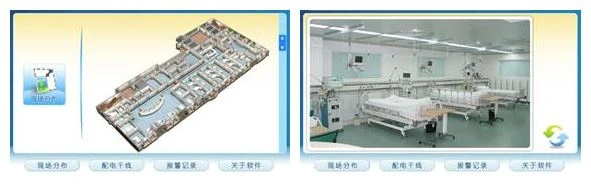

1) Первичная схема подключения и отображение распределения полей

1


2) Сбор и отображение данных в реальном времени



3) Тревога о неисправности



4) Удаленная настройка параметров и запрос



5) Графический дисплей

Отображение состояния изоляции, состояния нагрузки и температуры изолирующего трансформатора каждого набора изолированных энергосистем в виде графика.


Выбор продукта

1) Медицинский изолирующий трансформатор серии AITR


◆ Разделительные трансформаторы для медицинских ИТ-систем

◆ Двойная изоляция, слой электростатической защиты.

◆ Датчик температуры PT100

◆ Номинальная мощность: 3,15… 10 кВА

◆ Знак CE



2) Медицинский интеллектуальный монитор изоляции AIM-M10


◆ Контроль изоляции медицинских ИТ-систем.

◆ Контроль нагрузки и температуры изолирующего трансформатора.

◆ Мониторинг отключения устройства

◆ Светодиодные индикаторы: Вкл., Изоляция, Перегрузка, Перегрев

◆ Один релейный выход сигнализации

◆ Кнопка тестирования

◆ Один RS485 , MODBUS-RTU


3) Медицинский интеллектуальный монитор изоляции AIM-M100


◆ Контроль изоляции медицинских ИТ-систем.

◆ Контроль нагрузки и температуры изолирующего трансформатора.

◆ Мониторинг отключения устройства

◆ Светодиодные индикаторы: Вкл., Изоляция, Перегрузка, Перегрев

◆ Два выхода реле сигнализации

◆ Кнопка тестирования

◆ Один RS485 , MODBUS-RTU


4) Медицинский интеллектуальный монитор изоляции AIM-M200


◆ Контроль изоляции медицинских ИТ-систем.

◆ Контроль нагрузки и температуры изолирующего трансформатора.

◆ Мониторинг отключения устройства

◆ Светодиодные индикаторы: Вкл., Изоляция, Перегрузка, Перегрев

◆ Два выхода реле сигнализации

◆ Кнопка тестирования

◆ Определение места повреждения изоляции

◆ RS485 (MODBUS-RTU) + CAN (специальный протокол)


5) Устройство сигнализации и индикации AID10

◆ Удаленный мониторинг

◆ Светодиодные индикаторы : Вкл., Изоляция, Перегрузка, Перегрев

◆ Кнопка отключения звука

◆ Кнопка тестирования

◆ Источник питания: 24 В постоянного тока

◆ RS485 , MODBUS-RTU


6) Устройство сигнализации и индикации AID120


◆ Удаленный мониторинг

◆ Светодиодные индикаторы : Вкл., Изоляция, Перегрузка, Перегрев

◆ Кнопка отключения звука

◆ Кнопка тестирования

◆ Источник питания: 24 В постоянного тока

◆ RS485 , MODBUS-RTU


7) Устройство сигнализации и индикации AID150


◆ Удаленный мониторинг

◆ Светодиодные индикаторы : Вкл., Изоляция, Перегрузка, Перегрев

◆ Кнопка отключения звука

◆ Кнопка тестирования

◆ Источник питания: 24 В постоянного тока

◆ RS485 , MODBUS-RTU


8) ACLP10-24 Источник питания постоянного тока


◆ Блок питания для серии AID

◆ Вход 220 В переменного тока, выход 24 В постоянного тока

◆ Полностью изолированный линейный трансформатор

◆ Индикатор включения


9) Генератор сигналов ASG150


◆ Генерация сигнала обнаружения неисправности

◆ Обнаружение отключения L1 и L2

◆ Светодиодные индикаторы: On, Comm, L1, L2, Fault

◆ CAN-шина, индивидуальный протокол

◆ Источник питания: 24 В постоянного тока


10) Локатор повреждений изоляции AIL150-4 / -8



◆ Определение места повреждения изоляции в IT-системах переменного тока.

◆ AIL150-4: 4 измерительных канала

◆ AIL150-8: 4 измерительных канала

◆ Светодиодные индикаторы: On, Comm, L1… L8

◆ CAN-шина, индивидуальный протокол

◆ Источник питания: 24 В постоянного тока



Типичное решение

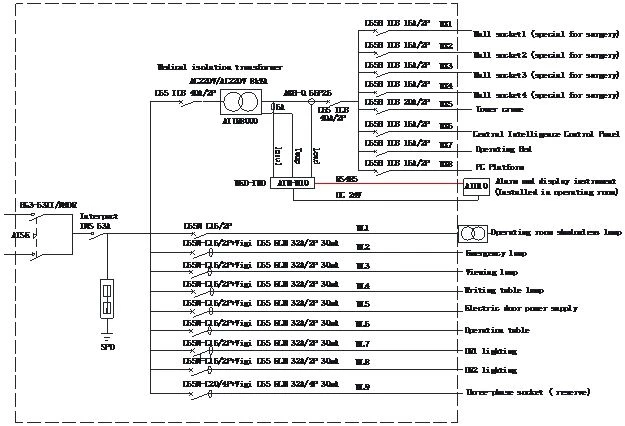

1) Набор из четырех предметов

1.1

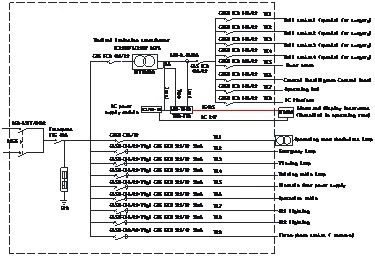

2) Набор из пяти предметов

1.2

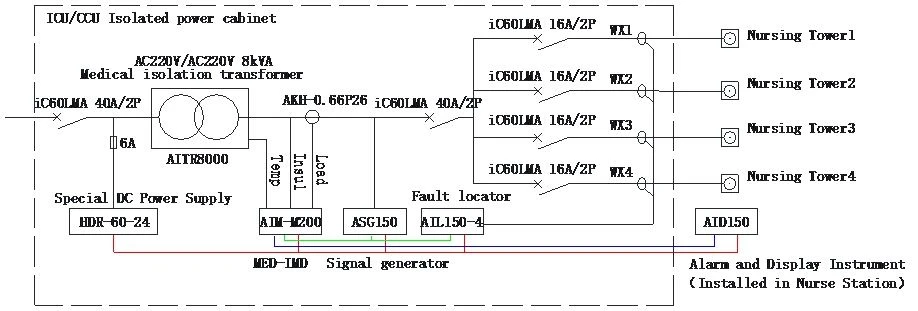

3) Набор из семи предметов

1.3

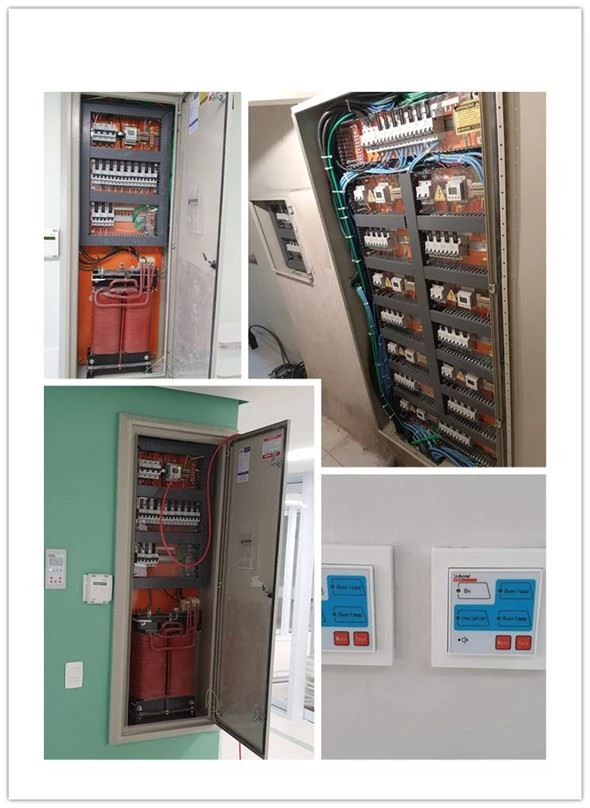

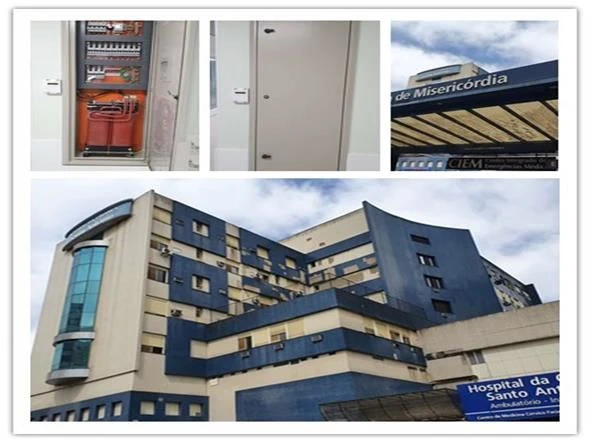

Фотографии на сайте
