Однофазный предоплаченный счетчик энергии

● Измерение: 1-фазный кВт-ч (класс 1), кВар, активная мощность, реактивная мощность, ток, напряжение и т. Д.
● Номинальное напряжение: 220 ~ 264 В переменного тока и 45 ~ 65 Гц (вход сигнала напряжения также служил источником питания счетчика)
● Номинальный ток: 10 (60) A AC (прямое соединение)
● Связь: RS485 (MODBUS-RTU); Инфракрасный
● Автоматическое управление: встроенное удерживающее реле для управления включением-выключением переключателя
● Многотарифный и многотарифный тариф: 4 тарифные ставки (пик, пик, долина и плоская цена за единицу кВт-ч)
● Дисплей: ЖК-дисплей (8 цифр)

Описание

С системой предоплаты Acrel ADL100-EY однофазные предоплаченные счетчики энергии с внутренним перерывом для реализации встроенного управления. Din-Rail устанавливается, дешевая цена. Этот предоплаченный счетчик энергии имеет функции предоплаты, контроля нагрузки и связи RS485 и т. Д. С помощью Платформы Acrel EMS IoT можно дистанционно управлять счетчиками или дистанционно вносить плату за гидроэнергетику или использовать RF / IC Card для реализации локальной функции предоплаты. Соответствовать соответствующим техническим требованиям электронного измерителя мощности в стандартах IEC62053-21, IEC62053-22.

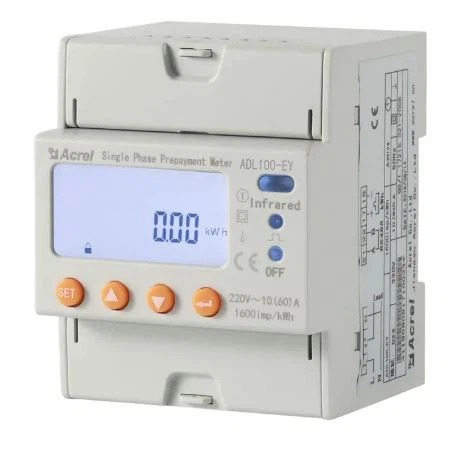

Внешность

Параметры

Технический параметр		АДЛ100-ЭЙ
Напряжение	Опорное напряжение	220В
	Ссылка частота	50Гц
	Потребление	<4va(each>
Текущий	Входной ток	10(60)А
	Пусковой ток	Подключение напрямую: 0.004 Ib, подключение через CT: 0.002In
	Потребление	<4va (maximum="">
Измерение производительность	Точность мерный	1 класс
Точность синхронизации		Ошибка ≤0,5 с/д
Активный импульс	Длительность импульса	80мс±20мс
Активный импульс	Постоянная импульса	1600имп/кВтч
Сообщение о	Интерфейс	RS485(A +, B-)
	Режим подключения	Экранированные проводники витой пары
	Протокол	МОДБУС-РТУ

Функция

Имя функции	Описание функции		Функция обеспечивать
	АДЛ300-ЭЙ	АДЛ100-ЭЙ
Измерение кВт-ч	Всего активных кВт-ч (всего положительных и отрицательных)		■
Измерение электрических Параметры	U、I 、P、Q、S、PF、F		■
Режим предоплаты	Через связь RS485 предоплаченная пополнение, шифрование данных		■
Контроль	Встроенное высокопроизводительное подудерживающее реле для достижения управление включением-выключением нагрузки		■
ЖК-дисплей	8-битный ЖК-дисплей		■
Коммуникация	Интерфейс связи: RS485, Связь протокол: MODBUS-RTU		■
Мультитариф	4 тарифные ставки, 14 временных интервалов по дням		□Ф
