Описание

Интеллектуальный счетчик энергии постоянного тока серии PZ предназначен для таких применений, как панели постоянного тока, солнечная энергия, телекоммуникационные базовые станции и порты зарядки. Эта серия приборов может измерять напряжение, ток, мощность, прямую и обратную мощность в системе постоянного тока. Он может использоваться для локального отображения и подключаться к промышленному контрольному оборудованию, компьютерам, из системы измерения и управления.

Интеллектуальный счетчик энергии постоянного тока серии PZ также имеет множество внешних функций оправдания для пользователя на выбор: интерфейс связи RS485, протокол Modbus-RTU, релейный выход тревоги, цифровой вход / выход. Согласно различным требованиям, с помощью клавиш панели приборов можно задать коэффициент, параметры связи

Внешность

Продукт соответствует соответствующим техническим требованиям стандарта Q/GDW1825-2013 DC power meter specification,GB/T29318-2012 Non-vehicle charging electric energy energy metering for electric vehicles, Q/GDW364-2009 Спецификация однофазного счетчика энергии.

Параметры

Параметры	Ценность
Ввод	Напряжение постоянного тока	Входной диапазон	0 ~ 100 В, 0 ~ 500 В, 0 ~ 1000 В
		Входное сопротивление	≥6кОм/В
	Постоянный ток	Входной диапазон	0 ~ 2500A (шунт или датчик Холла)
		Шунт	Выход 75 мВ
		Зал	Выход 0 ~ 20 мА, 0 ~ 5 В
		Потребление	≤1мВт
	Перегрузка	.2-кратный рейтинг (непрерывный); 10-кратный рейтинг за 1 секунду
Класс точности	0.5 класс
Пульсы	Напряжение и ток: 750 В, 300 А, постоянная импульса по умолчанию: 100imp / kWh
	Напряжение и ток: 1000 В, 300 А, постоянная импульса по умолчанию: 100imp / kWh
	Напряжение и ток: 1000 В, 200 А, постоянная импульса по умолчанию: 100imp / kWh

Функция	Измерение электрических параметров	У, И,
	Измерение кВт-ч	Активный кВт-ч (положительный и отрицательный) Активный кВт-ч (положительный и отрицательный)
	Мульти Тариф	Два набора расписаний, один год можно разделить на 4 часовых пояса, каждый набор расписаний может быть установлен на 12 дневных временных интервалов, 4 ставки (F1, F2, F3, F4 - это пики и плоские долины), минимальный интервал периода времени составляет 15 минут, а период времени может быть установлен через нулевую точку. (Только для жидкокристаллических ЖК-измерителей)
	Запись исторических данных	Он может подсчитать историческую электрическую энергию за последние 12 месяцев (электрическая энергия с различными скоростями). (Есть только ЖК-измеритель)
	Функция переключения ввода и вывода	PZ72 имеет два выхода переключателя и два входа переключателя. PZ96 имеет два выхода переключателя и четыре входа переключателя. Выход переключателя является релейным выходом, который может реализовывать «дистанционное управление» и сигнальный выход. Вход переключателя может не только собирать и отображать информацию о состоянии локального переключателя, но и функция удаленной передачи может быть реализована через RS485 прибора, то есть функцию «удаленного сигнала».
	Дисплей	ЖК-дисплей или светодиод
	Коммуникация	Интерфейс связи: RS485, Протокол связи: MODBUS-RTU или протокол DL / T645-2007 Скорость передачи данных 1200, 2400, 4800, 9600, 19200, 38400 опционально, инфракрасный фиксируется на частоте 1200 бит / с.
Выключатель	ДИ	Сухой контактный вход, встроенный блок питания прибора, фотоэлектрическая изоляция
Выключатель	ДЕЛАТЬ	2 релейных выхода, нормально открытые контакты, емкость 2A/30VDC или 2A/250VAC
Электропитание	Диапазон напряжения	85 ~ 265 В переменного тока, 50/60 Гц; 20 ~ 60 В постоянного тока; 100 ~ 350 В постоянного тока
Электропитание	Потребление	≤2Вт
Сопротивление изоляции	≥100 МОм
Выдерживаемое напряжение частоты питания	3 кВ / 1 мин (RMS)
Окружающая среда	Температура	Работа: -25 °C ~ + 65 °C; хранение: -40 °C ~ + 80 °C
	Влажность	≤93% относительной влажности без конденсации
	Высота	≤ 2500м

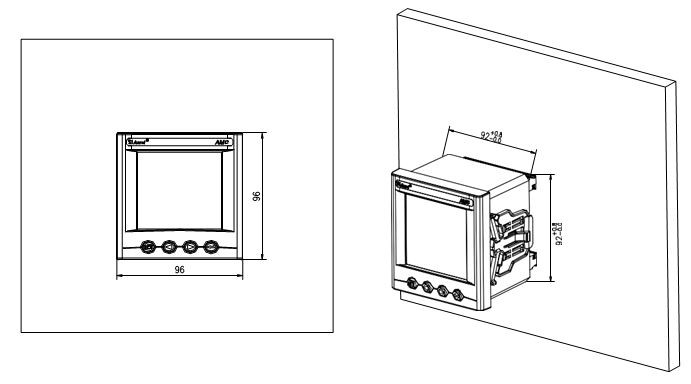

Размеры

Очертание	размер лицевой панели		размер корпуса			вырезанный размер
Очертание	Ширина	высота	Ширина	высота	глубина	Ширина	высота
72 квадрат	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2	75±0,2
96 квадрат	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2	96±0,2
