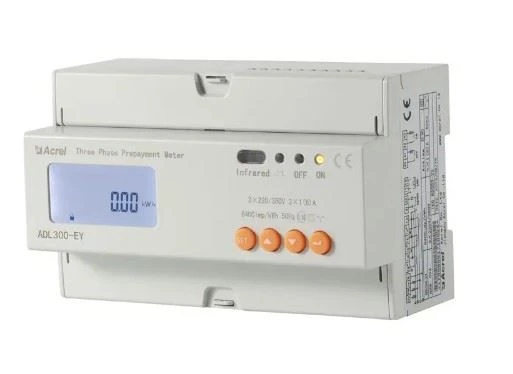

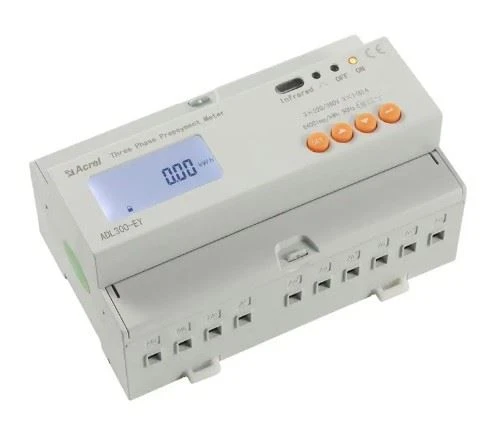

Трехфазный предоплаченный счетчик энергии

● Измерение: 3-фазный кВт-ч (класс 0,5 с), кВар, активная мощность, реактивная мощность, ток, напряжение и т. Д.
● Номинальное напряжение: 3x380 ~ 456V AC & 45 ~ 65Hz (вход сигнала напряжения также служил источником питания измерителя)
● Номинальный ток: 3x10 (80) A AC (прямое соединение); 3x1(6)A AC (Подключен через CT)
● Связь: RS485 (MODBUS-RTU); Инфракрасный
● Автоматическое управление: встроенное удерживающее реле для управления включением-выключением переключателя
● Многотарифный и многотарифный тариф: 4 тарифные ставки (пик, пик, долина и плоская цена за единицу кВт-ч)

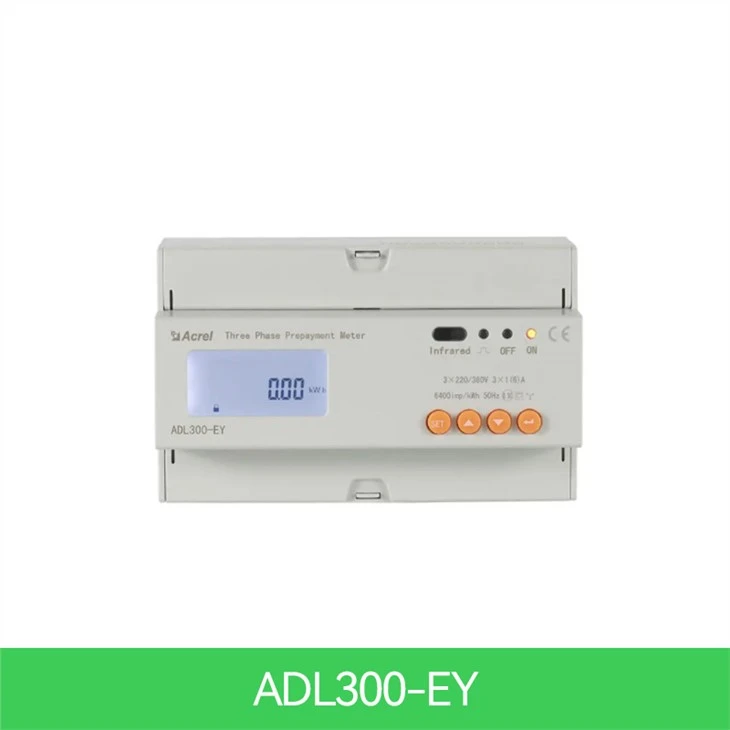

● Модель: ADL300-EY

Описание

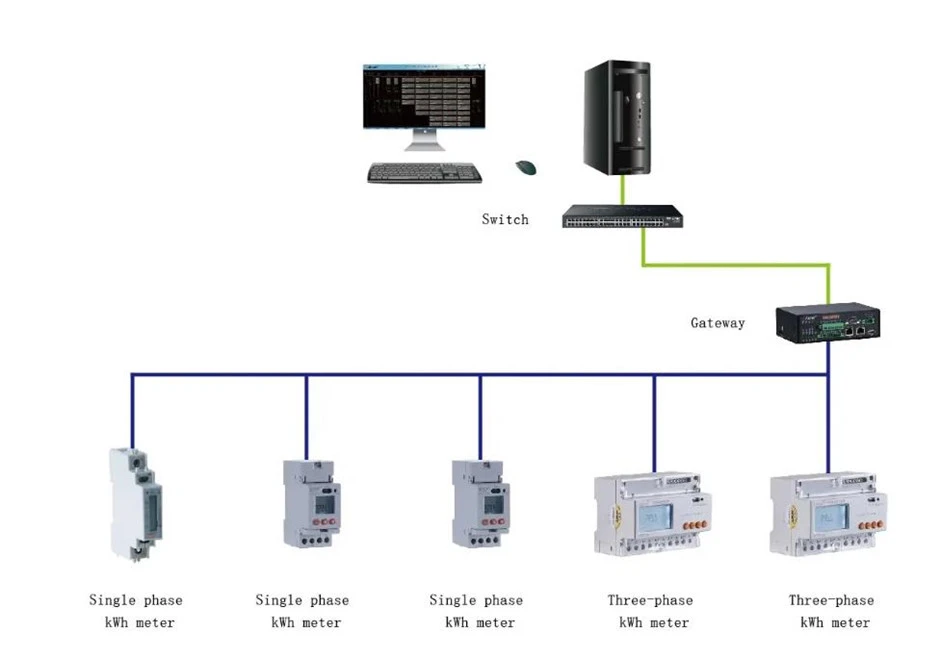

В настоящее время Acrel имеет три предоплаченных счетчика энергии, однофазные предоплаченные счетчики ADL100-EY с интро-управлением, трехфазные предоплаченные счетчики ADL300-EY с интро-контролем и предоплаченные счетчики энергии ADF400L, они широко используются для расчета однофазной и трехфазной активной энергии соответственно на частоте 50 Гц. Счетчик имеет функции предоплаты, контроля нагрузки и связи RS485 и т.д. Внутренние измерители имеют небольшой удерживающий перерыв для реализации тока включения или выключения. С помощью платформы Acrel IoT EMS можно реализовать дистанционное управление мощностью. Данные измерители соответствуют соответствующим техническим требованиям электронных измерителей мощности в стандартах IEC62053-21, IEC62053-22.

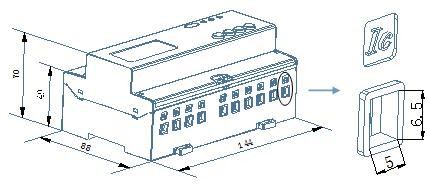

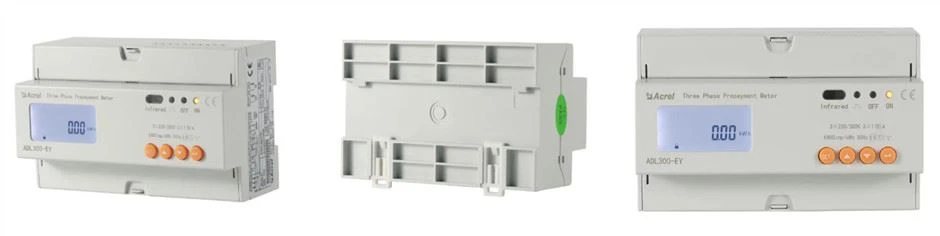

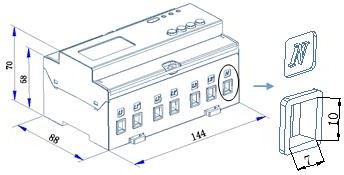

Внешность

Параметры

Технический параметр		АДЛ300-ЭЙ
Напряжение	Опорное напряжение	3×220/380В
	Ссылка частота	50Гц
	Потребление	<4va(each>
Текущий	Входной ток	1(6)А,10(80)А
	Пусковой ток	Подключение напрямую: 0.004 Ib, подключение через CT: 0.002In
	Потребление	<4va (maximum="">
Измерение производительность	Точность мерный	Класс 0.5s
Точность синхронизации		Ошибка ≤0,5 с/д
Активный импульс	Длительность импульса	80мс±20мс
Активный импульс	Постоянная импульса	6400imp/kWh,400 imp/kWh
Сообщение о	Интерфейс	RS485(A +, B-)
	Режим подключения	Экранированные проводники витой пары
	Протокол	МОДБУС-РТУ

Функция

Имя функции	Описание функции		Функция обеспечивать
	АДЛ300-ЭЙ	АДЛ100-ЭЙ
Измерение кВт-ч	Всего активных кВт-ч (всего положительных и отрицательных)		■
Измерение электрических Параметры	U、I 、P、Q、S、PF、F		■
Режим предоплаты	Через связь RS485 предоплаченная пополнение, шифрование данных		■
Контроль	Встроенное высокопроизводительное подудерживающее реле для достижения управление включением-выключением нагрузки		■
ЖК-дисплей	8-битный ЖК-дисплей		■
Коммуникация	Интерфейс связи: RS485, Связь протокол: MODBUS-RTU		■
Мультитариф	4 тарифные ставки, 14-кратный интервал по дням		□Ф
