Описание
Insulation Fault Locator — это передовой продукт, разработанный нашей компанией для систем распределения ИТ-энергии в промышленных условиях, таких как шахты, стекольные заводы, электропечи, испытательное оборудование, корабли, металлургические заводы, химические заводы, взрывоопасные места, компьютерные центры и аварийные службы. Источники питания. Система имеет множество функций, включая мониторинг сопротивления изоляции, предупреждение о неисправности изоляции, сигнализацию о неисправности изоляции, запись событий, настройку параметров, коммуникационную сеть и т. д. Когда в системе происходит замыкание на землю, она также может своевременно подать сигнал тревоги и точно определить местоположение конкретную цепь, в которой произошла неисправность, чтобы напомнить соответствующему персоналу о своевременном устранении неисправности.
AIL150Локатор повреждения изоляции серии используется сАИМ-М200Контроль изоляции иПГС150Генератор тестовых сигналов. Используется для обнаружения сигнала, подаваемого в систему генератором тестовых сигналов ASG150, и точного определения места повреждения изоляции.
1
Высокая точность
Относительная неопределенность=30 процентов
2
Многоконтурный
Поиск неисправности для4, 6 и 8 цепи
3
Быстрое время отклика
Время отклика Меньше или равно 5 с
4
Коммуникация
Используйте связь CAN
Параметр
Номинальное напряжение | АЛИ150-4/8 | |
Вспомогательная мощность | Напряжение | DC24V (± 25 процентов) |
Потребляемая мощность | Меньше или равно 2 ВА | |
Контролируемая система | Номинальное напряжение | 0~242 В переменного тока |
Частота | 45~60Гц | |
Сигналы местоположения | Местоположение Напряжение | DC24V (± 25 процентов) |
Местоположение Текущее | Меньше или равно 2 ВА | |
Место неисправности | Максимальное количество каналов | 4/8 |
Время отклика | <5s | |
Коммуникации | Автобус | МОЖЕТ |
Протокол | Пользовательский протокол |

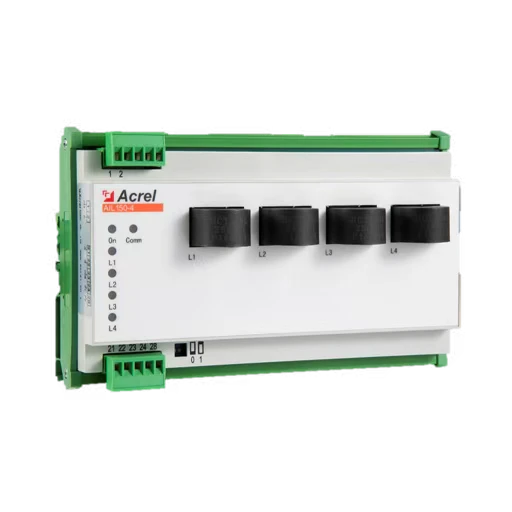

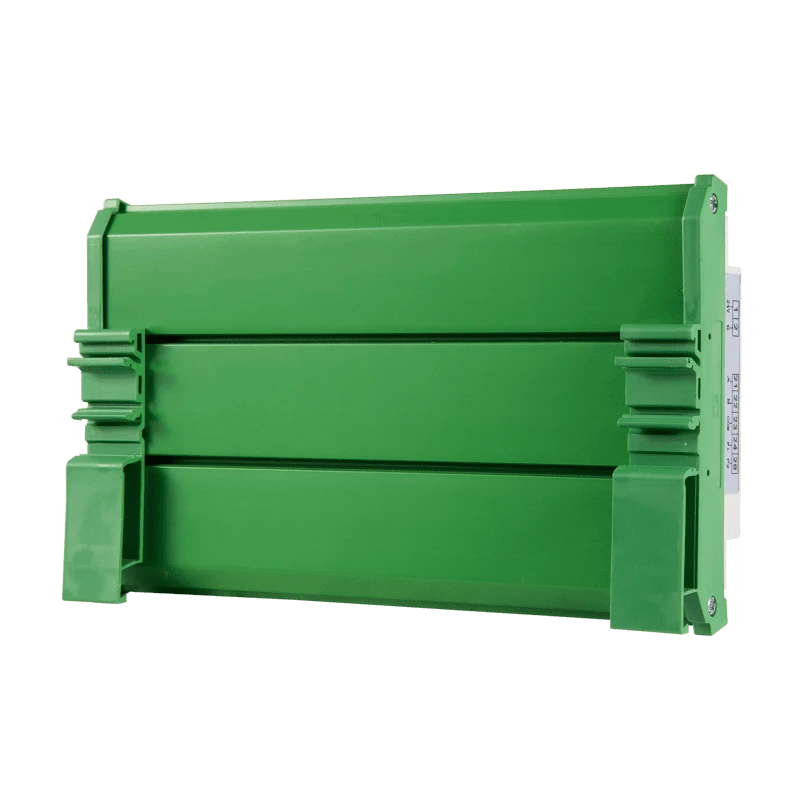

Появление

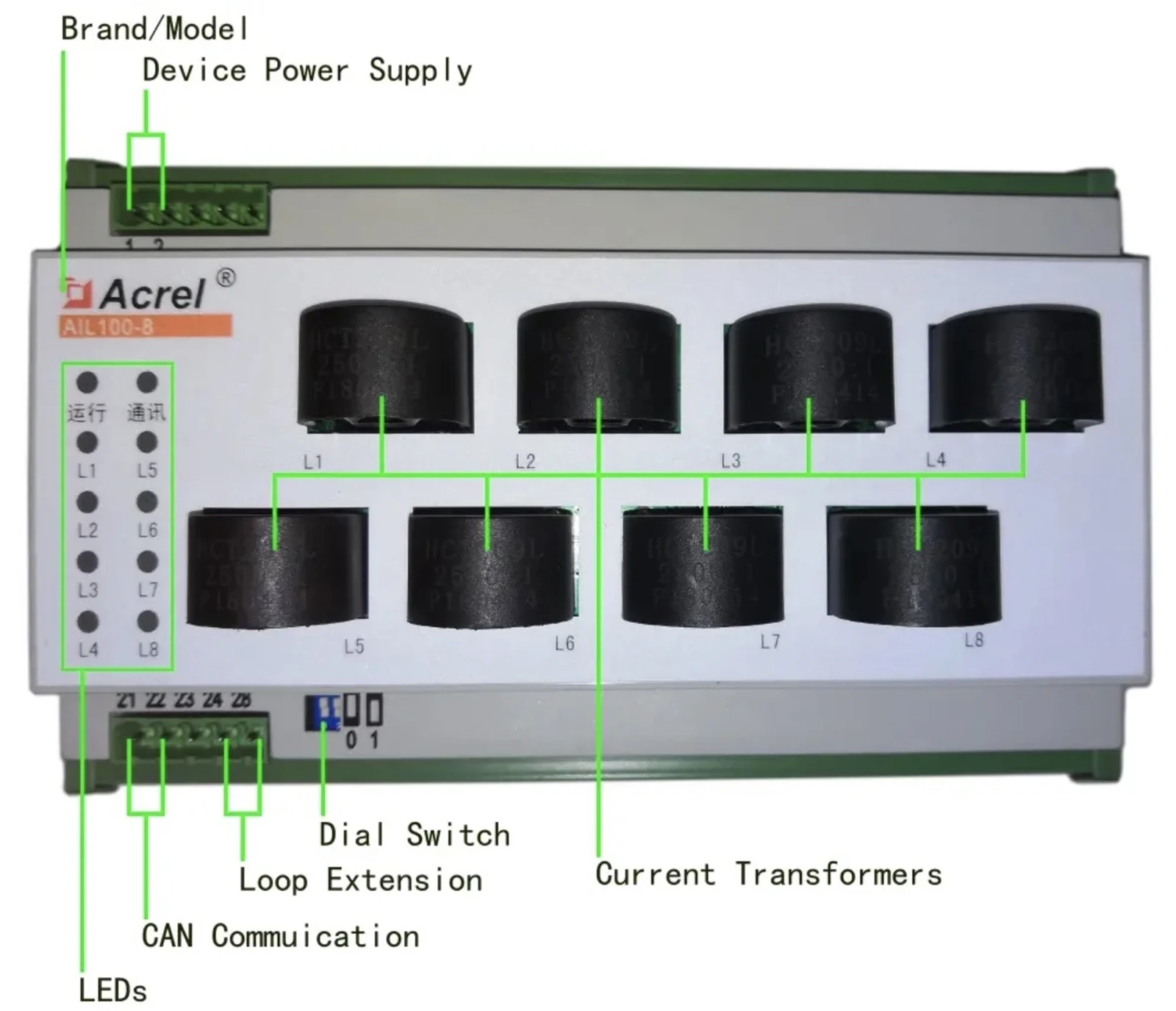

Функции
1. Локатор повреждения изоляции использует высокоточную схему обнаружения сигнала, поэтому обнаружение является более точным.
2. Несколько световых индикаторов могут дать точные подсказки.

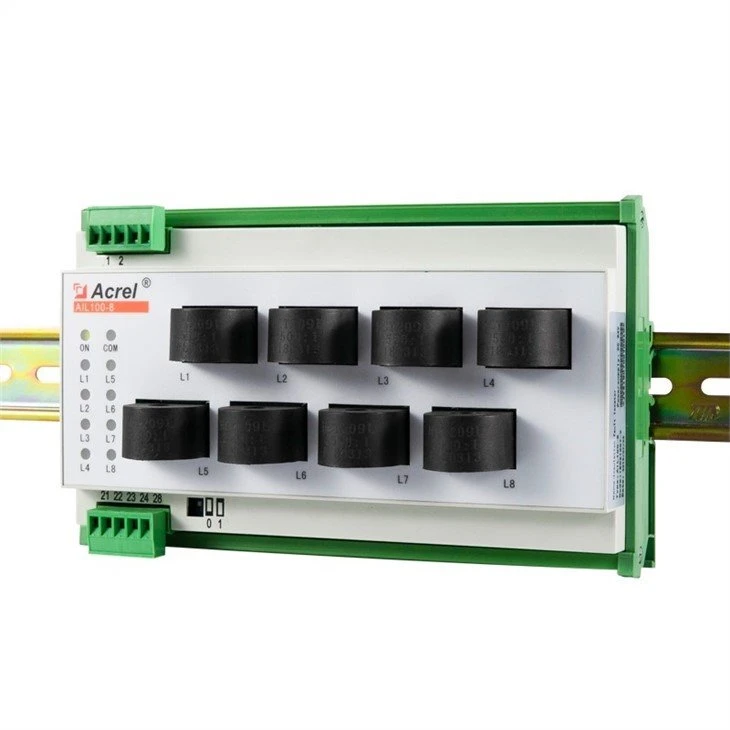

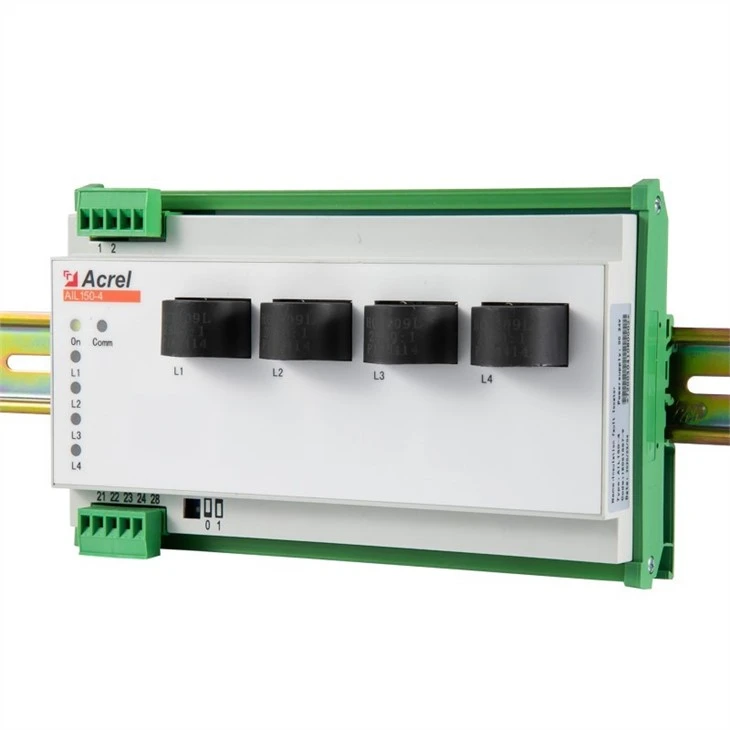

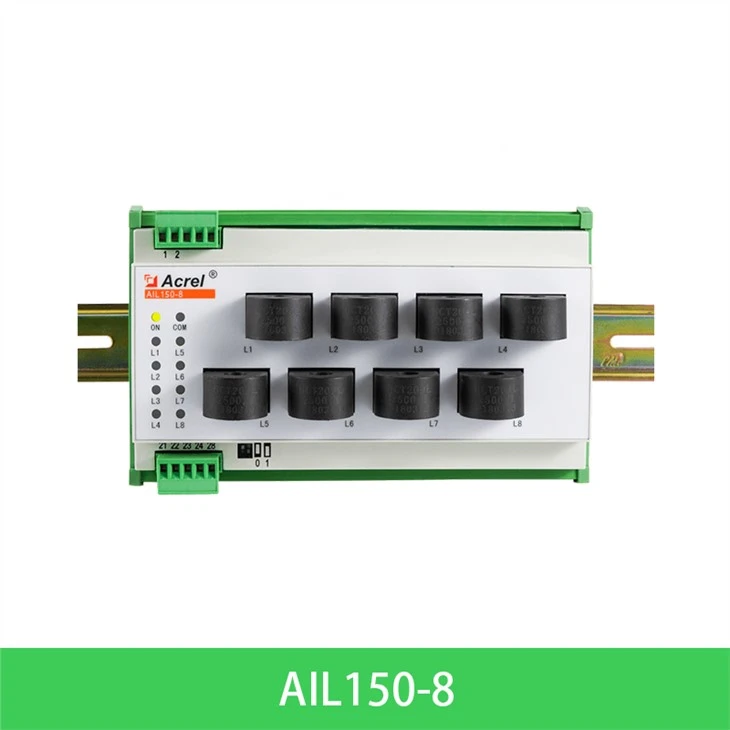

3. Его можно использовать для определения местоположения 4/8 ответвлений.
4. Оснащенный технологией шины, он может обмениваться данными с другими устройствами.

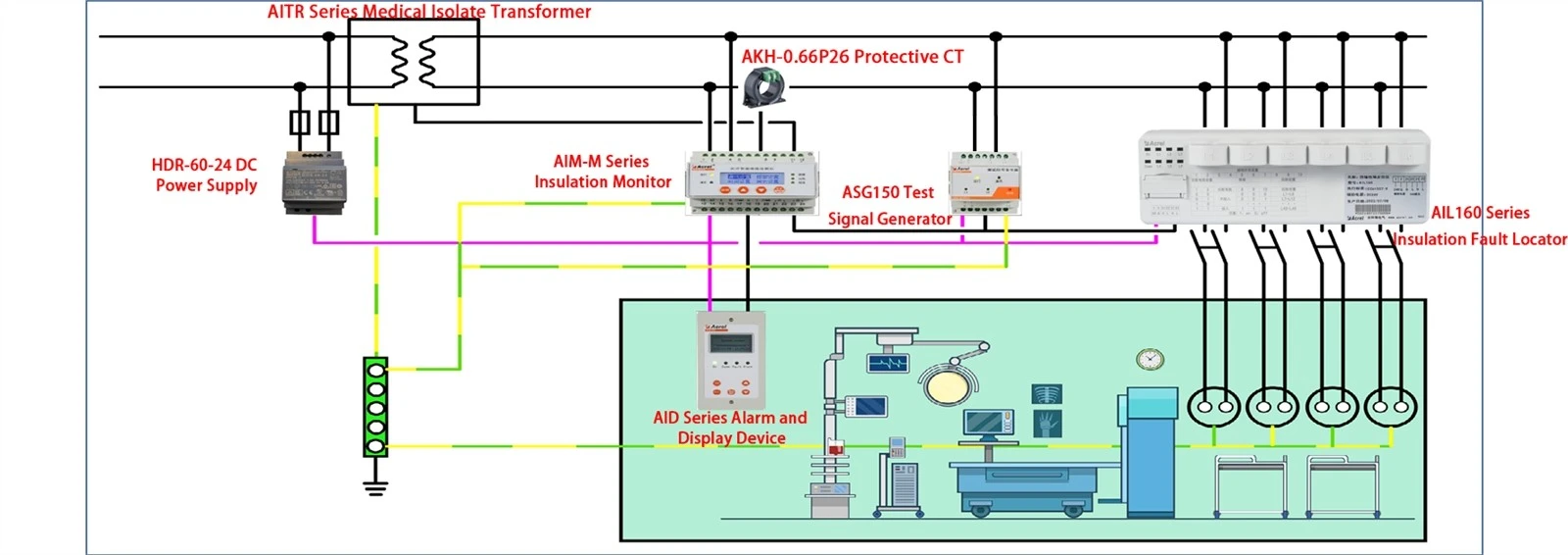

Решение Acrel IT System из 7 компонентов для отделений интенсивной терапии и операционных
С использованием:

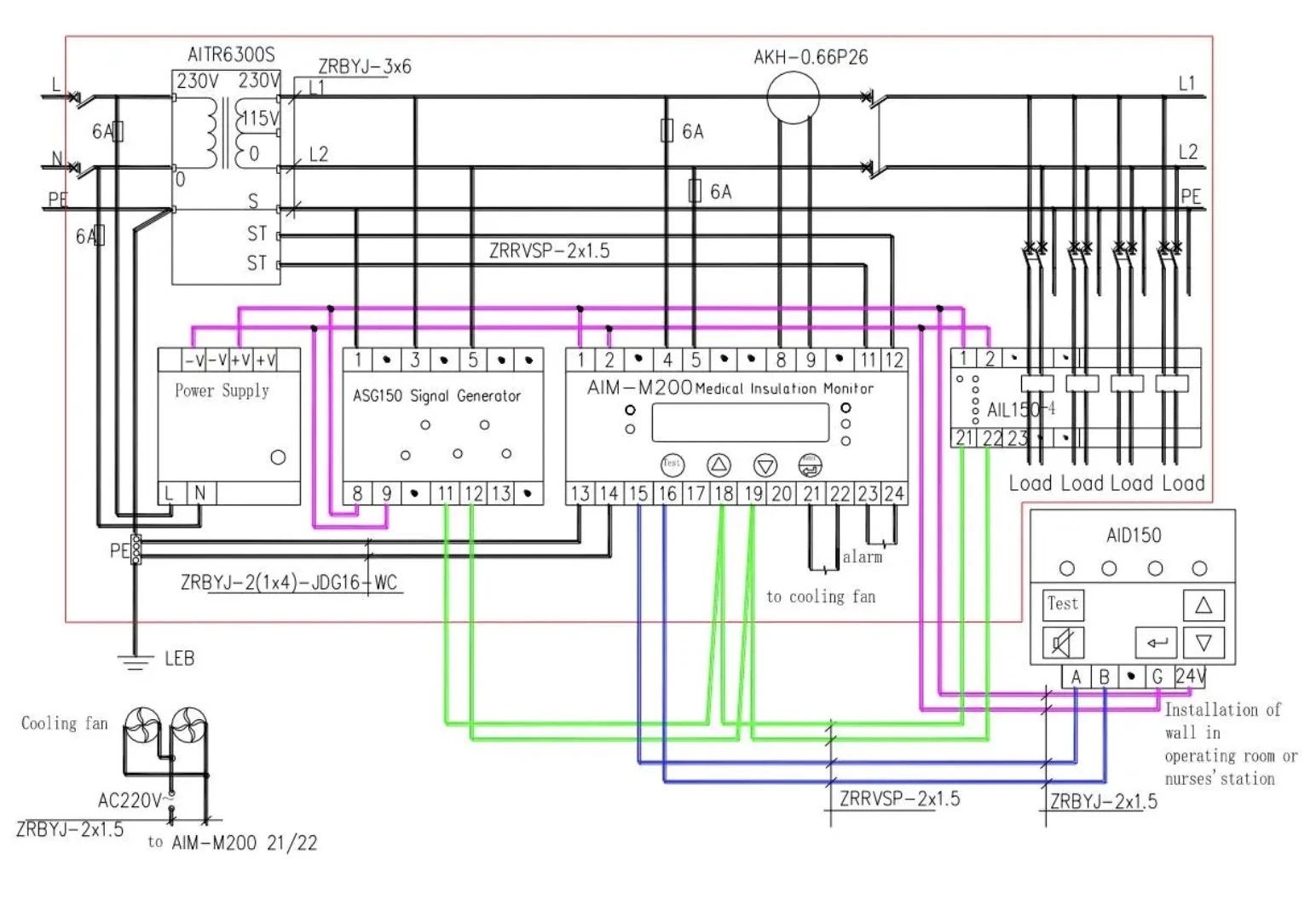

Технология шины CAN используется для обмена данными с другим оборудованием.
Взаимодействуйте с генератором тестовых сигналов ASG100 для реализации функции локализации неисправности, в которой AIL100-4 может найти
неисправности изоляции 4 цепей, а AIL100-8 может найти неисправности изоляции 8 цепей. Позиционированная схема
обозначается светодиодным индикатором.
