Обзор

Электрические передатчики Acrel серии BD - это устройство, которое может изолировать и передавать электрические параметры, этот преобразователь частоты мощности серии BD-3P может измерять активную мощность, реактивную мощность; перегрузка номинального значения в 1,2 раза; DC 0-5V / 0-10V / 0-20mA / 4-20mA все могут быть выбраны в качестве аналогового выхода.

Функция

		БД-АИ БД-АВ	БД-Ф	БД-ПФ	БД-3И3 БД-3(4)В3	БД-3(4)П БД-3(4)К	БД-3(4)Э
Фаза и проводка	1П2Вт	√	○	○	○	○	○
	3П3Вт	—	—	○	○	○	○
	3П4ВТ	—	—	○	○	○	○
Ввод	Напряжение	Прямой L-L	До 480 В переменного тока
		Прямой L-N	До 276 В переменного тока
		С внешним PT	○	○	○	○	○
	Текущий	Прямой	До 5 А переменного тока
	Текущий	С внешней КТ	○	○	○	○	○
Выпуск	Нормальное значение	DC: 4-20 мА, 0-20 мА, 0-5 В, 0-10 В, так далее
	Сопротивление нагрузке	Выходной ток≤600Ω Выходное напряжение≥1000Ω
	Ripple Контент	<0.5% peak="">
Мерный	Напряжение	□	—	—	□
	Текущий		—	—	□	□	□
	Активная/реактивная мощность	—	—	—	—	□	□
	Кажущаяся сила	—	—		—	□	□
	Коэффициент мощности	—	—	R	—	□
	Частота					□	□
Учет электроэнергии	±КВт-ч	—	—	—	—	—	○
Класс точности	0.5%
Коммуникация	Интерфейс: RS485 Протокол: Modbus-RTU			—
Аналоговый выход	DC 0-5В,0-10В,0-20мА,4-20мА
Импульсный выход

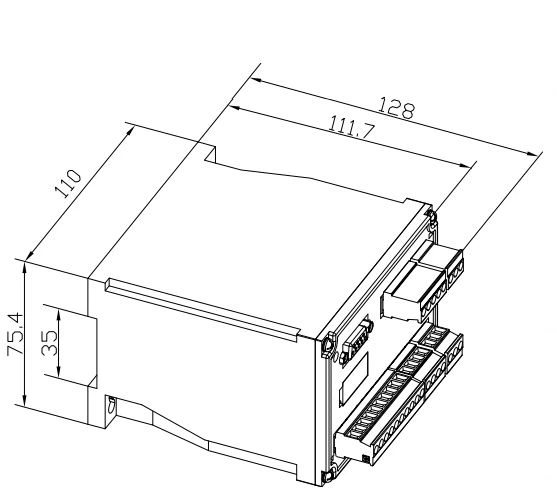

Размеры (мм)	Корпус (WXHXD)	138Х76Х24	119Х75Х55	119Х75Х55	112Х110Х75	112Х110Х75	112Х10Х75
Вспомогательная мощность		85-265 В AC / DC, DC24V, DC48V
Температура	Операция	от -10 до 55°C
Температура	Хранение	от -25 до 70°C
Влажность		До 95%, без конденсации
Установка		(Железнодорожный) DIN35 крепление на кабине с винтами
Стандарты		ГБ/Т 13850
