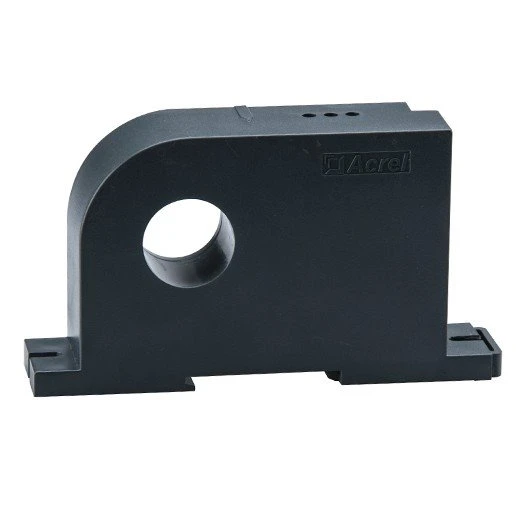

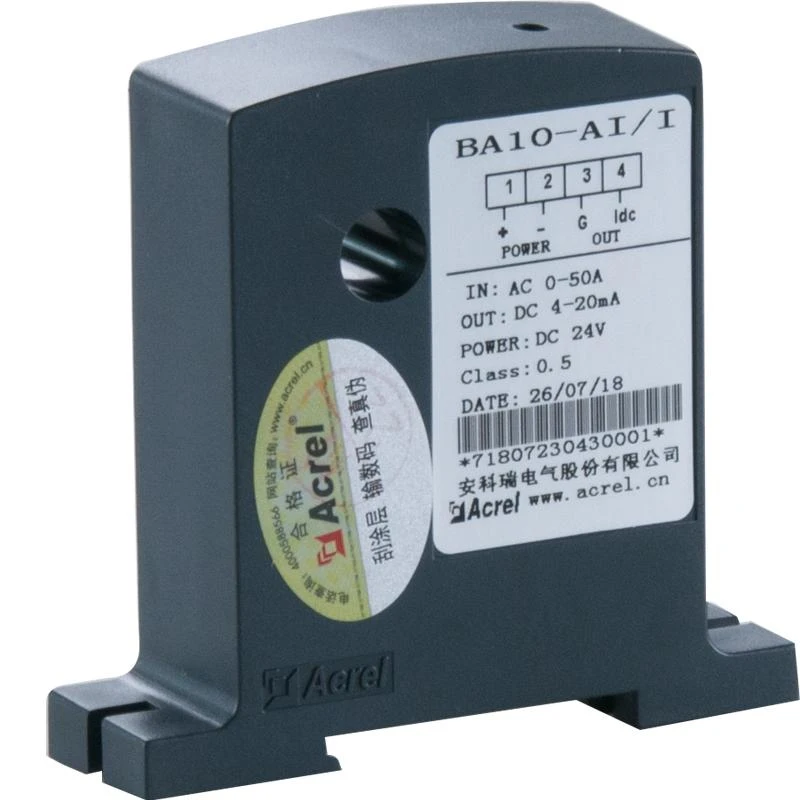

Преобразователь тока 4-20MA

Ba Analog Current Sensor/преобразователь тока применяет принцип электромагнитной индукции для измерения переменного тока в электросети в режиме реального времени, а также использует технологию постоянного тока и линейной компенсации для изоляции и преобразования его в стандартный выход сигнала постоянного тока. Чаще всего используется в промышленной автоматизации для ПЛК.

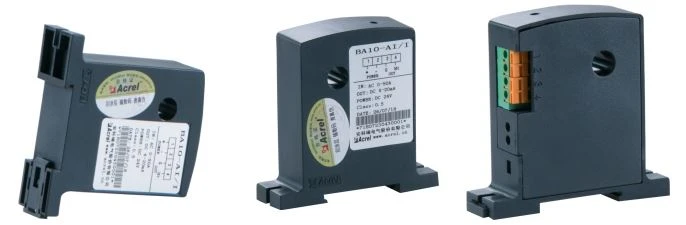

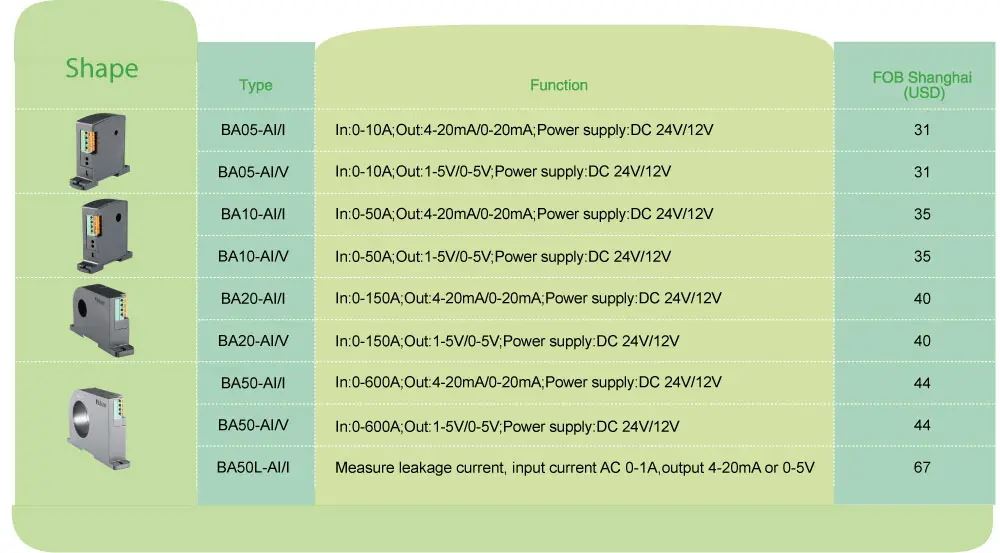

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Вспомогательное питание	DC 12В	DC 12В DC 24В	DC 12В DC 24В	DC 12В DC 24В	DC 12В DC 24В	DC 12В DC 24В
	DC 24В
Потребление		≤1Вт	≤1Вт	≤1Вт	≤1Вт	≤1Вт
Размер сквозного отверстия		φ5мм	φ10мм	φ20мм	φ50мм	φ50мм
Ввод	Текущий	AC 0 ~ (0,5 ~ 10) А	AC 0 ~ (8 ~ 50) A	AC 0 ~ (40 ~ 200) A	AC 0 ~ (60 ~ 600) A	AC 0 ~ (0,1 ~ 1) А (ограничение токов утечки)
Выпуск	Номинальная стоимость	DC4-20mA, или 0-20mA, 0-5V, 0-10V и т. Д.
	Сопротивление нагрузке	Выходной ток≤500Ω, выходное напряжение≥1kΩ
Класс точности		0.5%
Время ответа		≤350мс
Температура		Эксплуатация: от -10 до +55 °C Хранение: от -25 до +70 °C
Температурный коэффициент		≤200ppm/°C
Установка		(Железнодорожный) DIN35, фиксация на кабине с винтами
Стандарты		ГБ/Т 13850

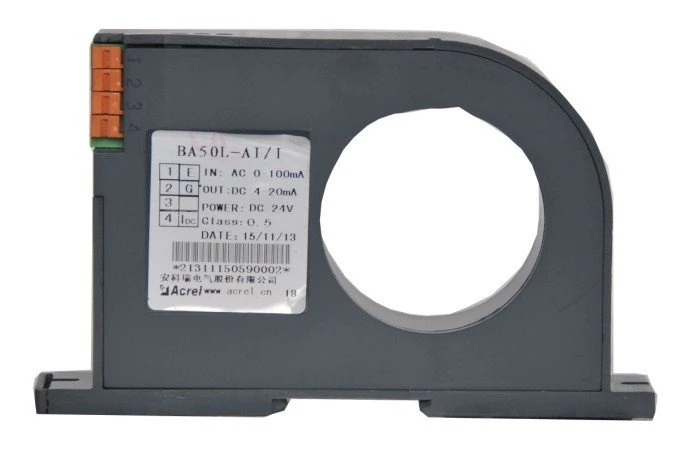

	BA50-AI/I ● Вход: ток утечки 0-1A ● Выход: DC 4-20 мА ● Измерение тока утечки ● Перегрузка: 1,2 раза больше номинального значения
BA20-AI/V ● Применение: промышленная автоматизация ● Вход: измерение переменного тока до 200 А ● Перегрузка: 1,2 раза от номинального значения ● Выход: DC 0-5V

● Более высокая точность ● более высокий уровень изоляции ● более высокий уровень безопасности ● более низкое потребление

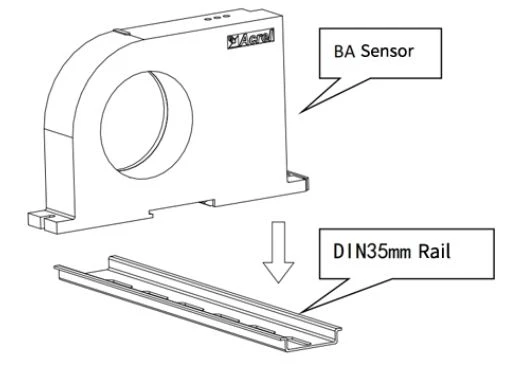

Выберите подходящее место для установки стандартной DIN35mm rail, и установите датчик BA на рейку;

На нижней панели шкафа выберите подходящее место для открытия двух резьбовых отверстий, соответствующих положению неподвижного отверстия установленного датчика; После установки датчика установите позиционирующий винт

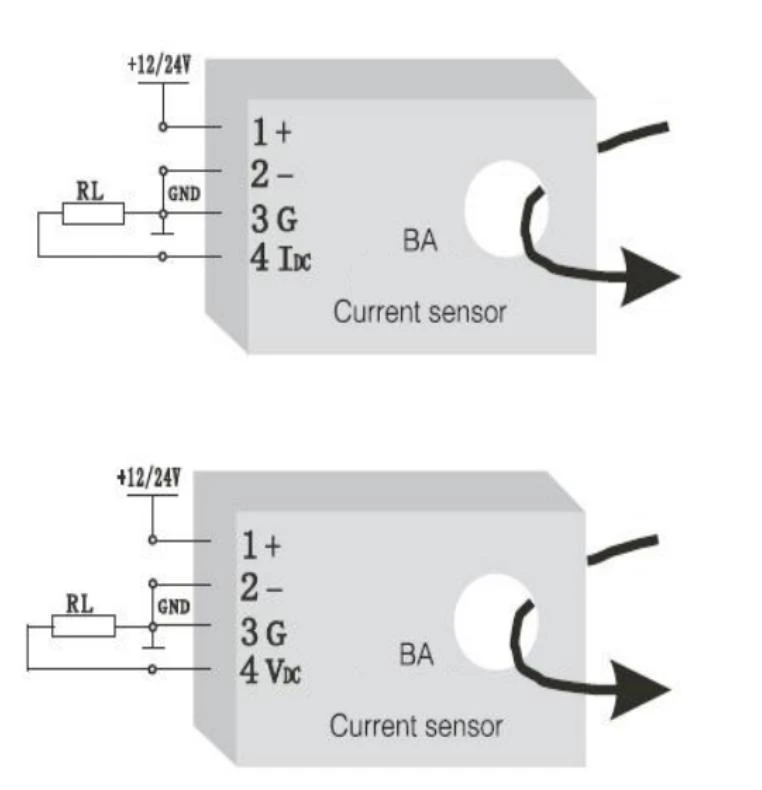

1 —— + Положительный источник питания (не обратный)

2 —— - Сила ЗЕМЛЯ

3 —— G(Выходной ток отрицательный, который можно разделить с блоком питания)

4 —— IDC (токовый выходной положительный), VDC (выходное напряжение положительное)
