Информация

Характеристика

1) Связь:RS485/Modbus-Rtu

2)Многоконтурный:Независимый 2-контурный выход A плюс B, 24 В постоянного тока

3) Рейтинг U и I:U: 220 В/380 В переменного тока I: 5 А

Функция

· Независимые 2-цепные трехфазные шины главной линии A плюс B: напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности, активная энергия, реактивная энергия, напряжение нуль-земля, ток утечки, ток нулевой последовательности, общий содержание гармоник (THD), гармоники 2-63, температура окружающей среды и влажность.

·8 входов состояния переключения,

·4 выхода состояния переключения, 2 контроля утечек

·3 канала связи RS485

Монтаж

DIN 35 мм

Размер (Д*Ш*В):

180*90*45

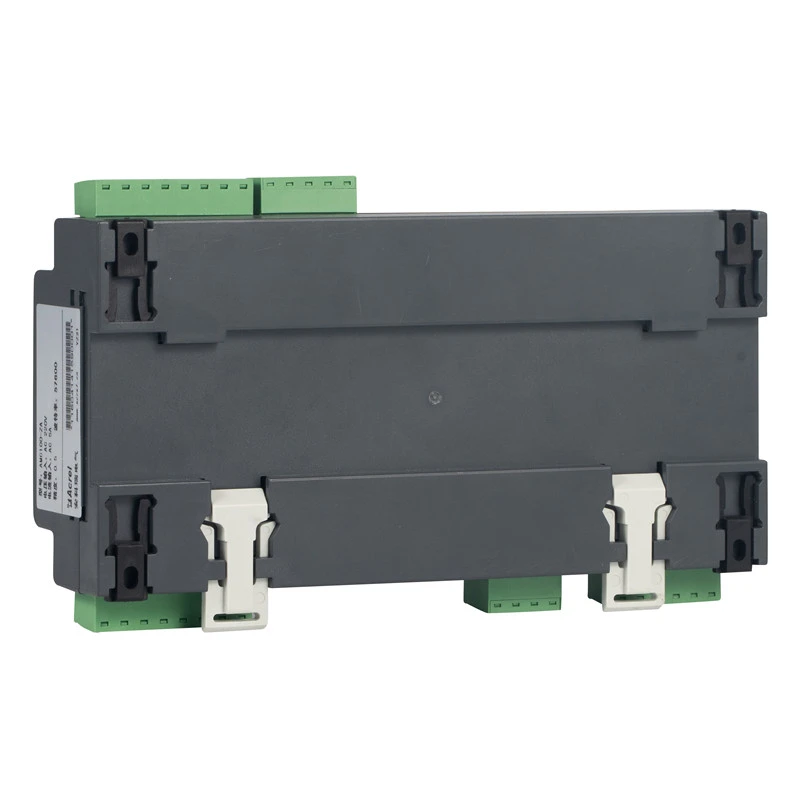

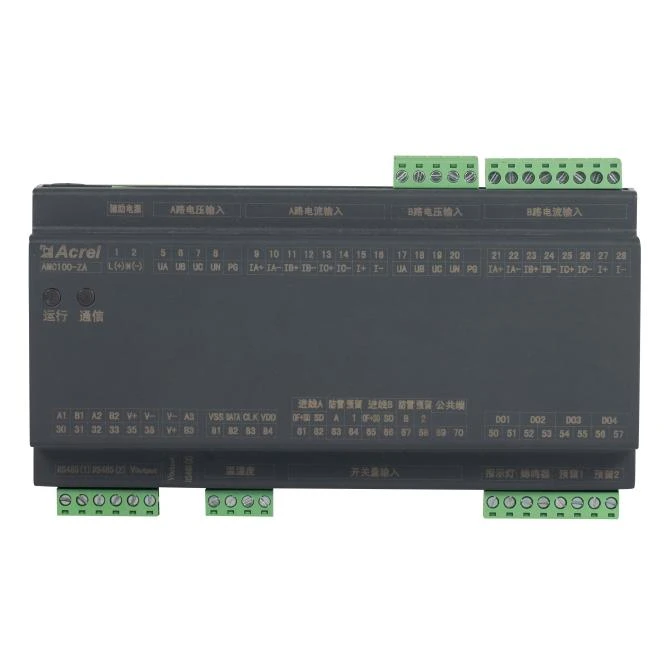

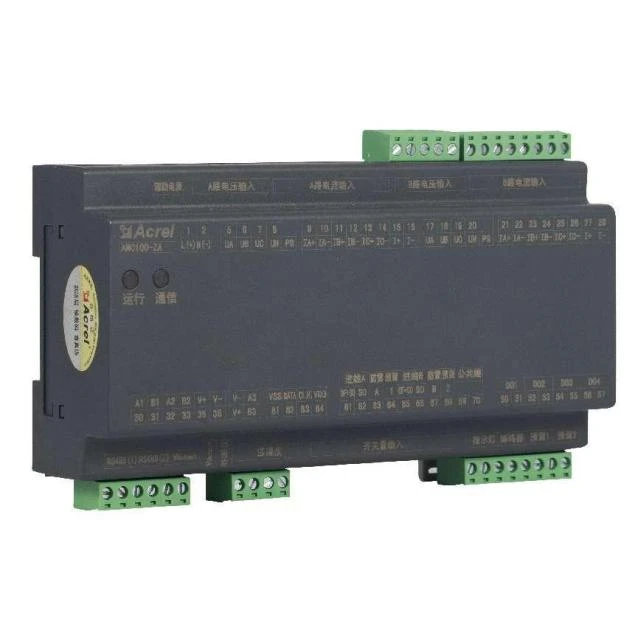

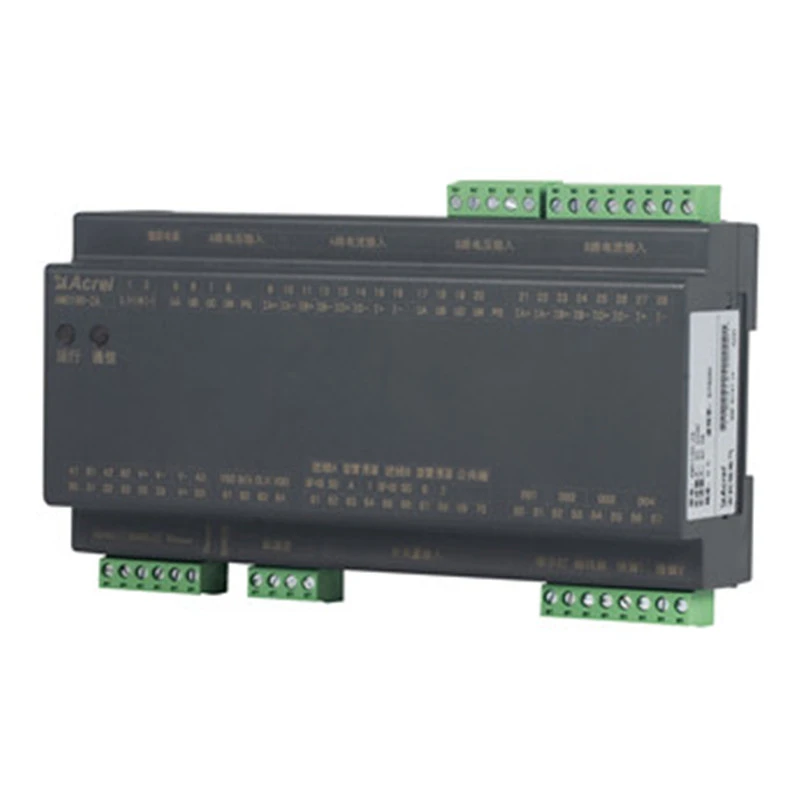

Внешний вид

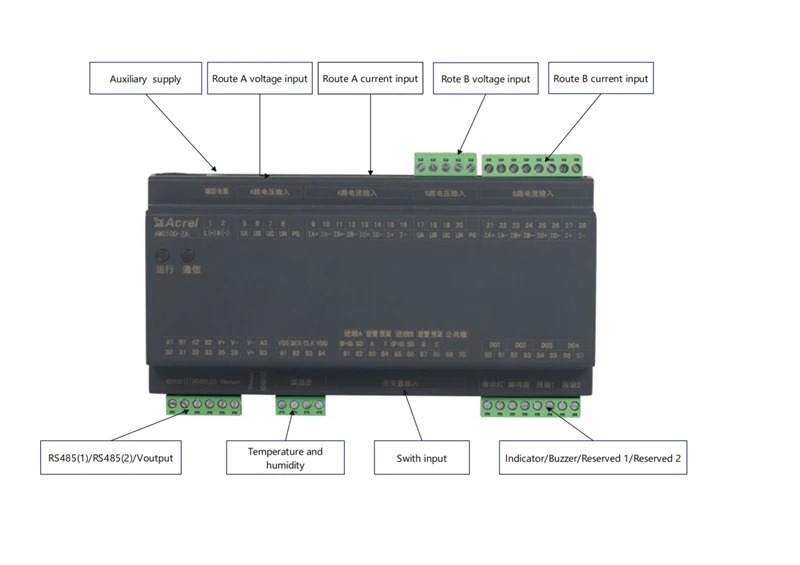

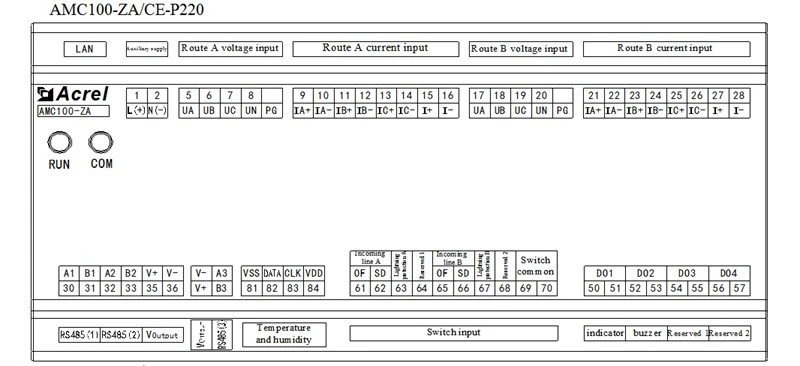

Электропроводка

Параметр

Распределительная система		переменного тока
Напряжение шины	Номинальное напряжение	220V
	Диапазон измерения	±20 процентов
	Перегрузка	Мгновенное напряжение 2 раза/сек.
Текущая входная цепь	Рейтинг	Вторичный 5А
	Диапазон	0-6A
	Перегрузка	Непрерывно 1,2 раза, мгновенно 10 раз/сек.
Точность	Входящая линия	Уровень напряжения/тока {{0}}.2, активная мощность/уровень энергии 0,5, реактивная мощность/уровень энергии 1
	Температура	±1 градус
	Влажность	±5 процентов
Частота		переменного тока45-65Гц
Вспомогательный источник питания		AMC100-ZA: сигнал на получение мощности (не более 15 Вт) AMC100-ZA-P220: независимый источник питания 220 В AMC100-ZA-P24: постоянный ток 12-24 Независимый источник питания В
Изоляционное сопротивление		Сопротивление изоляции между всеми клеммами и токопроводящими частями корпуса не менее 100 МОм.
Выход переключателя		4 канала 3А 250В переменного тока/3А 30В постоянного тока
Вход переключателя		8 сухих узлов
Коммуникация		1 изолированный RS485/Modbus-RTU к фоновой системе 1 RS485/Modbus-RTU к сенсорному экрану 1 RS485/Modbus-RTU для подключения нисходящего модуля Дополнительный 1-канальный канал связи Ethernet
Монтаж		Установка на рейку DIN35 мм или на нижнюю пластину.

Цитата

Форма	Тип	Функция	FOB Шан Хай (ДОЛЛАР США)
	АМС100-ЗА	Мониторинг параметров полной мощности двойной входной цепи трехфазного переменного тока A плюс B, 8 входов состояния переключения, 4 выхода состояния переключения, 2 контроля утечек, 1 обнаружение температуры и влажности, 3 порта связи RS485.	148
	АМС-FA30	Контролируйте параметры полной мощности в общей сложности 30 ветвей сдвоенных розеток переменного тока A плюс B и 1 линии связи RS485.	133
	АМС-FA48	Контролируйте параметры полной мощности в общей сложности 48 ветвей сдвоенных розеток переменного тока A плюс B и 1 линии связи RS485.	177
	АМС-ФАК30	Контролируйте параметры полной мощности и состояние переключателя в общей сложности 30 ветвей сдвоенных розеток переменного тока A плюс B и 1 линии связи RS485.	177
	АМС-ФАК48	Контролируйте параметры полной мощности и состояние переключателя в общей сложности 48 ветвей сдвоенных розеток переменного тока A плюс B и 1 линии связи RS485.	237
	АМС100-ЗД	Контролирует напряжение, ток, мощность и электрическую энергию 2 независимых входящих линий A и B, 8 коммутационных входов, 4 коммутационных выходов, 1 детектора температуры и влажности и 3 каналов связи RS485.	148
	АМС100-FD30	Мониторинг параметров полной мощности двух исходящих линий постоянного тока A плюс B в общей сложности в 30 ответвлениях и 1 канале связи RS485.	133
	АМС-ФД48	Мониторинг параметров полной мощности двух исходящих линий постоянного тока A плюс B в общей сложности в 48 ответвлениях и 1 канале связи RS485.	177
	АМС100-FDK30	Контролируйте параметры полной мощности и состояние переключения (активное) двойной розетки постоянного тока A плюс B, 30 ветвей и 1 канал связи RS485.	177
	АМС100-FDK48	Мониторинг параметров полной мощности и состояния переключения (активного) двойной розетки постоянного тока A + B, 48 ветвей и 1 линии связи RS485.	237
