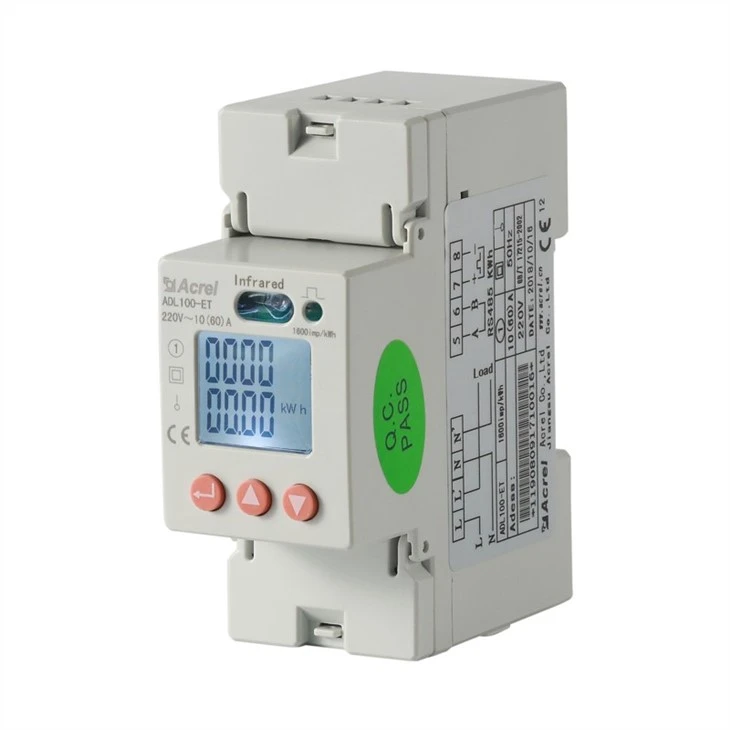

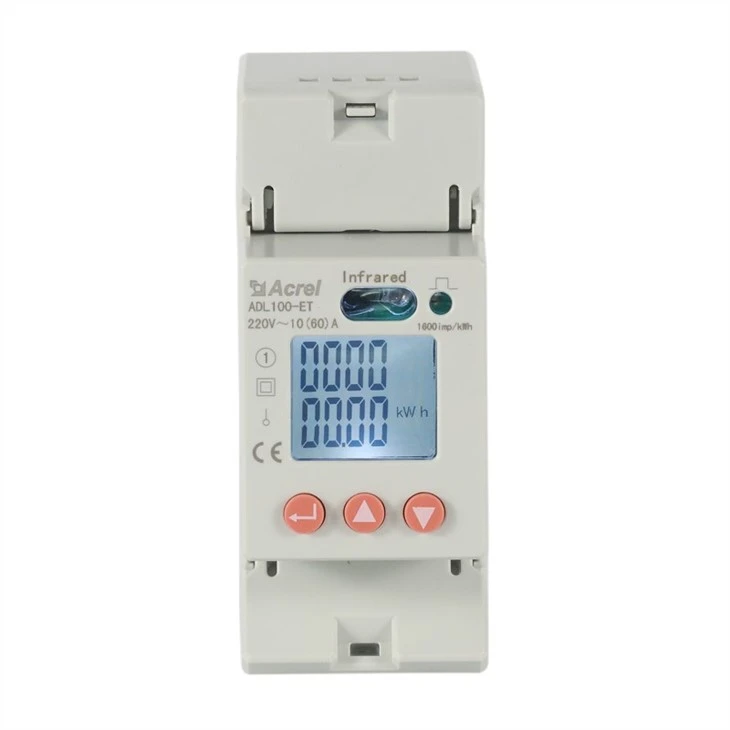

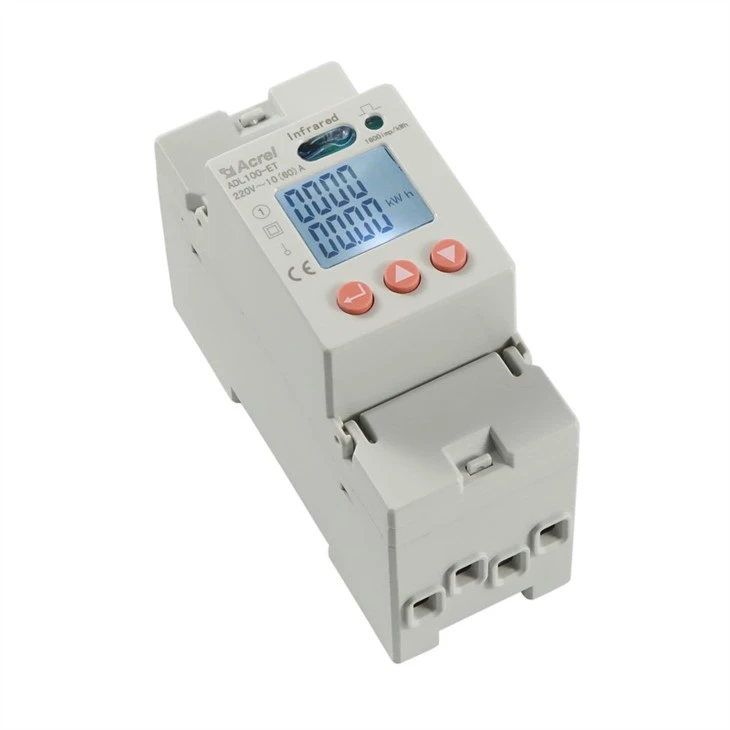

Однофазный счетчик кВтч

● Опорное напряжение: 220 В переменного тока
● Входной ток: 10（60）A
● Компактный размер
● Измерение различных параметров электроэнергии
● Многотарифный/гибкий тариф
● RS485 (MODBUS-RTU)

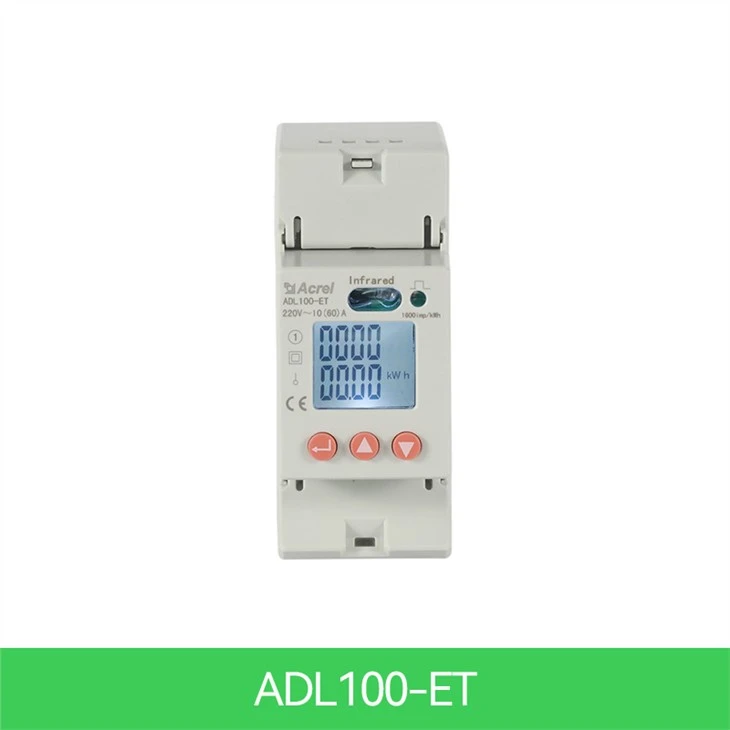

● Модель: ADL100

Описание

Однофазный электросчетчик ADL100 предназначен для однофазного измерения активной энергии в системах низкого напряжения, в то же время он может измерять электрические параметры, такие как напряжение, ток, мощность и т. д. Также можно выбрать RS485. Этот счетчик электроэнергии имеет такие преимущества, как меньший объем, высокая точность, хорошая ЭМС, простота установки и т. д. Все счетчики соответствуют соответствующим техническим требованиям к электронным счетчикам электроэнергии в стандартах IEC62053-21, IEC62053-22.

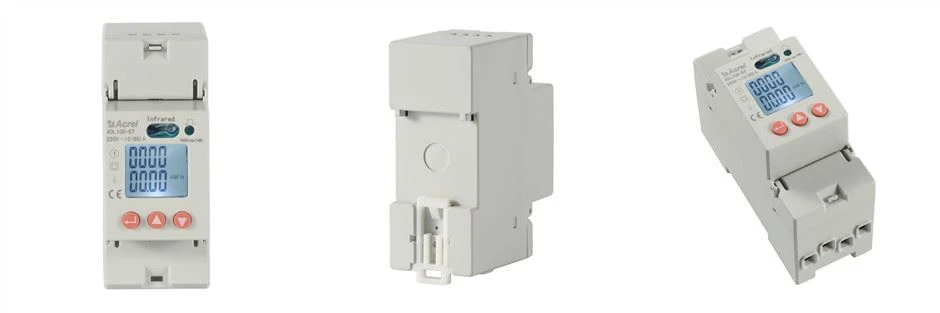

Появление

1.1

Параметр

Входное напряжение	Опорное напряжение	Переменный ток 220 В
	Опорная частота	50 Гц
	Потребляемая мощность	<10VA
Входной ток	Основной ток	10A
	Максимальный ток	60A
	Пусковой ток	4‰фунт
	Потребление	<4VA (Maximum current)
Эффективность измерения	Точность измерения	1класс
Эффективность измерения	Диапазон измерения	000000.00~99999999кВтч
Точность часов		Ошибка Меньше или равно 0.5s/d
Активный импульс	Ширина импульса	80±20мс
Активный импульс	Постоянная импульса	1600 имп/кВтч,светодиод
Коммуникация	Интерфейс	RS485(А+,В-)
	Режим подключения	Экранированные витые пары проводников
	Протокол	MODBUS-RTU

Функция

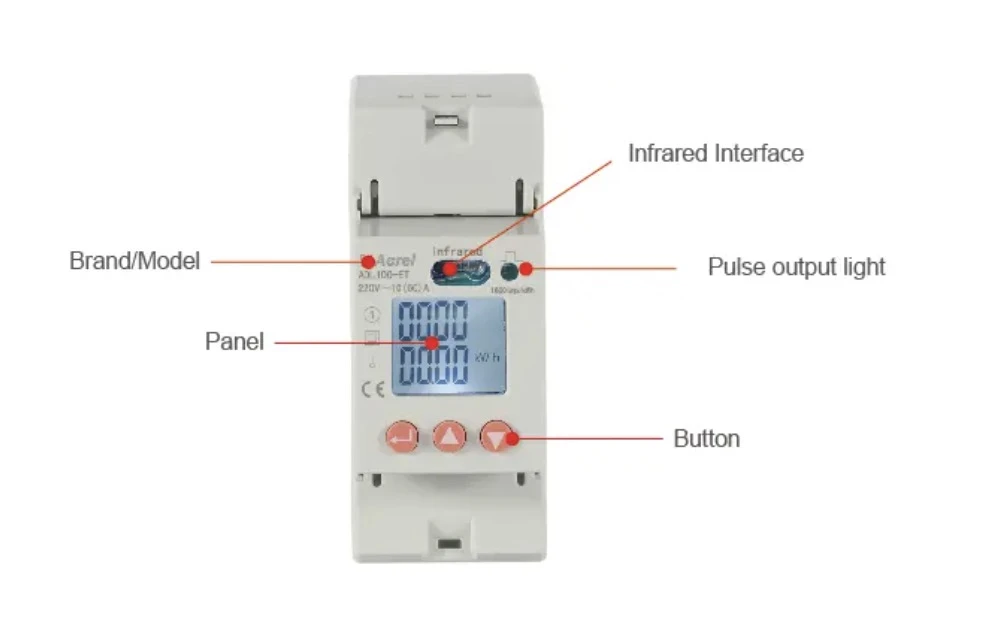

intro

Функция	Описание функции	Функция обеспечивает
Измерение кВтч	Однофазный активный кВтч (положительный и отрицательный)	■
Измерение электрических параметров	Напряжение, ток, активная мощность, реактивная мощность, полная мощность, коэффициент мощности и частота	■
ЖК-дисплей	8-битный ЖК-дисплей	■
Программирование клавиш	3 клавиши для настройки параметров, таких как код, адрес, скорость передачи данных, многотарифность и протокол связи	■
Импульсный выход	Активный выходной импульс энергии	■
Многотарифный	Адаптируйте 4 часовых пояса, 2 списка временных интервалов, 14 временных интервалов по дням и 4 тарифных ставок	□F
Коммуникация	Интерфейс связи: RS485, Протокол связи: MODBUS-RTU	□C
Коммуникация	Инфракрасная связь	■

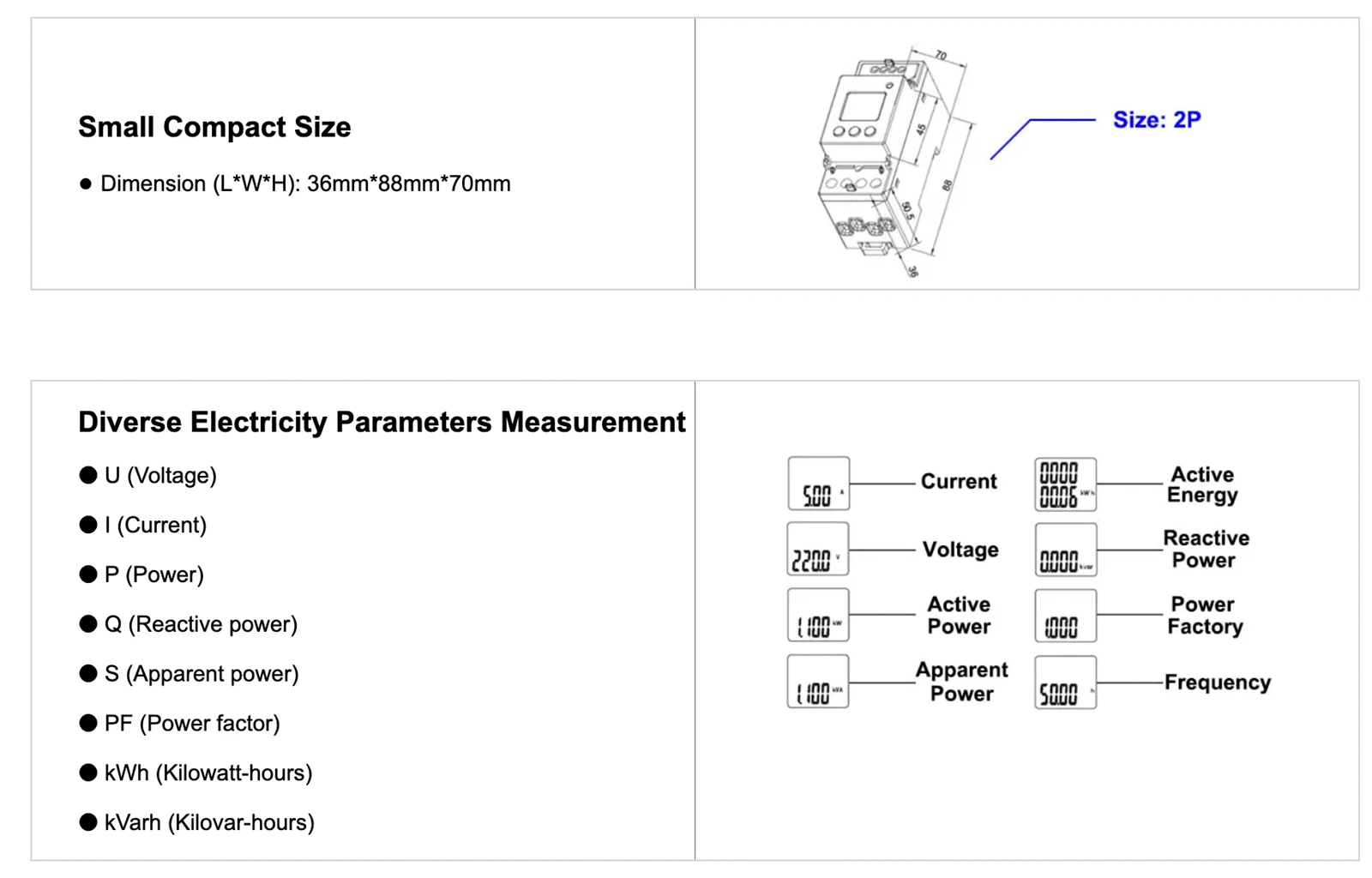

function-min

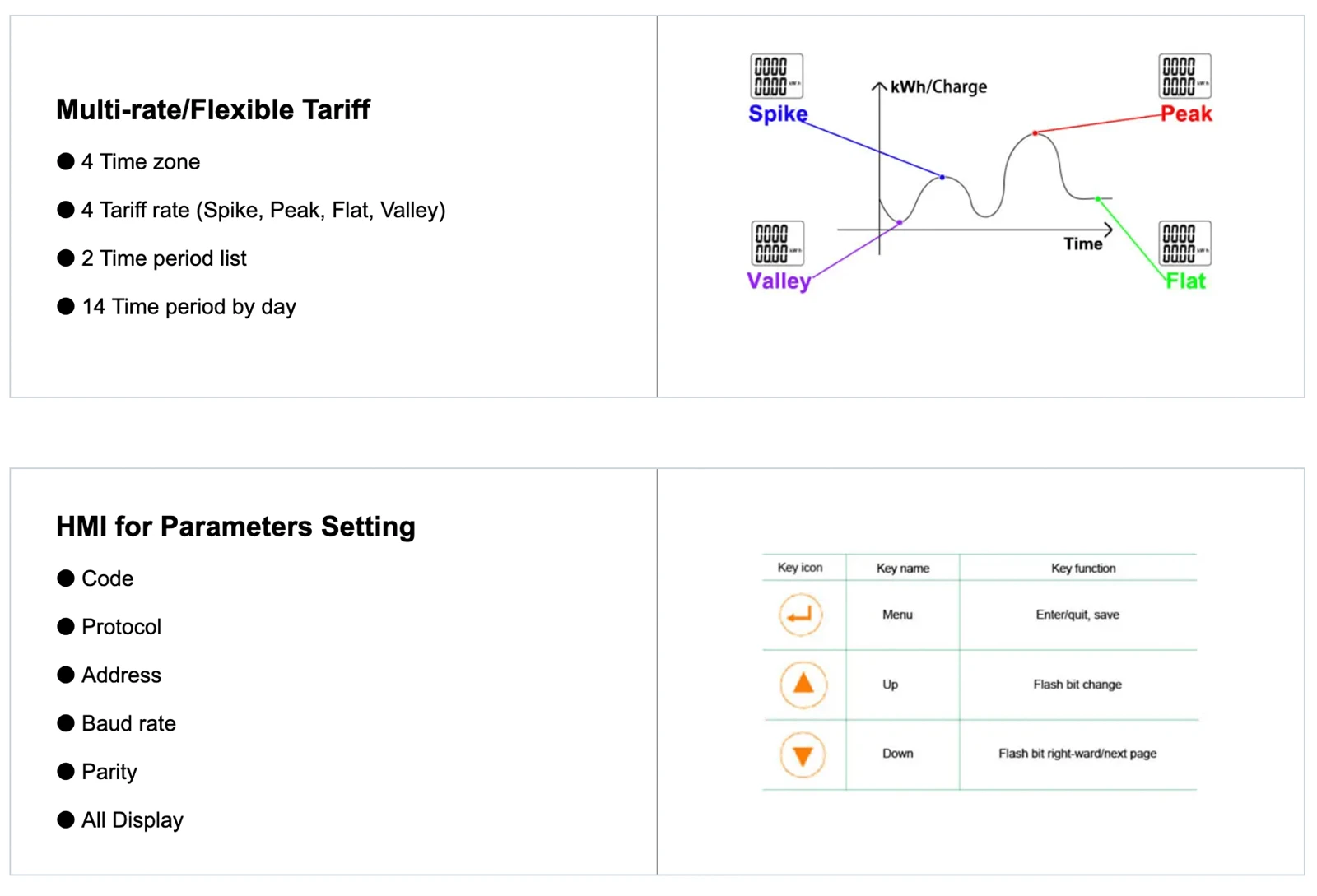

function2-min

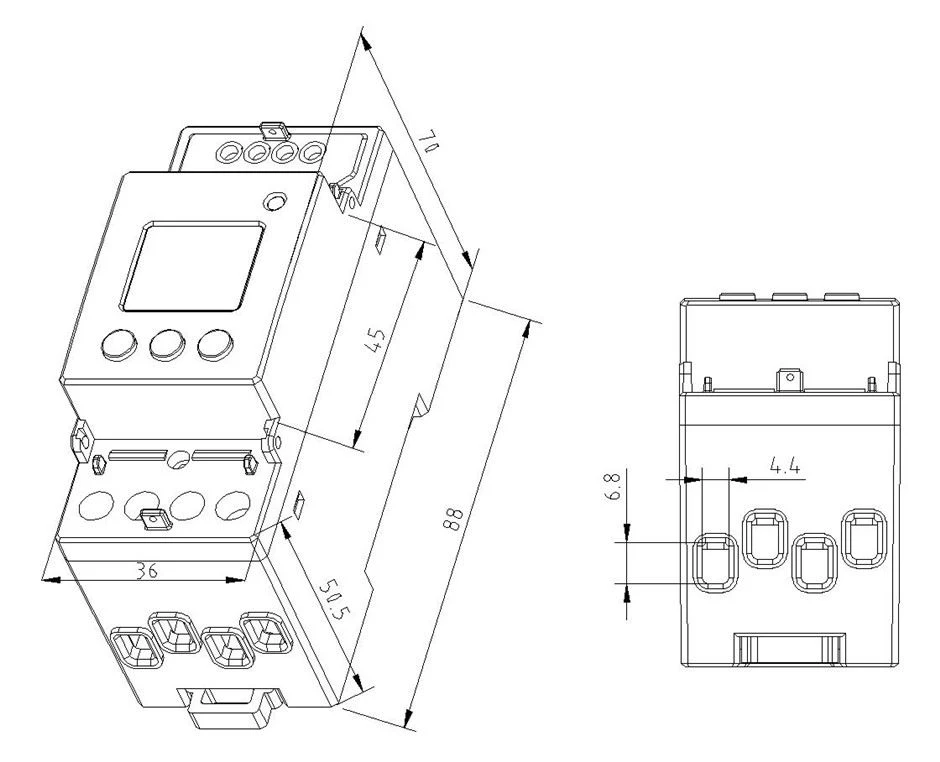

Размеры

1.2_

Размеры прибора

Примечание: крутящий момент не должен превышать 4.0Н·м.

1.3

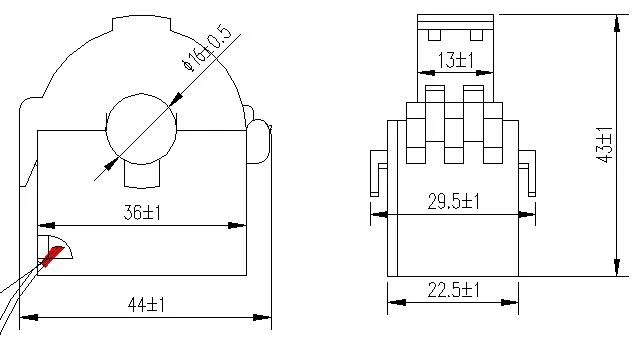

Внешние размеры трансформатора

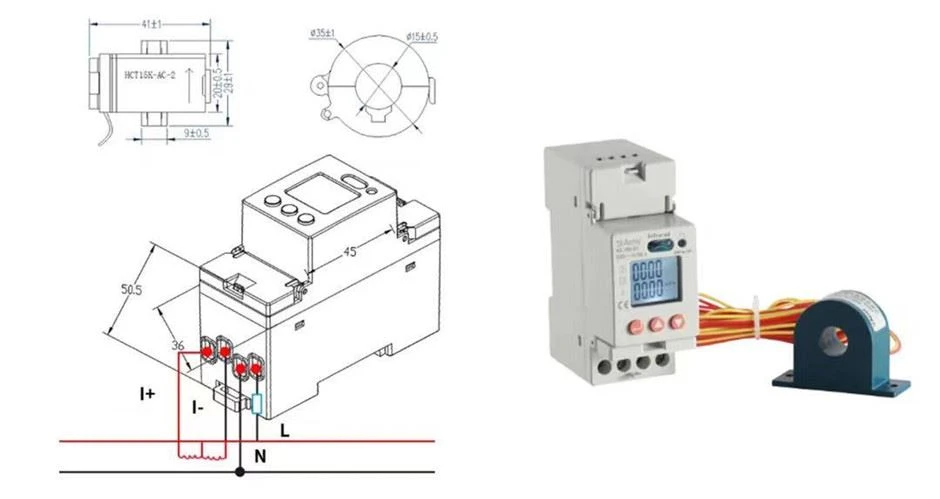

Проводка

1.4_

1.5

10(60)A

Однофазный электросчетчик ADL100 использует метод прямого подключения. Пожалуйста, обратите внимание на направление входа и выхода при подключении и затяните винты, чтобы предотвратить ненормальную работу счетчика.
