Описание

Серия ASJ реле действия конечного тока, низковольтного разрыва цепи или низковольтного подрядчика может быть компенсирована для комбинированного устройства производства конечного тока, которое в основном применяется для распределительной цепи системы TT и TN с переменным током 50 Гц, номинальным напряжением 400 В или ниже.

Реле действия серии ASJ конечного тока применяется в защите от замыкания на землю для электрической цепи, чтобы предотвратить повреждение оборудования и пожарную аварию электрооборудования, вызванную током замыкания на землю, кроме того, оно также может обеспечить косвенную контактную защиту от риска поражения электрическим током.

Внешность

Параметр

Технический параметр		Индикатор
		Тип переменного тока	Тип A
Ввод	Номинальный ток остаточного действия	0,03, 0,1 , 0,3 , 0 , 0 ,5 (A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(А) примечание 3
	Ограниченное время без вождения △t	0,1,0,5(ы)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(s) примечание 4
	Номинальный остаток ток бездействия I△нет	50%I△n	50%I△n
	тактико-технические характеристики	простой синусоидальный переменный ток	простой синусоидальный переменный ток и пульсирующий постоянный ток
	частота	50Гц±5Гц	50Гц±5Гц
Ошибка действия		-20% ~ -10%I△n	-20% ~ -10%I△n
Выпуск	режим вывода	один из них является нормальным закрытием, а другой - для преобразование	один из них является нормальным закрытием или открытием, а другой - для преобразования
	контактная емкость	5A 250VAC 5A 30 В постоянного тока	AL1: 8A 250 В переменного тока 5A 30 В постоянного тока AL2: 6A 250 В переменного тока 5A 30 В постоянного тока
	режим сброса	на месте и на дальнем расстоянии Один	на месте, на дальних дистанциях и автоматический
Электропитание	диапазон напряжений	AC110V, AC220V (допустимо ошибка±10%)		AC110V, AC220V, DC85-270V (допускаемая погрешность±10%)
	рассеивание мощности	≤5Вт
Частота мощности Выдерживаемое напряжение		Эффективное значение переменного тока между блоком питания, входом и выходом: 2кВ/1мин
При нормальной работе	температура	рабочая температура: -20 °C ~ +55 °C Температура хранения: -30 °C ~ +70 °C
	влажность	≤95% относительной влажности, с конденсацией влаги и коррозионным газом
	высота над уровнем моря	≤2000м
	класс загрязнения	Третий класс
	категория установки	Тип III.

Функция

Тип

Основная функция

Способ установки

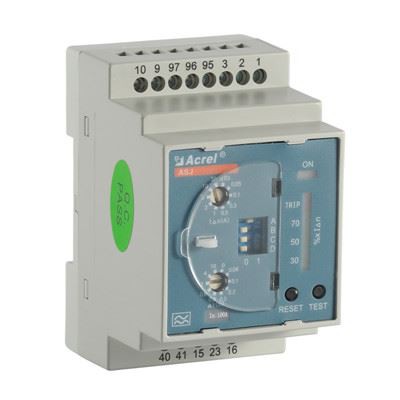

Фото

ASJ10-LD1C

1. Измерение остаточного тока типа AC;

2. Сигнал тревоги текущей линии пересечения;

3. Номинальный остаточный рабочий ток может быть измерен;

4. Может быть установлено ограничение времени без вождения;

5. Два комплекта релейного выхода;

6. С локальными и удаленными функциями «тест» и «сброс».

Рельсовое направляющее (TS35mm)

ASJ10-LD1A

1. Измерение остаточного тока типа А;

2. Отображение текущего процентного светового столбца;

3. Номинальный остаточный рабочий ток может быть измерен;

4. Может быть установлено ограничение времени без вождения;

5. Два набора релейного выхода (настраиваемые)примечание 1;

6. С локальными и удаленными функциями «тест» и «сброс».

Примечание 1: Функция настройки реле означает, что вы можете установить инициализацию и выходное состояние реле самостоятельно через набор кода на панели; руководство по конкретным настройкам можно найти в руководстве.
