Аннотация: Устройство беспроводного температурного оборудования Acrel напрямую передает значения температуры и влажности через приемопередатчик ATC600-C и датчик температуры ATE200, беспроводной датчик температуры и влажности AHE и подключается к ПЛК заказчика для управления связью.
1.Обзор проекта
У турецкого клиента есть проект, который должен изменить проводное измерение температуры PT100 на беспроводное и подключиться к ПЛК через коммуникационный порт нашего приемника 485 для автоматического контроля температуры.
2.Презентация продукта
Беспроводная температурная система Acrel подходит для внутренних распределительных устройств 3-35 кВ, включая встроенные распределительные устройства, распределительные устройства ручной тележки, фиксированные распределительные устройства и петлево-сетевые распределительные устройства. Он также подходит для низковольтных распределительных устройств 0,4 кВ, таких как фиксированные распределительные устройства и выдвижные распределительные устройства. Беспроводные датчики температуры могут быть установлены в любой точке обогрева в распределительных устройствах, устройство использует беспроводную технологию передачи данных для передачи данных о контролируемой температуре в режиме реального времени и отображает такие данные на ARTM-Pn локально. Кроме того, он может быть подключен к сети через порт RS485 для удаленного интеллектуального мониторинга.
Беспроводной датчик температуры и влажности AHE100 в основном используется для обнаружения температуры и влажности внутри оборудования, такого как распределительные шкафы среднего и высокого напряжения, клеммные коробки, кольцевые главные шкафы, коробчатые трансформаторы и окружающая среда распределительной комнаты. Модуль принимает специальную оболочку, которая имеет хороший вентиляционный эффект и изысканный внешний вид, который может эффективно защитить внутренние компоненты и увеличить срок службы.

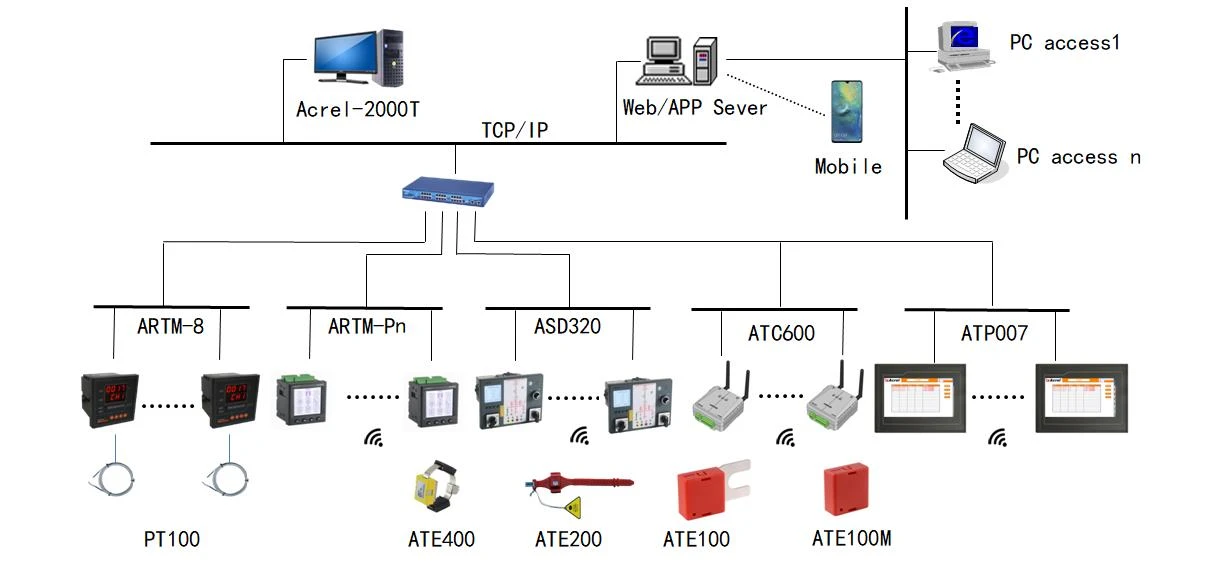

2.1. Топология сети
Рисунок 1
Рисунок 2

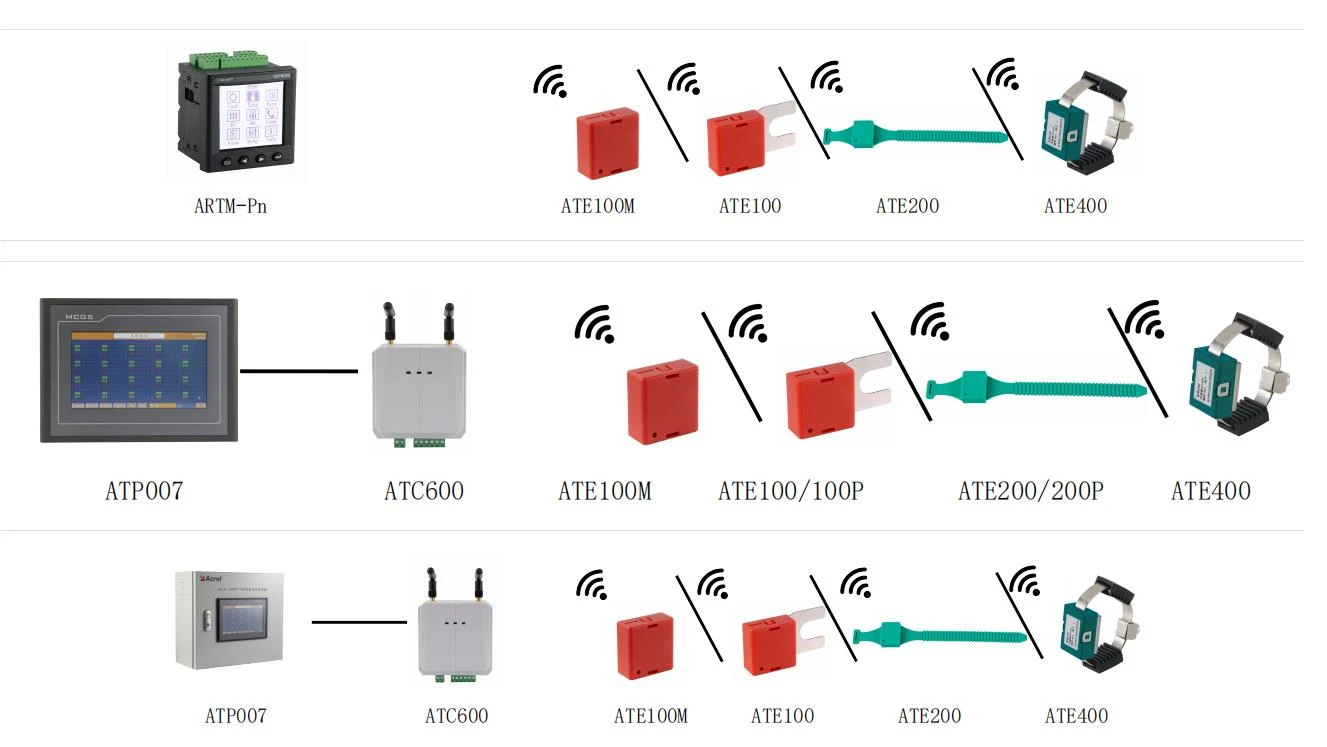

Соответствие сенсорного экрана: ATC600-C:
Примечание: Сенсорный экран подключен к ATC600-C через интерфейс RS485 для реализации централизованного отображения температуры и влажности, а один ATC600-C может принимать 240 датчиков температуры и влажности.

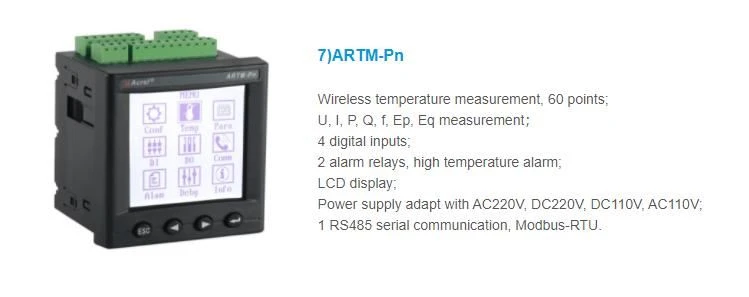

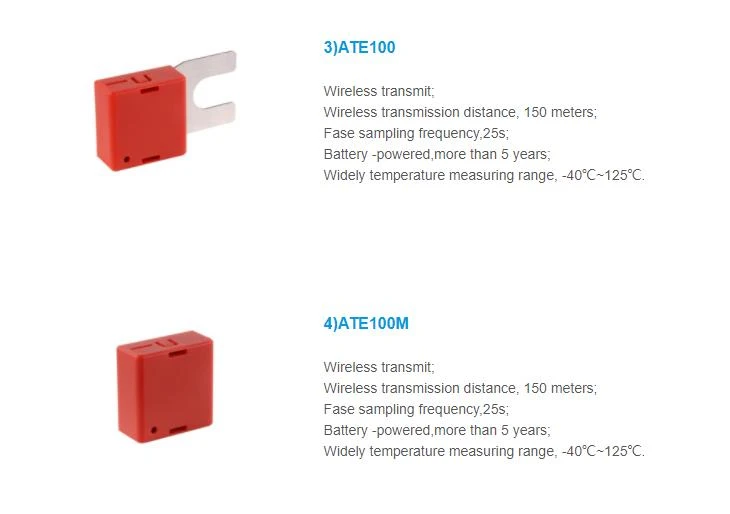

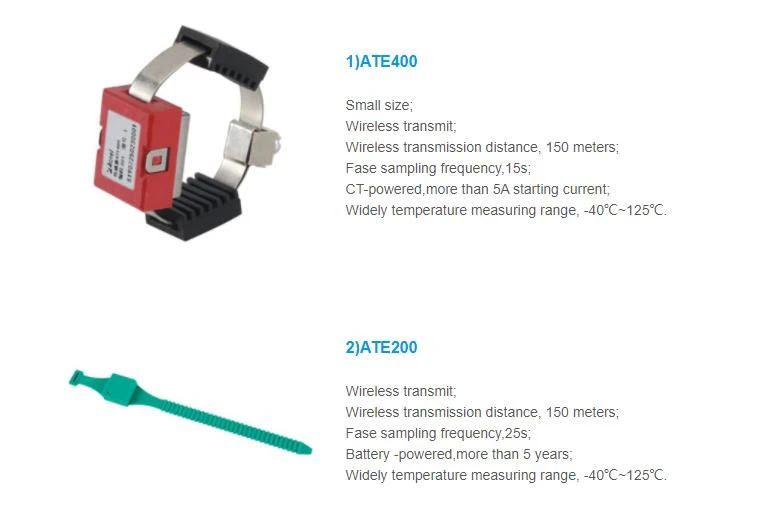

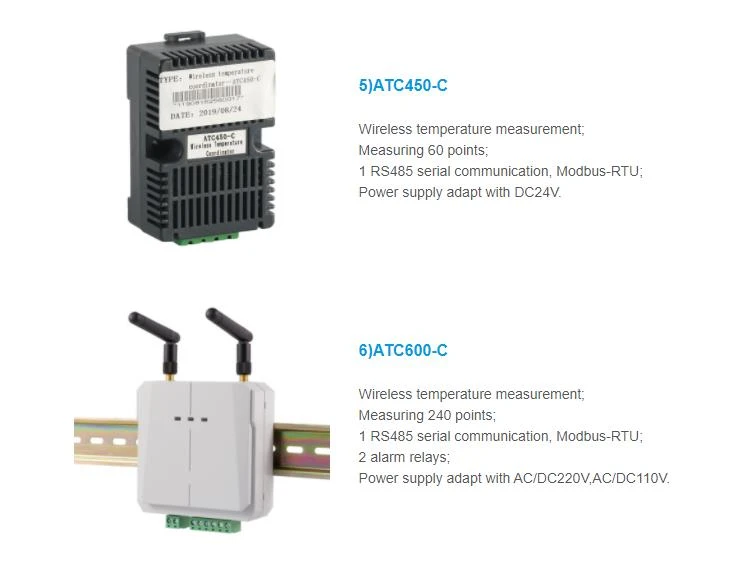

2.2 Сопутствующие товары

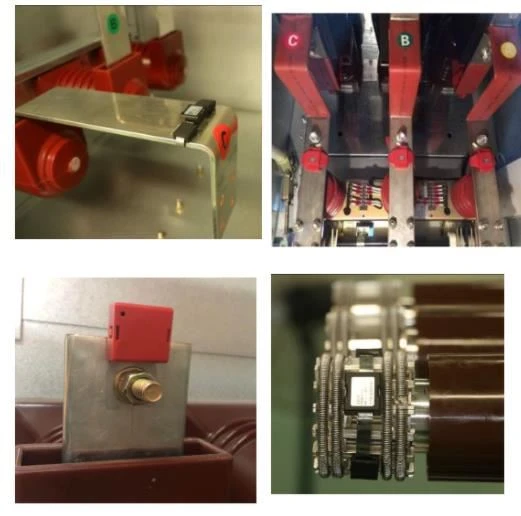

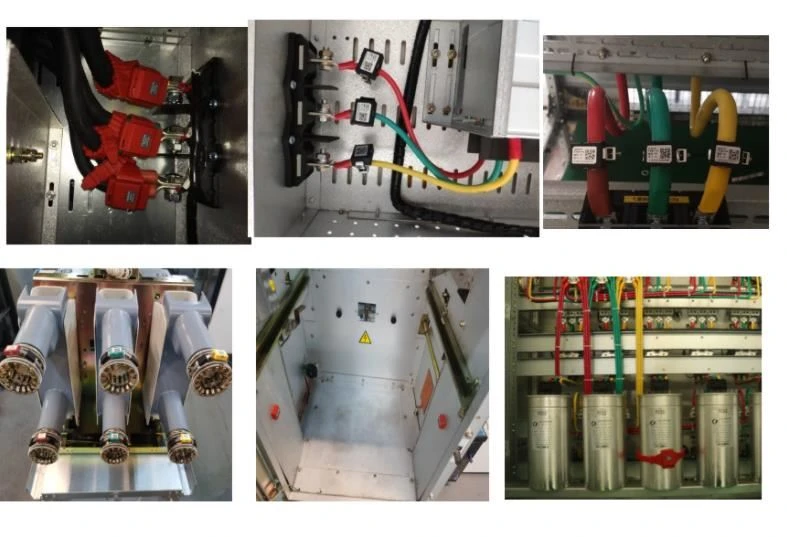

3.Установочный рисунок
