Acrel предоставляет решения для объектов зимних Олимпийских игр в Пекине

1.Общие сведения

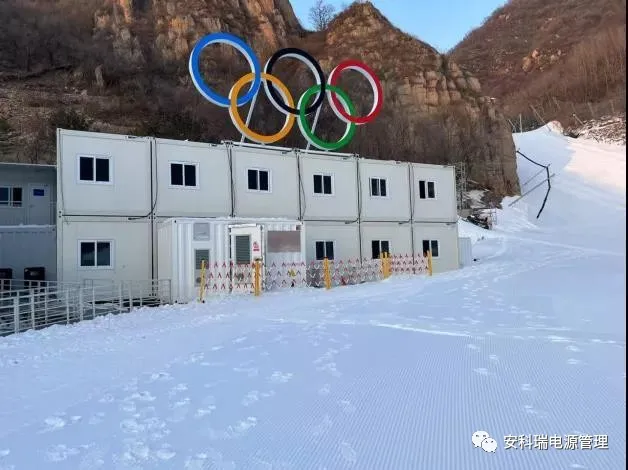

Зимние Олимпийские игры в Пекине торжественно откроются 4 февраля 2022 года. Это крупное знаковое событие в важном историческом узле моей страны. Это важная возможность показать имидж страны, развить страну и вдохновить национальный дух. По мере приближения грандиозного события, как важного базового условия проведения Олимпийских игр, строительство объектов для проведения зимних Олимпийских игр в Пекине всегда привлекало большое внимание, а стабильная и надежная работа системы электроснабжения и распределения объектов является главным приоритетом.

Наружная среда участка относительно сурова, а температура составляет всего минус 20 ° C. Чтобы обеспечить надежное электроснабжение, каждая штаб-квартира проводит испытания возможностей поддержки электроснабжения в соответствии с обязанностями по электроснабжению и тестирует задачи электроснабжения, основного источника питания и самостоятельного аварийного электроснабжения каждого объекта. Ситуация со снабжением, эксплуатация важных грузов, действия релейной защиты, план реагирования на чрезвычайные ситуации, запасные части, материально-техническое обеспечение и т.д. Acrel Electric предоставляет решения для интеллектуального мониторинга распределительных коробок и экологического регулирования в боксах для зимних Олимпийских игр, а также проводит онлайн-управление в режиме реального времени электропитанием и оборудованием для защиты питания, таким как кабельные ветки, блоки питания ATS и блоки питания ИБП. Периферийный вычислительный шлюз собирает электрические данные, температуру и влажность, конденсацию, контактную температуру и другие данные внутри внутренних и наружных шкафов распределения питания и автоматически настраивает их для достижения хороших условий эксплуатации, осуществляя интеллектуальный мониторинг от ИБП до низковольтного переключателя в конце места проведения зимних Олимпийских игр, чтобы своевременно обеспечить аварийную поддержку и повысить надежность электроснабжения.

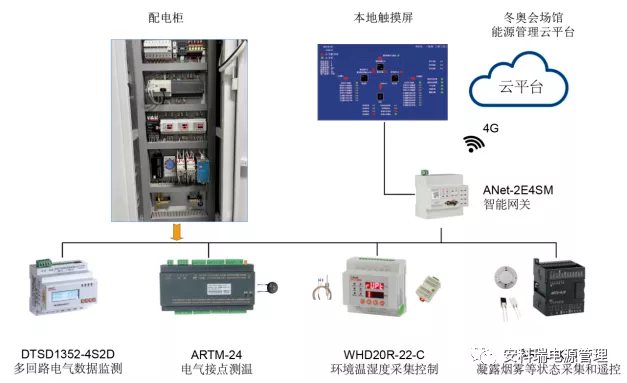

2.Структура системы

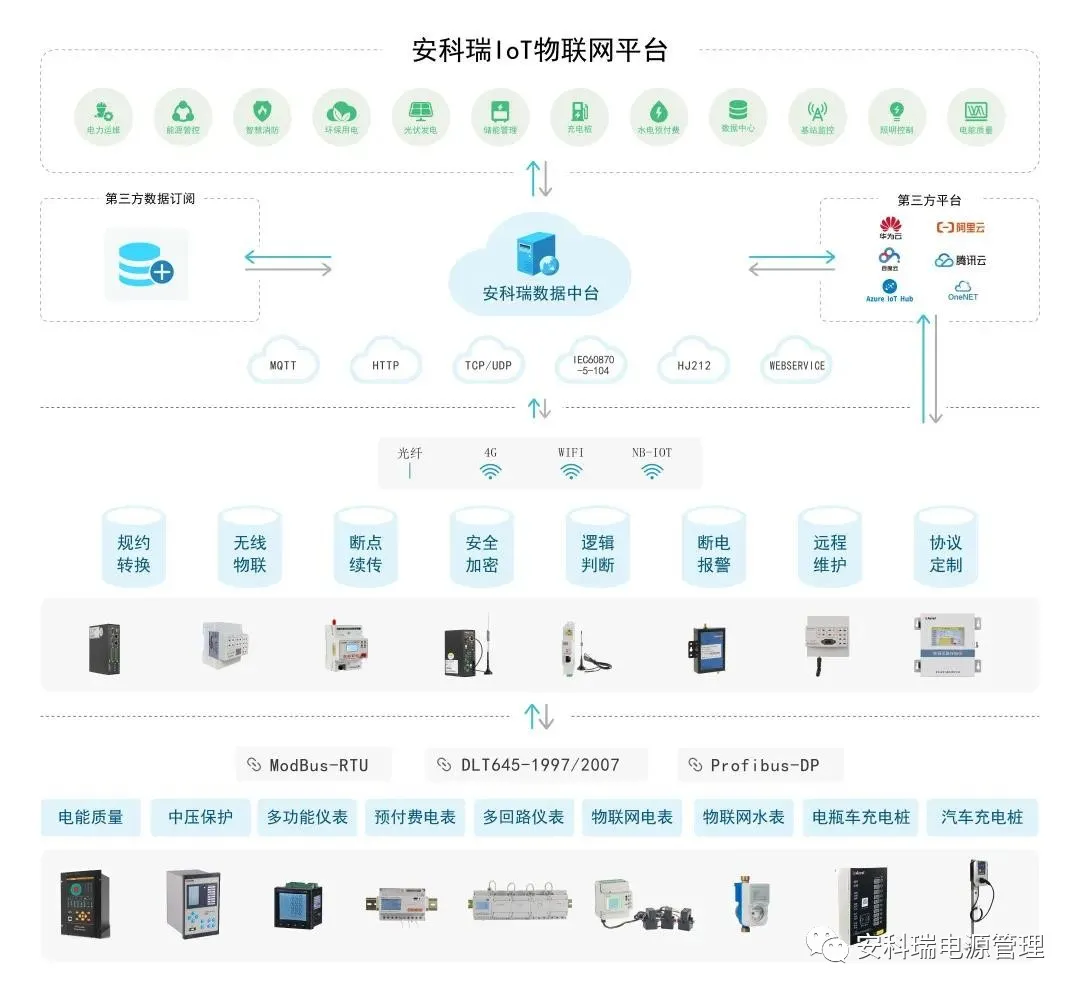

Систему можно разделить на три уровня: уровень полевого устройства, уровень сетевой связи и уровень управления платформой.

Полевой уровень устройства: включая DTSD1352-4S2D-MK, DTSD1352-4S2D, ARTM-24, WHD46-33-C, WHD20R-22-C, ARTU-KJ8 и другое оборудование для сбора электрической работы в внутренних и наружных распределительных коробках Параметры, температура электрического контакта, температура окружающей среды и влажность в коробке, конденсация, дым и другие данные, и может автоматически контролироваться встроенной логикой интеллектуального шлюза ANet-2E4SM для регулировки температуры и влажности для поддержания хорошая рабочая среда внутри распределительной коробки.

Уровень сетевой связи: включая интеллектуальный шлюз ANet-2E4SM. Шлюз активно собирает данные оборудования уровня полевого устройства и может выполнять преобразование протоколов, хранение данных и загрузку данных на локальный сенсорный экран и назначенный порт сервера через сеть 4G. Оборудование для контроля температуры и влажности.

Управление платформой: большая платформа для энергетического менеджмента на зимних Олимпийских играх.

3.Решение

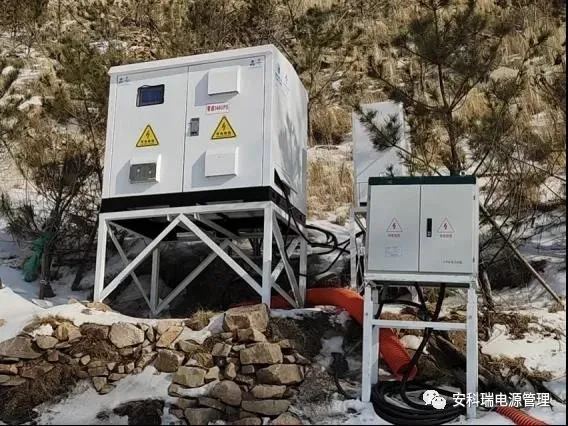

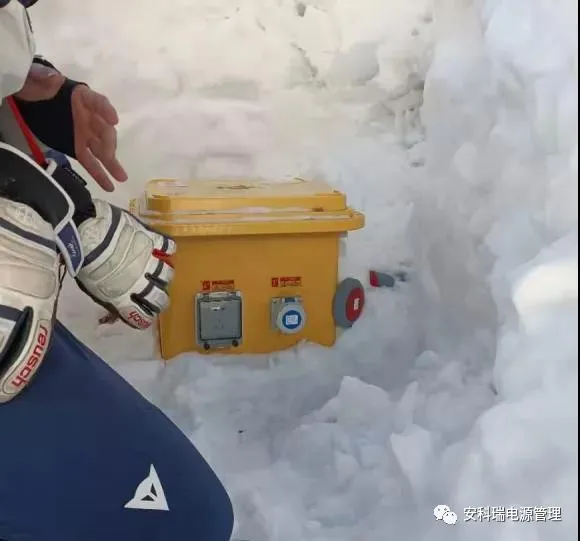

Объект в основном контролирует и контролирует три типа распределительных коробок, включая кабельные ответвления, автоматические коммутационные коробки питания ATS и блоки питания ИБП, чтобы обеспечить стабильную и нормальную работу распределительных коробок в суровых холодных условиях. Существует более 500 распределительных коробок этих трех типов, включенных в удаленный мониторинг, и решения для разных распределительных коробок также немного отличаются.

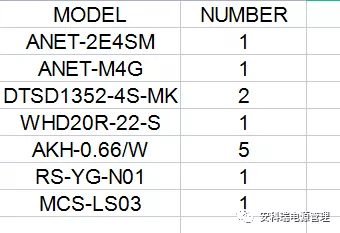

3.1Конфигурация устройств

3.2Функция реализации

Контролируйте электрические параметры цепи ответвления. Когда температура в коробке слишком низкая, нажмите сигнал тревоги и начните нагрев. Кабельный разъем над сигнализацией температуры.

Конденсат обнаружен для запуска дымовой сигнализации отопления и вентиляции Определение состояния блока питания розетки. Примите протокол IEC60870-5-104 для загрузки на платформу управления энергией на зимние Олимпийские игры через направленную сеть APN.

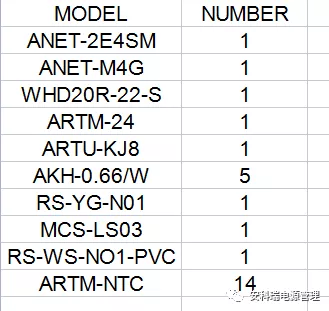

3.3Конфигурация устройств

3.4Функция реализации

Когда температура в коробке слишком низкая, нажмите сигнал тревоги и запустите нагревательный кабель разъема сбора температуры, над температурой сигнализации. Обнаруживается сигнализация конденсации и активируется вентиляция отопления Дымовая и температурно-влажностная сигнализации. Примите протокол IEC60870-5-104 для загрузки на платформу управления энергией на объектах зимних Олимпийских игр через направленную сеть APN

3.5Конфигурация устройств

3.6Функция реализации

Когда температура в коробке слишком низкая, нажмите сигнал тревоги и запустите нагрев Внутренняя сигнализация о превышении температуры Конденсация нагрева Аккумуляторная батарея аномальная сигнализация Инвертор неисправности сигнализации. Примите протокол IEC60870-5-104 для загрузки на платформу управления энергией на объектах зимних Олимпийских игр через направленную сеть APN

4. Обслуживание на месте

Открытие зимних Олимпийских игр неизбежно. Чтобы обеспечить нормальную работу системы распределения электроэнергии на месте, Acrel организовала для инженеров обслуживание на месте и техническую поддержку для победы в жесткой битве за защиту энергии для зимних Олимпийских игр 2022 года в Пекине.

Acrel уже много лет активно участвует в интеллектуальном распределении электроэнергии, и в настоящее время по всей стране работает более 14 000 решений. Компания накопила большой опыт от терминальных датчиков, шлюзов периферийных вычислений до облачных платформ, а также предоставляет поддержку данных и решения для слабых звеньев в системах распределения питания в различных средах для повышения надежности электроснабжения. Acrel поможет на этот раз практическими действиями. Зимние Олимпийские игры прошли с полным успехом.
