Описание продукта
Измерительный трансформатор тока Acrel имеет диапазон измерения первичного тока 5-3000 А, уровень точности 0,2 класса или 0,5 класса, преобразует высокое значение тока в 5 А или 1 А, предназначен для промышленных измерений и может использоваться вместе с биллинговым электрическим счетчик энергии, и измерение является точным и надежным. |
В нашем трансформаторе для измерения тока используется перекидная конструкция, красивый внешний вид и удобная проводка. Материал откидной крышки выбран из прозрачного поликарбоната, что позволяет четко видеть проводку вторичного провода. Круглое комбинированное отверстие может использоваться в качестве сигнала переменного тока для прохождения через компоненты установки кабеля и сборной шины и обычно используется в сочетании с электрическими измерительными приборами.

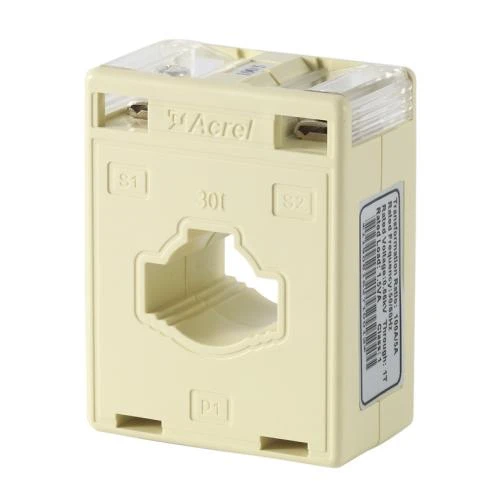

Появление
![]() | ![]() |
Параметры

Соотношение | Класс [ГГ] усилитель; Нагрузка (ВА/Ом) | Повороты | Тип шинопровода (мм)/кол-во | Диаметр (мм) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Габаритные размеры

Размер (мм) Режим | Габаритные размеры | Размер отверстия | Размер установки | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |
Эти сертифицированные CE трансформаторы тока позволяют пропускать один кабель, несколько кабелей или одну шину через отверстие трансформатора тока.
Использовать среду
● Номинальное рабочее напряжение переменного тока 0,66 кВ (эквивалентно 0,69 кВ переменного тока, GB156-2003)
● Номинальная частота 50-60 Гц
● Температура окружающей среды -30℃~70℃
● Высота ≤3000 м
● Выдерживаемое напряжение промышленной частоты 3000 В/1 мин 50 Гц
● Используется в местах, где нет прямого дождя или снега, серьезных загрязнений и сильной вибрации.
![]() | ![]() | ![]() |
