Описание продукта

Номинальное рабочее напряжение переменного тока 0,66 кВ

Номинальная частота 50-60Гц

Температура окружающего воздуха -30 градус -70 градус

Высота над уровнем моря Меньше или равна 3000 м.

Выдерживаемое напряжение промышленной частоты 3000 В/1 мин, 50 Гц

Используется на месте без прямого дождя и снега, без сильного загрязнения и сильных ударов.

Трансформаторы тока с разъемным сердечником можно легко установить в существующую энергосистему, не отключая измеряемый первичный проводник. Клиенты получат выгоду от снижения трудоемкости, снижения эксплуатационных расходов и повышения эффективности работы за счет использования высокой мобильности, ограниченного пространства или систем бесперебойного питания.

Параметр

Модель	текущий рацион (А)	Точность	Номинальная нагрузка (ВА)	Максимальный диаметр кабеля (мм)
АКХ-0.66/K-φ10	5 А/1,25 мА	0.5	10	φ10
	(10-20) А/5 мА
	(40-60) А/20 мА
АКХ-0.66/K-φ16	(20-50) А/10 мА	0.5	10	φ16
	(40-100) А/20 мА
	100 А/40 мА
АКХ-0.66/K-φ24	(60-200) А/20 мА	0.5	10	φ24
	(100-250) А/40 мА
	400А-100мА
АКХ-0.66/K-φ36	(100-200) А/10 мА	0.5	10	φ36
	(200-400) А/20 мА
	(300-600) А/100 мА
	400 А/40 мА
	600 А/75 мА
АКХ-0.66/K-φ24	(150-200) A/5(1)A	1	1	φ24
	(250-300) A/5(1)A		1.5
АКХ-0.66/K-φ36	(300-400) A/5(1)A	1	1.5	φ36
	(500-600) A/5(1)A	0.5	1.5
АКХ-0.66/K-φ50	(500-700)A/5(1)A	0.5	2.5	φ50
	（800-1000)A/5(1)A	0.5	5

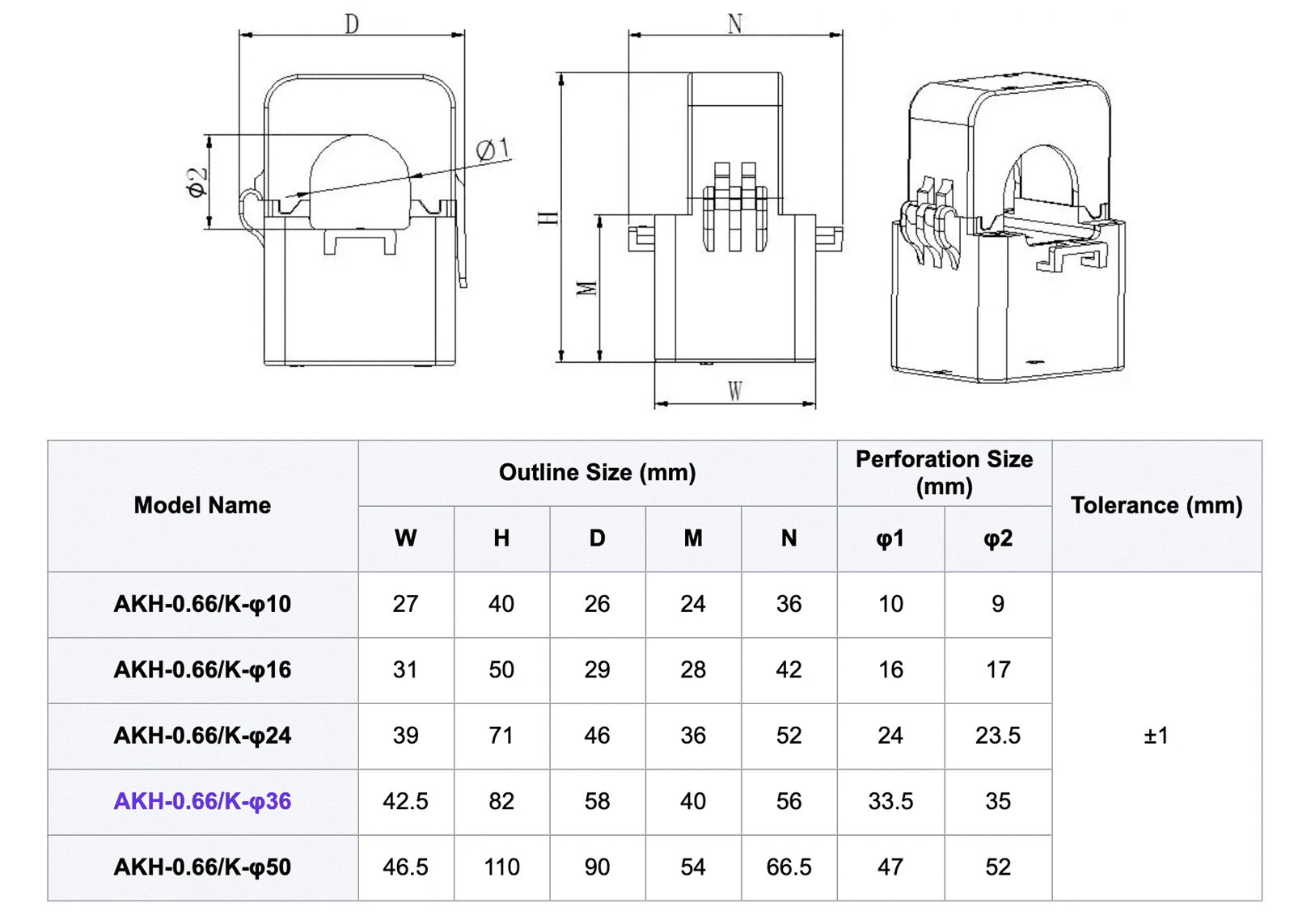

Диаметр

dimension

Приложение

Трансформатор тока (CT) используется для преобразования высокого переменного тока в небольшие, легко управляемые значения тока. При подключении к панельному измерителю или реле эти трансформаторы тока могут помочь измерить параметры тока и защитить оборудование.
