Абстрактный
Система распределения электроэнергии - это система электросети, которая состоит из разнообразного оборудования для распределения энергии и средств распределения энергии для преобразования напряжения и прямого распределения электроэнергии между конечными пользователями. Являясь частью энергосистемы, система распределения энергии напрямую сталкивается с конечными потребителями, и ее совершенство напрямую влияет на надежность и качество энергопотребления большинства пользователей, поэтому она занимает важное место в энергосистеме. Следовательно, во избежание серьезных аварий, таких как старение оборудования, выгорание оборудования, перебои в подаче электроэнергии, возгорание и взрыв оборудования из-за высокой температуры, долгосрочный мониторинг температуры каждого электрического узла позволяет избежать серьезных сбоев, которые могут привести к травмам персонала и экономическим последствиям. убыток для пользователей.
Ключевые слова: беспроводная система контроля температуры, беспроводной датчик температуры 433 МГц, беспроводной датчик температуры.
Обзор проекта
Этот проект представляет собой проект распределения электроэнергии на заводе на Филиппинах. Он используется в распределительном шкафу 32 кВ и должен быть оснащен устройствами для беспроводного измерения температуры, чтобы обеспечить безопасный мониторинг температуры. Температура рабочей среды датчика соответствует требованиям от -50 ℃ до +125 ℃. Выберите наш индукционный датчик мощности ATE400 CT и используйте трансивер ATC400 для подключения устройства отображения температуры. В целях безопасности и экономических выгод рекомендуется проводить мониторинг температуры в режиме реального времени на каждом электрическом узле в помещении для распределения электроэнергии.
Дизайн продукта
Оборудование для беспроводного измерения температуры ARTM-Pn было разработано в соответствии со Спецификацией на оборудование для беспроводного измерения температуры NB / T 42086-2016. Он подходит для внутренних распределительных устройств 3-35 кВ, включая встроенные распределительные устройства, ручные распределительные устройства, стационарные распределительные устройства и распределительные устройства петлевой сети. Он также подходит для низковольтных распределительных устройств 0,4 кВ, таких как стационарные распределительные устройства и распределительные устройства с выдвижными ящиками. Беспроводные датчики температуры могут быть установлены в любой точке нагрева в распределительных устройствах, устройство использует технологию беспроводной передачи данных для передачи данных о контролируемой температуре в реальном времени и отображает эти данные на ARTM-Pn локально. Кроме того, его можно подключить к сети через порт RS485 для удаленного интеллектуального мониторинга.
Существует три типа беспроводных датчиков температуры серии ATE и три способа монтажа соответственно: болтовый, с ремнем и с привязкой. Тип с болтовым соединением подходит для использования в соединениях между кабелем и шиной и соединениях между кабелем и разъединителем. Тип с ленточным креплением подходит для использования на подвижных и неподвижных контактах выключателя, кабельных муфт и шин. Связанный тип подходит для использования на подвижных контактах, шинах, кабелях и соединениях между шиной и кабелем.

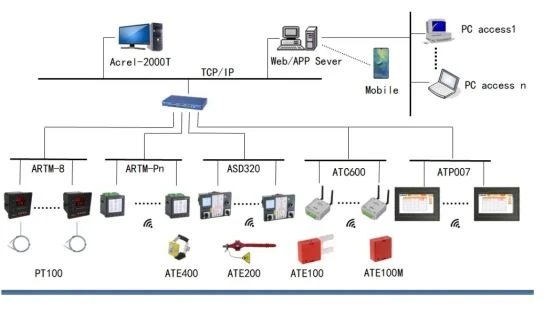

Сетевая тепология

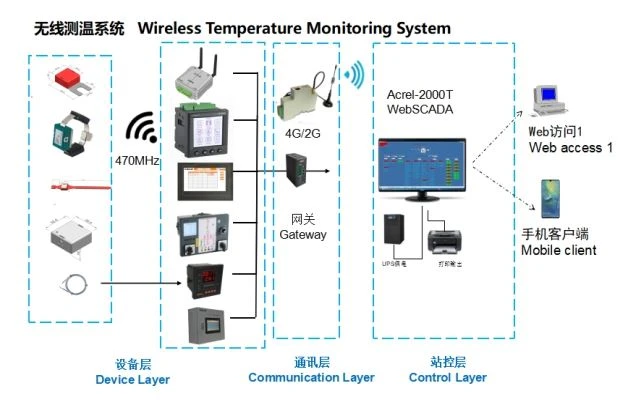

Беспроводная система контроля температуры подходит для внутренних распределительных устройств 3-35 кВ, включая встроенные распределительные устройства, ручные распределительные устройства, стационарные распределительные устройства и распределительные устройства с замкнутой сетью. Он также подходит для низковольтных распределительных устройств 0,4 кВ, таких как стационарные распределительные устройства и распределительные устройства с выдвижными ящиками.
Обмен информацией между беспроводным датчиком температуры и хостом осуществляется посредством беспроводных сигналов, что не влияет на изоляционные характеристики системы и является безопасным в использовании. Беспроводная система измерения температуры в основном применима в промышленной сфере. Он может контролировать температуру соединений высоковольтных кабелей и контактов высоковольтного распределительного шкафа в режиме реального времени, так что обслуживающий и обслуживающий персонал может удаленно контролировать состояние работы на месте.
Особенности беспроводной системы мониторинга температуры
(1) Беспроводной модуль измерения температуры безопасен и надежен, прост в установке и обслуживании. Он подходит для контроля температуры на высоковольтных и сильноточных контактах среднего переключателя. Структуру тестируемого устройства изменять не нужно.
(2) Вся беспроводная система измерения температуры может обмениваться данными по беспроводной сети, и передача сигнала удобна.
(3) Беспроводная система измерения температуры обладает сильной защитой от помех, а ее защитная способность от импульсных помех, быстрых переходных помех, электростатического излучения, излучения электромагнитного поля и т. Д. Достигла национального четырехуровневого стандарта, а работа оборудования не влияет на размыкание и замыкание выключателя среднего напряжения. Действия устройства защиты и срабатывания.
(4) Применение в промышленности (угольная, сталелитейная, нефтяная, химическая), на электростанциях, школах, больницах, муниципальном строительстве, на транспортных объектах (аэропорты, железнодорожные станции), коммерческих зданиях, выставочных и конференц-центрах, производстве фотоэлектрической энергии, новой энергии и другие поля.
Продукт
① Тип батареи Беспроводной датчик температуры
Форма | Тип | Функция |
| ATE100 | Беспроводной датчик температуры с болтовым соединением ， подходит для выхода шины и перекрытия кабеля. |
| ATE100M | Магнитный беспроводной датчик температуры ， установлен в контактах выключателя и шине. |
| ATE100P | Пассивный беспроводной датчик температуры привязного типа, IP68, подходит для использования вне помещений. |
| ATE200 | Пассивный беспроводной датчик температуры привязного типа, устанавливаемый в шинные и кабельные муфты. |
| ATE200P | Беспроводной датчик температуры с болтовым соединением, IP68, подходит для использования вне помещений. |
②CT Беспроводной датчик температуры
Форма | Тип | Функция |
| ATE400 | Пассивный беспроводной датчик температуры привязного типа, фиксируется сплавом. |
③Беспроводной трансивер
Форма | Тип | Функция |
| ATC450 | Беспроводной трансивер, может принимать данные от 60 ATE100 / ATE100M / ATE100P / ATE200 / ATE200P, 1 RS485 (Modbus-RTU) |
| ATC600 | Беспроводной трансивер, может принимать данные от 240 ATE100 / ATE100M / ATE100P / ATE200 / ATE200P ， 1 RS485 (Modbus-RTU) |
④Дисплей Терминал
Форма | Тип | Функция |
| АРТМ-Пн | Беспроводное устройство измерения температуры, может принимать данные от 60 датчиков ATE, 1 RS485，4DI / 2DO |
| АРТМ-8 | Интеллектуальный измеритель температуры ， 8 каналов измерения температуры (датчик PT100) |

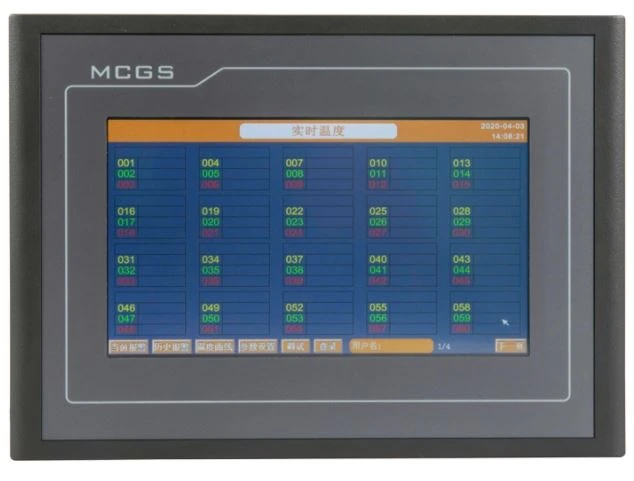

 | ATP007 / ATP010 | 7-дюймовый сенсорный экран 10-дюймовый сенсорный экран |

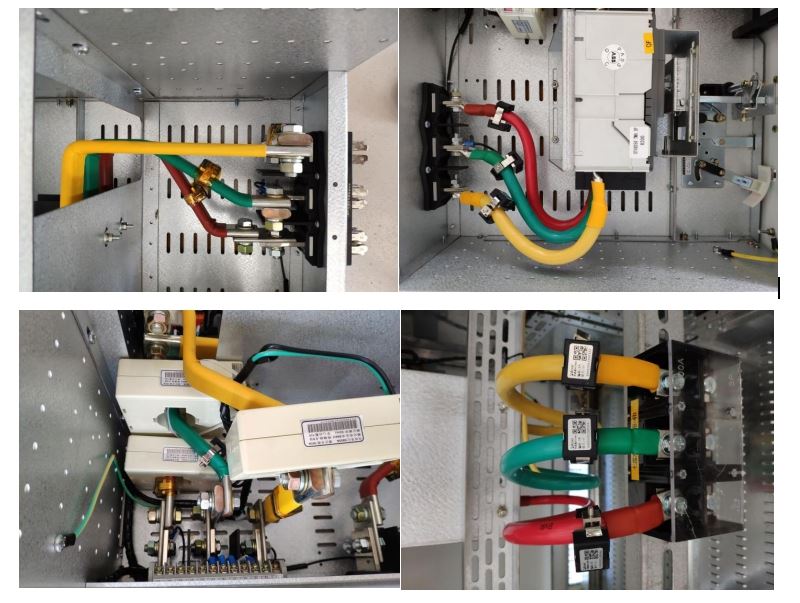

Установка
Заключение
В применении сегодняшних объектов распределения электроэнергии&# 39, безопасность распределения электроэнергии подстанций имеет первостепенное значение. Применение продуктов Acrel для беспроводного измерения температуры в электротехнике на заводе на Филиппинах может быть нацелено на распределительные шкафы высокого и низкого напряжения. Контролируйте температуру в точках электрического соединения, таких как соединения внахлестку, контакты выключателя, кабельные соединения и т. Д., Чтобы предотвратить чрезмерное сопротивление контакта, вызванное окислением, ослаблением, пылью и другими факторами во время работы и выделением тепла как скрытой опасности, а также температурой в сети. Мониторинг Он может повысить безопасность оборудования, своевременно, непрерывно и точно отражать рабочее состояние оборудования, избежать несчастных случаев, связанных с безопасностью, и снизить количество аварий с оборудованием.
