Абстрактный
В соответствии с принципом, характеристиками и режимом установки датчика тока Холла открытого типа, анализируется применение датчика тока Холла открытого типа в системе преобразования и распределения на заводе, чтобы предоставить пользователям решение. интеллектуальное распределение системы постоянного тока быстро.
Ключевые слова: датчик тока Холла открытого типа. Применение принципа работы распределительной системы постоянного тока.
Обзор
Система распределения постоянного тока обычно состоит из высокочастотного импульсного источника питания и батареи, которая используется для обеспечения надежного источника питания постоянного тока для управления, сигнализации, релейной защиты и автоматических устройств, аварийного освещения и т. Д. В системе постоянного тока. К нему предъявляются высокие требования к надежности, стабильности и качеству электроснабжения. Поэтому в российской системе постоянного тока мы подобрали используемый распределительный счетчик постоянного тока Холла. Во время преобразования системы постоянного тока отсутствует отключение электроэнергии, инженерная трансформация затруднена, и традиционный замкнутый датчик тока Холла или шунт не могут решить проблему. Следовательно, открытый датчик тока Холла может использоваться для решения проблемы измерения постоянного тока в проекте преобразования, чтобы обеспечить безопасную работу процесса преобразования без отключения электроэнергии.
Дизайн продукта
Конструктивные особенности
Датчик тока Холла с открытым ртом разработан на основе традиционного датчика тока Холла с закрытым ртом. Он имеет оригинальную структуру и красивый внешний вид. Все состоит из корпуса, железного сердечника, платы отбора проб и фиксированной смолы. Материал корпуса изготовлен из сплава ПК / АБС, который обладает характеристиками высокой термостойкости, высокой механической прочности и защиты окружающей среды. Сердечник изготовлен из ориентированного холодноклеенного стального листа кремнистой стали, который имеет характеристики стабильной работы, высокой механической прочности и чрезвычайно высокой магнитной проводимости. Зеленая вставная клемма используется для монтажной платы и внешней проводки, что удобно и надежно для проводки на месте. Конкретная структура показана на рисунках 1 и 2. Внешний вид продукта выполнен в раздельном исполнении. На рисунке 1 показан круглый проход, который подходит для прохода через систему постоянного тока, когда первичная шина является кабелем. , Рис. 2 квадратный проход, подходит для системы постоянного тока, когда первичная шина представляет собой медную шину. В зависимости от диапазона измерения первичного тока и требований к перфорации можно выбрать соответствующий тип продукта. Эта серия датчиков может измерять диапазон тока 20 ~ 20000 А, основную форму phi 20, 40, 60, 64 * 16, 85 * 27, 104 * 36, 140 * 50 и другие характеристики, как показано на рисунке 3. , подходит для различных приложений.

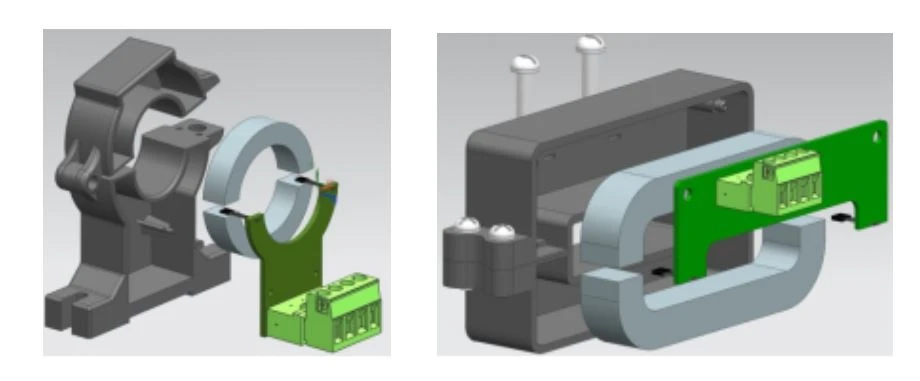

Рис.1 Схема кругового прохода Рис.2 Схема квадратного прохода

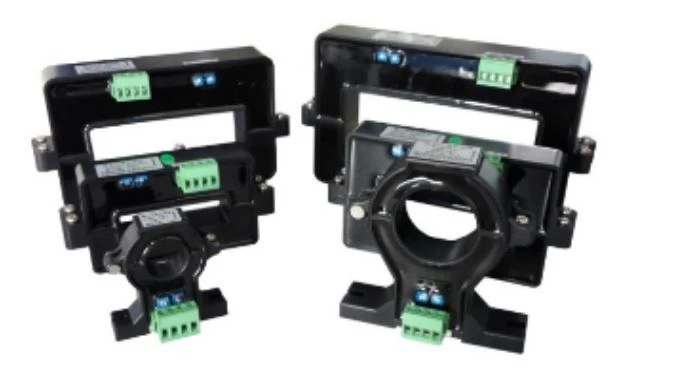

Рисунок 3 Датчик тока Холла открытого типа серии AHKC
Принцип работы
Датчик тока Холла на основе эффекта Холла, принцип электромагнитной индукции, конструкция датчика, по принципу может быть разделена на режим разомкнутого контура (прямой) и режим замкнутого контура (тип магнитного баланса), датчик тока холла открытого типа находится в традиционном разомкнутый контур (прямой) улучшен на основе датчика Холла, отличается от традиционного одноядерного, однокристального дизайна холла. Чтобы спроектировать раздельную структуру, железный сердечник отделен и установлен симметрично. Аппаратное обеспечение использует параллельный дополнительный дифференциальный вход двойных чипов Холла. Принцип действия датчика Холла открытого типа показан на рисунке 4:

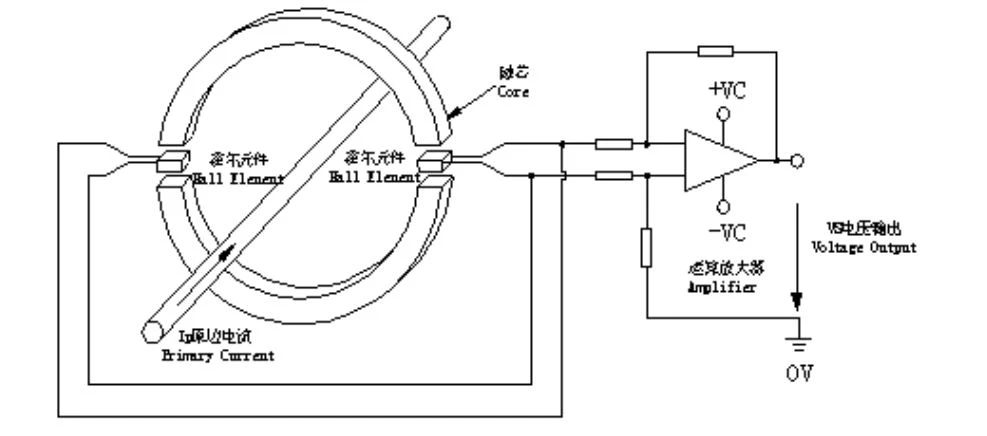

Рис.4 Принципиальная схема открытого датчика Холла
Когда ток первичной стороны IP протекает через длинный провод, будет создавать магнитное поле вокруг провода, размер магнитного поля пропорционален току через провод, магнитное поле, собранное в круге, через два элемента Холла в Измерение круглого воздушного зазора, две метки элемента Холла вместо этого помещены в одно и то же поле, выходной сигнал с дополнительными характеристиками выходного напряжения на выходе дифференциального усилителя, не только может подавлять помехи общего режима, но также влияние температурного дрейфа, выход напряжение VS точно отражает исходный боковой ток IP. Общий номинальный выход откалиброван как постоянный ток ± 5 В или постоянный ток 4-20 мА.
Установка продукта
Возьмите в качестве примера изделия с квадратными отверстиями, как показано на рис. 5, откройте крепежный винт датчика тока Холла открытого типа и снимите нижнюю часть датчика; Верхняя часть датчика тока Холла открытого типа загружена в первичную шину распределительной системы, а нижняя часть датчика закрыта. Крепежные винты и прокладки датчика проходят через крепежные отверстия верхнего и нижнего корпусов, а верхний и нижний корпуса датчика фиксируются вместе. Если возможна установка с отключением питания на месте, на бронзовой пластине могут быть открыты два соответствующих резьбовых отверстия в соответствии с требованиями к расстоянию между датчиками, и датчик фиксируется в резьбовом отверстии шины через заднее монтажное крепежное отверстие для завершения монтажа. установка датчика; Если на объекте требуется постоянная электрическая установка, между корпусом и бронзовой пластиной может быть встроена поддерживающая резиновая прокладка, чтобы датчик мог надежно работать в условиях вибрации. Весь процесс установки относительно быстрый и простой.

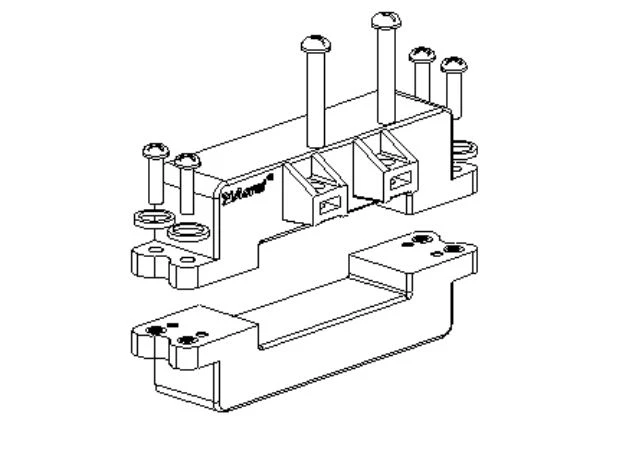

Рис.5 Схема установки продукта
Преимущества датчика Холла открытого типа
По сравнению с традиционным методом измерения постоянного тока, обычно применяемым с помощью шунта или трансформатора, датчик Холла открытого типа имеет следующие преимущества:
1) Высокая прочность изоляции первичной и вторичной стороны, изоляция до 12 кВ переменного тока;
2) Отсутствие вносимых потерь;
3) Хорошие динамические характеристики: время отклика менее 20 мкс, а скорость отслеживания Di / dt выше 20 А / мкс.
4) Нет необходимости разбирать оригинальный боковой кабель или шину во время установки. Он особенно подходит для трансформации и строительства оборудования, которое не теряет мощность.
Приложения для продуктов
Открытый датчик тока Холла в основном используется при преобразовании системы распределения постоянного тока на заводах, таких как преобразование системы питания постоянного тока на электростанциях, преобразование системы постоянного тока на подстанциях, преобразование комнаты связи, преобразование железнодорожных локомотивов и других проектах. Он может преобразовывать центральный пограничный сигнал постоянного тока системы в стандартный выходной сигнал постоянного тока ± 5 В или 4-20 мА. Он играет роль контроля и гальванической развязки и может использоваться с многоконтурными контрольными приборами или другими электрическими измерительными приборами.
Заключение
Открытый датчик тока Холла играет важную роль в применении системы постоянного тока из-за своей простой конструкции, удобной установки, надежной работы и других хороших возможностей применения, особенно в проекте ремонта.
