Абстрактный
Серии ATE и ARTM-Pn подходят для мониторинга в реальном времени температуры контактов выключателя, кабеля, сборной шины в шкафах высокого или низкого напряжения.
Обзор проекта
В рамках проекта в России необходимо контролировать температуру шин и кабелей в высоковольтном шкафу. Сравнив различные аспекты, заказчик обнаружил, что наши беспроводные датчики температуры серии ATE и беспроводное оборудование для измерения температуры ARTM-Pn, которые легко установить на большом расстоянии связи и имеют широкий спектр применений. Поэтому они решили использовать наше беспроводное оборудование для измерения температуры.
Дизайн продукта

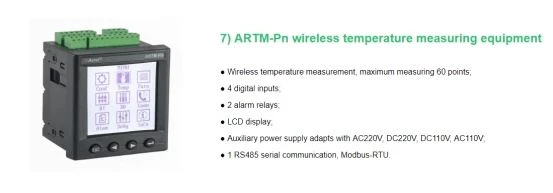

Оборудование для беспроводного измерения температуры ARTM-Pn было разработано в соответствии со Спецификацией на оборудование для беспроводного измерения температуры NB / T 42086-2016. Он подходит для внутренних распределительных устройств 3-35 кВ, включая встроенные распределительные устройства, ручные распределительные устройства, стационарные распределительные устройства и распределительные устройства петлевой сети. Он также подходит для низковольтных распределительных устройств 0,4 кВ, таких как стационарные распределительные устройства и распределительные устройства с выдвижными ящиками. Беспроводные датчики температуры могут быть установлены в любой точке нагрева в распределительных устройствах, устройство использует технологию беспроводной передачи данных для передачи данных о контролируемой температуре в реальном времени и отображает эти данные на ARTM-Pn локально. Кроме того, его можно подключить к сети через порт RS485 для удаленного интеллектуального мониторинга.

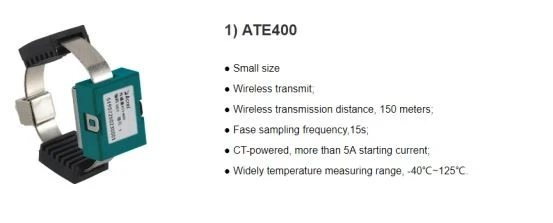

Существует три типа беспроводных датчиков температуры серии ATE и три способа монтажа соответственно: болтовый, с ремнем и с привязкой. Тип с болтовым соединением подходит для использования в соединениях между кабелем и шиной и соединениях между кабелем и разъединителем. Тип с ленточным креплением подходит для использования на подвижных и неподвижных контактах выключателя, кабельных муфт и шин. Связанный тип подходит для использования на подвижных контактах, шинах, кабелях и соединениях между шиной и кабелем.

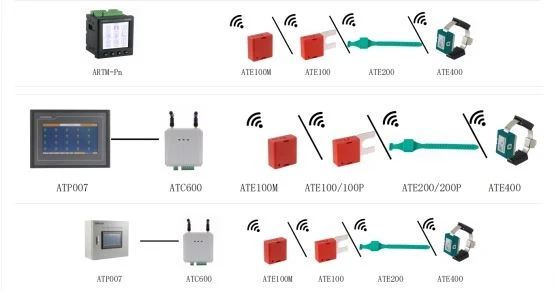

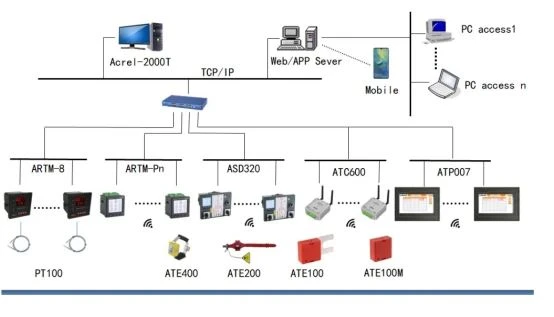

Сетевая тепология
Продукт

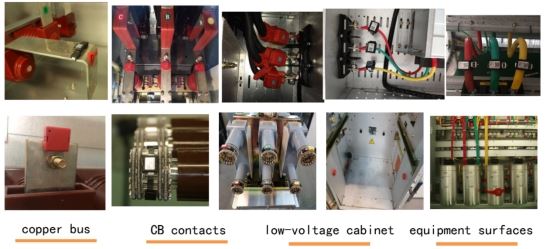

Установка
