Аннотация: В этой статье рассказывается о применении счетчика электроэнергии постоянного тока Acrel DJSF1352-RN на стороне постоянного тока фотоэлектрической системы в Нигерии. Он в основном используется для измерения постоянного тока в фотоэлектрической системе и взаимодействует с датчиком тока Холла для измерения, связи и управления схемной системой.
1. Обзор проекта
Компания расположена в Нигерии и является новой энергетической компанией. В основном занимается проектами по производству фотоэлектрической энергии в Африке. Заказчик хочет использовать измерители постоянного тока и датчики Холла для контроля тока и напряжения на стороне постоянного тока фотоэлектрической системы.
2. Измерители энергии постоянного тока DJSF1352-RN
DJSF1352-RN монтируемый на рейку измеритель мощности постоянного тока, предназначенный для телекоммуникационных базовых станций, зарядных станций постоянного тока, солнечных фотоэлектрических и других приложений, эта серия измерителей может измерять напряжение, ток, мощность, прямую и обратную энергию и т. Д. В системе постоянного тока. Фактическое использование сайта, вы можете измерить общую мощность, а также измерить энергию в течение определенного периода времени. Результаты испытаний могут использоваться для локального отображения, а также с промышленным контрольным оборудованием, компьютерами для формирования системы измерения и управления.
Счетчик может иметь инфракрасный интерфейс связи и интерфейс связи RS-485 и одновременно поддерживает протоколы Modbus-RTU и DLT645-97 (07). Счетчик может иметь релейный выход тревоги и функцию цифрового входа; вы можете установить соотношение , сигнализация и связь с помощью клавиш панели счетчика в соответствии с различными требованиями. Счетчик может иметь запись событий переключения (протокол Modbus), записи программирования и настройки событий (протокол 645), функцию мгновенного и временного замораживания данных (протокол 645), функция записи максимального и минимального значения напряжения и силы тока.

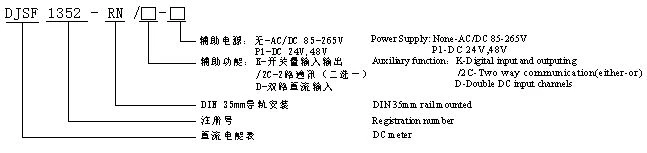

3. Тип и функция Описание
Примечание ： при выборе функции двойного входа постоянного тока （D） ， при использовании входа датчика тока Холла в
В канале тока должен быть предусмотрен модуль питания для питания второго датчика Холла; если функция D не предусмотрена, можно использовать встроенный источник питания электросчетчика.
технические параметры | Показатель | |||||
Вход | Номинальная стоимость | Диапазон входного напряжения | Текущий ввод | |||
0-1000 В постоянного тока | Датчик Холла: 0-20 мА, 4-20 мА, 0-5 В, 0-10 В и т. Д. | |||||
Перегрузка | 1,2 номинала (непрерывно); 2 раза номинальное / 1 секунда; | |||||
Потребляемая мощность | Напряжение: ≤0,2ВА, ток ≤0,1ВА | |||||
Класс точности | 1 класс | |||||
Функция | Отображать | 8-битный сегментный ЖК-экран (ЖКД) | ||||
Коммуникационный интерфейс | RS485 (два варианта) | |||||
Протокол связи | Modbus-RTU ， DL / T 645-2007 | |||||
Выключатель | Выход переключателя | 2 релейных выхода, 2 А / 30 В постоянного тока или 2 А / 250 В переменного тока | ||||
Переключить вход | 2 входа с сухим контактом | |||||
Импульсный выход | Второй импульсный выход, импульсный выход энергии | |||||
См. Дисплей SYS-> PLUS в настройках меню глюкометра. Например: счетчик отображает 100, что составляет 100 имп / кВтч. | ||||||
Источник питания | Диапазон напряжения | 85-265 В постоянного / переменного тока или 24 В постоянного тока (± 10%) или 48 В постоянного тока (± 10%) | ||||
Потребляемая мощность | ≤ 3W | |||||
Выдерживаемое напряжение промышленной частоты | Источник питания // Вход напряжения // Вход тока // Релейный выход и вход переключателя // Интерфейс связи // Импульсный выход 3 кВ / 1 мин. Электропитание // Релейный выход // Вход напряжения // Токовый вход 3 кВ / 1 мин. Импульсный выход // Коммуникационный интерфейс // Релейный вход 2 кВ / 1 мин. | |||||
Выдерживаемое импульсное напряжение | ± 6 кВ | |||||
Сопротивление изоляции | ≥ 40M Ω | |||||
Среднее время безбарьерной работы | ≥50000h | |||||
Окружающая обстановка | Температура | Нормальная рабочая температура: -25 ° C ~ +65 ° C; Предельная рабочая температура: -40 ° C ~ +70 ° C; Температура хранения: -40 ℃ ～ +80 ℃ | ||||
Влажность | ≤93% относительной влажности, без конденсации, без агрессивных газов | |||||
Высота | ≤2500m | |||||
4. Трансформатор тока Холла с разъемным сердечником.
Тип | Номинальный ток | Номинальная мощность | Измерительная апертура | Источник питания |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20мм | ±15V |
AHKC-EKAA | Постоянный ток 0- (50-500) А | 4-20 мА | Φ20мм | 12V/24V |
AHKC-EKDA | AC 0- (50-500) А | 4-20 мА | Φ20мм | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40 мм | ±15V |
AHKC-EKBA | Постоянный ток 0- (200-1000) А | 4-20 мА | Φ40 мм | 12V/24V |
AHKC-EKBDA | Переменный ток 0- (200-1000) А | 4-20 мА | Φ40 мм | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | Φ55мм | ±15V |
AHKC-EKCA | 0- (500-1500) А постоянного тока | 4-20 мА | Φ55мм | 12V/24V |
AHKC-EKCDA | AC 0- (500-1500) А | 4-20 мА | Φ55мм | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64 * 16 мм | ±15V |
AHKC-KAA | 0- (400-2000) А постоянного тока | 4-20 мА | 64 * 16 мм | 12V/24V |
AHKC-KDA | AC 0- (400-2000) А | 4-20 мА | 64 * 16 мм | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0- (2000-8000) А | 4-20 мА | 132*52 | 12V/24V |
DC0- (10000-20000) А | 4-20 мА | 132*52 | 12V/24V | |
DC0- (25000-40000) А | 4-20 мА | 132*52 | 12V/24V | |
AHKC-HBDA | AC0- (2000-8000) А | 4-20 мА | 132*52 | 12V/24V |
AC0- (10000-20000) А | 4-20 мА | 132*52 | 12V/24V | |
AC0- (25000-40000) А | 4-20 мА | 132*52 | 12V/24V |
5.Требование клиента
客户 有 一个 太阳能 混合 动力 系统 。PV 板 ， 电池 储能 与 柴油 发生器 电信 站 ， 三者 同 一根 的 客户 想 用 直流 监测 母线 的 电流 电压 是 电信 辅助电源 是 DC48V ， 电流 是 DC100A。
Заказчик получил солнечную гибридную систему. Фотоэлектрическая панель, аккумуляторная батарея и дизельный генератор для телекоммуникационной станции ， Все 3 системы подключены к одной шине. Они хотят узнать показания ватт-часов на шине с помощью измерителя постоянного тока. И их солнечная станция - это телекоммуникационная площадка. Напряжение источника питания - 48 В постоянного тока, ток - 100 А.
Библиография
1.Решения для корпоративной микросетевой системы 2021.04
