Абстрактный
Защита от замыканий на землю для электрических цепей, оборудования и несчастных случаев, вызванных электрическими пожарами, вызванными токами замыкания на землю, становится все более повседневной необходимостью. Для основных энергопотребляющих узлов на стороне пользователя спроектировано и установлено реле остаточного тока для контроля состояния остаточного тока каждой энергопотребляющей цепи в режиме реального времени. Благодаря мониторингу энергопотребления и связанных с ним параметров мощности в реальном времени повышаются безопасность, надежность и эффективность обслуживания, снижаются трудозатраты на обслуживание и реализуется автоматический мониторинг остаточного тока. Посредством мониторинга энергопотребления в реальном времени, сбора данных и подачи сигналов тревоги, остаточный ток в системе распределения электроэнергии контролируется, и обеспечивается защита от замыкания на землю электрической цепи пользователя' для предотвращения пожаров и аварийных ситуаций. несчастные случаи с поражением электрическим током, вызванные остаточным током. Вот краткое введение в применение реле остаточного тока ASJ нашей компании&# 39 в проекте дома с водной террасой вокруг острова Мальдивы.
Обзор
Водные таунхаусы вокруг острова на Мальдивах в основном используются для приема туристов со всего мира. Частота места применения составляет 50 Гц, а напряжение - 220 В в линиях распределения питания системы TT или TN. Заказчик надеется контролировать остаточный ток линии, установив реле остаточного тока в распределительном шкафу водосборного дома, и надеется, что отношение контролируемого в реальном времени значения остаточного тока к установленному значению остаточного тока может быть отображено. на панели дисплея, когда коэффициент достигает 80%, реле остаточного тока может немедленно сработать. Acrel ASJ10-LD1A взаимодействует с трансформатором остаточного тока, успешно решает потребности заказчика&# 39 в мониторинге остаточного тока на месте.
Реле остаточного тока серии ASJ
Реле токового действия серии ASJ могут быть объединены с низковольтными источниками питания или низковольтными контакторами для формирования комбинированной защиты по току источника питания, в основном используемой для устройств переменного тока 50 Гц, напряжения и ниже TT400V и трубопроводов системы TN, в дополнение к защите от замыкания на землю. для электрических цепей для предотвращения замыканий на землю. Обычные повреждения оборудования и электрические отказы, вызванные этим, также могут предотвратить опасность поражения электрическим током и обеспечить защиту от прямого прикосновения.
Продукт соответствует требованиям GB / T 22387-2016" Catalyst Current Relay" ;.
Санитарные реле тока серии ASJ объединяют в себе функции защиты от перенапряжения и пониженного напряжения, а также автоматические дополнительные функции для нормального напряжения. Изделие имеет небольшие размеры, высокую точность, гибкость по конструкции и простоту установки. Это защитное устройство в сфере гражданского строительства.

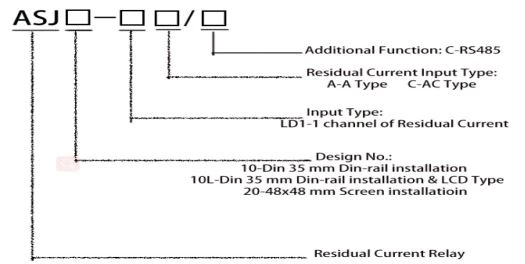

Описание модели
Технические особенности
технический параметр | показатель | |||
Тип AC | Введите | |||
Вход | Номинальный остаточный ток I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (А) примечание 3 | |
Нездоровое время ограничения △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (с) примечание 4 | ||
Номинальный остаточный ток простоя I △ нет | 50%I△n | 50%I△n | ||
рабочие характеристики | простой синусоидальный переменный ток | простой синусоидальный переменный ток и пульсирующий постоянный ток | ||
частота | 50 Гц ± 5 Гц | 50 Гц ± 5 Гц | ||
ошибка действия | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
выход | режим вывода | один - нормальное закрытие, а другой - преобразование | один - нормальное закрытие или открытие, а другой - преобразование | |
контактная емкость | 5A 250 В переменного тока 5A 30 В постоянного тока | AL1: 8A 250 В переменного тока 5A 30 В постоянного тока AL2: 6A 250 В переменного тока 5A 30 В постоянного тока | ||
режим сброса | на месте и на дальние расстояния, | на месте, дальний и автоматический | ||
источник питания | Диапазон напряжения | AC110V 、 AC220V (допустимая погрешность ± 10%) | AC110V, AC220V, DC85-270V （Допустимая погрешность ± 10%） | |
рассеяние мощности | ≤5W | |||
выдерживаемое напряжение промышленной частоты | Действующее значение переменного тока между источником питания, входом и выходом: 2кВ / 1мин. | |||
при нормальной работе | температура | рабочая температура: -20 ℃ ~ +55 ℃ температура хранения: -30 ℃ ~ +70 ℃ | ||
влажность | ≤95% относительной влажности, с конденсацией влаги и местами с агрессивными газами | |||
высота над уровнем моря | ≤2000m | |||
класс загрязнения | Третий класс | |||
категория установки | Тип Ⅲ | |||
Примечание 3. Номинальный остаточный ток IN для ASJ10L-LD1A составляет от 10 мА до 30 А, плавно регулируемый;
Примечание 4: ASJ10L-LD1A предел времени бездействия N составляет 0-10 с, плавно регулируется.

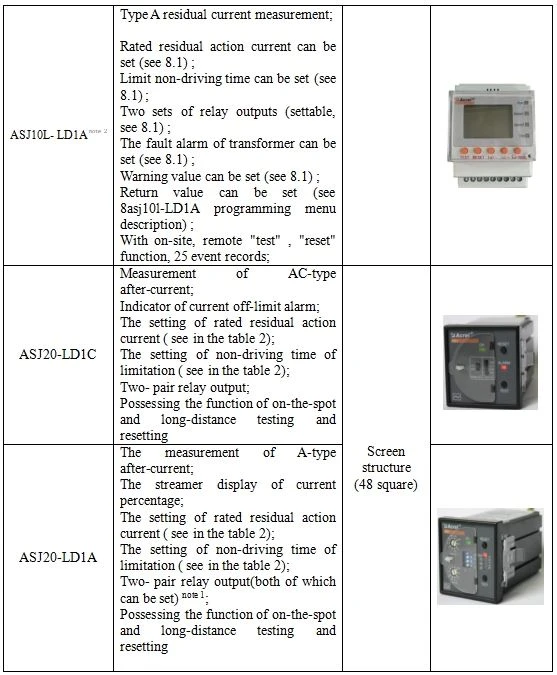

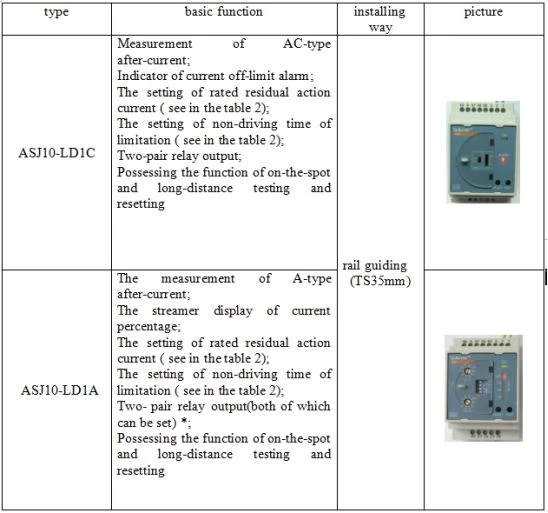

Типы продуктов
Примечание1: Функция настройки реле означает, что вы можете самостоятельно настроить инициализацию и выход реле, что осуществляется с помощью дискового переключателя на панели; конкретное руководство по настройке можно найти в таблице 5.
Примечание 2 ： ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ C: Связь RTU RS485, модель ASJ10L-LD1A / C

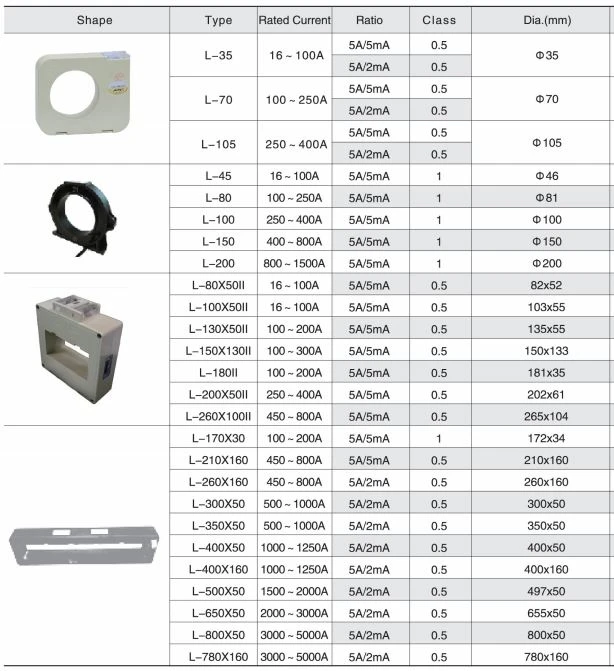

Выбор трансформатора остаточного тока

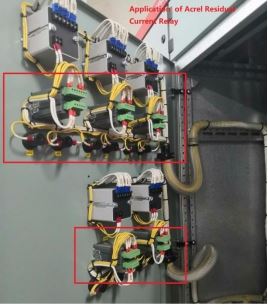

Установка
Резюме
Реле остаточного тока серии ASJ имеет очень высокое соотношение цены и качества. Как усовершенствованный интеллектуальный цифровой прибор для контроля остаточного тока, реле остаточного тока широко используется во входящей линии, однофазном или трехфазном бытовом блоке в гражданских зданиях. Электрооборудование в ЛЭП.
